JD-5S/JD-5C智能电动机过载缺相保护器使用说明书(定时限)
一、产品概述
JD-5S/JD-5C 电动机过载缺相保护器是是传统热继电器的升级换代产品，采用数字处理技术，高亮度LED显示，通过内置的电流互感器检测电动机的三相负载电流，可以显示电机电流并根据电流判断是否存在过载、缺相等故障。当电动机发生故障时，内部继电器触点断开，切断电动机电源。
二、主要技术指标
| 指 标 |
规 格 |
| JD-5S |
JD-5C |
| 整定电流范围 |
5～80A |
0.5～10A |
| 过载动作时间 |
1～99秒可设 |
| 电源电压 |
220V或380V （以产品标签为准），其他电压可定制 |
三、操作指南
长按“设定”键2秒， “电流”灯亮，用“ 5 ”或“ 6 ”键改变设定值（按住“ 5 ”或“ 6 ”键不放可连发），设置好后按“设定”键，可以继续设定动作时间，设定好后按“设定”键保存并退出。
发生故障告警时，LED小灯会显示故障原因是过载还是缺相，此时继电器断开，并且锁定在断开状态。这时只要按“ 5 ”或“ 6 ”键即可从保护锁定状态恢复，也可给保护器重新上电来恢复。
四、基本工作原理
JD-5S/JD-5C 电动机过载缺相保护器通过内置的电流互感器来检测三相负载电流，所以被保护电动机的三根相线必须分别穿过电流互感器的三个小孔。
当负载电流超过整定电流，并且持续时间达到设定的过载动作时间时，继电器断开，切断电动机电源。
为防止电机启动时产生误动作，本产品具有智能启动识别功能，当识别到电动机处于启动状态时，过载动作时间加倍。
发生缺相故障时，继电器断开，切断电动机电源。为防止空载和小电流时误动作，电流小于2A时关闭缺相检测。
五、接线与安装

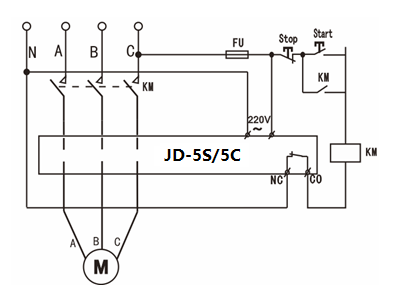

保护器在断电状态下，NC与CO是通的。通电后，电动机工作正常时保持接通，当检测到电动机出现故障时，继电器断开，切断电动机电源。
