QL-X530深度、长度、计数器及温湿度视频字符叠加器模块

视频字符叠加器、深度测量、长度测量、高度测量、温度测量、湿度测量、工业计数器、工件计数器、流量统计

增量型旋转编码器、数字电位器、数字编码器、温度传感器、湿度传感器、温湿度变送器、对射光电传感器、霍尔传感器、金属接近开关、磁控接近开关计数器探头、模拟开关

产品概述
提示：本模块的深度、长度测量必须与增量型旋转编码器以及机械传动轮等配合使用适用所有的增量型旋转编码器及任意周长的同步轮。温湿度数据叠加为可选项，不接入不叠加。视频字符叠加模块内设视频发生器，可以直接驱动带有标清复合视频接口的显示屏，可无需外接摄像头等，也就是只把显示屏作为数据显示器用。视频字符叠加器（On-screen display，缩写OSD），也叫在屏显示，是一种可以在复合视频信号中叠加中英文字符（或图片）信息的设备。
增量型旋转编码器在自动化控制等领域，用于深度测量、长度测量、距离测量、高度测量有着非常广泛的应用。如矿井深度测量，水深测量，建筑高度测量、山谷、深坑的深度、纺织品、线缆电缆等长度测量及两点距离测量等。配合连接温度湿度传感器可同时测量矿井的温湿度、水下温度等测量。
X530是X500的升级换代产品，它有以下主要功能：
A，编码计数接口连接增量型旋转编码器，用于测量深度、长度或高度，并把数据实时叠加到视频画面上。连接编码电位器或数字电位器，用于工业上其它测量，并把数据实时叠加到视频画面上。也可连接各种有源或无源计数器传感器或开关，用于工业工件计数，流量统计，可实现单、双向计数，并把数据实时叠加到视频画面上。计数脉冲18，446744039，349813248（18亿亿）
B，1个具有MODBUS RTU规范的RS485接口（或TTL电平接口）可连接各种RS485接口温度湿度传感器，把温度、湿度数据实时的叠加到视频画面上；也可接入其它多路传感器。
C，用户只需使用厂商提供的设置软件设置各种参数，便可投入运行。
D，1个多功能的RS232、RS485接口用于各种参数的设置，或其它信息叠加的动态叠加，厂商有提供通信协议。
E，模块设计为可直插、可贴片、可螺丝固定连接线3种安装方式，兼顾美观及方便不同场合的应用。
F，模块预留了多种接口包括USART接口、SPI接口、CAN接口、ADC接口、USB接口、I2C接口、I2S数字音频接口、TIM/PWM定时器接口等可以为用户二次应用开发的资源。厂家也可为用户二次开发带有各种图形叠加功能：包括直线，斜线、矩形、圆形、角度、刻标及它们的混合图形，实现移动缩放；也可下载用户自定义图形，实现多图行移动叠加。

产品特点

· X530连接增量型旋转编码器，用于测量叠加深度长度功能。允许任意修改度量单位，并具有更大的数据测量及显示能力，更精美的字符外形。
· X530也可连接各种有源或无源计数器传感器或开关，用于工业工件计数，流量统计，可实现单、双向计数，并把数据实时叠加到视频画面上。
· 增加了具有MODBUS RTU规范的RS485接口的温度及湿度数据叠加功能，允许用户修改设置地址码及功能码，可适应多数温湿度传感器的通信协议。
· 具有温度及湿度±127‰误差校准功能，保证温度及湿度测量叠加精度。
· 说明文字可以多行显示，理论上多达500个中英文字符。
· X530可采集的数据可达6个字节，计数脉冲18，446744039，349813248（18亿亿）
· X530不再像X500预设编码器脉冲数及带动轮周长，而采用设置一常量的方法，因此高的测量精度及灵活性。
· 常量大值为65535，其中小数精度可达14位小数，确保测量精度。
· 可任意设置深度、长度或计数的计量单位，计量单位可达8个中英文字符。
· 可设置叠加显示数据无小数、1位小数、2位小数、3位小数。
· 具有断电保存数据功能。
· 数据采集模块出厂状态设有针对旋转编码器测量深度或长度或计数器的硬件清零按钮引脚，也可软件清零、可预设数据值或实际值。
· X530兼有QL800A字符叠加模块的全部功能，用户可通过串口1（RS232、RS485、TTL串口）动态叠加任意字符数据。
· X530每行可显示字半角符数不少于60个，全角汉字40个，而且半角全角可混合编排，字体更精美，具有更大的数据显示能力；而X500最多只能显示24个字符只能显示全角字符。
· 内置视频信号发生器，当外视频信号丢失可自动切换到内同步信号，保证叠加信号不丢失。
· 所有的设置参数
· 适应PAL及NTSC标准视频格式。
· 串口波特率出厂默认9600bps。
· 两种电源输入接口：+5V直流电源供电，允许误差5%；直流5.5~26V的输入接口，以适应各种不同的电源输入需求。
· 免费提供电脑端设置测试工具软件。

引脚说明

叠加模块的K2连接座/引脚标识	说明
1 -- VIN	连接外部视频输入信号。
2 -- GND	视频输入信号地。
3 -- GND	视频输出信号地。
4 -- VOUT1	叠加后的视频输出信号1。
5 -- VOUT2	叠加后的视频输出信号2，同1相同。
6 -- B2	连接RS485的B（-）端，内与RS485芯片2连接。对于X530，该引脚连接外接的温湿度传感器的RS485的B（-）端。用户需要定制其它应用请联系厂家。允许32路传感器组网。
7 -- A2	连接RS485的A（+）端，内与RS485芯片2连接。对于X530，该引脚连接外接的温湿度传感器的RS485的B（-）端。用户需要定制其它应用请联系厂家。允许32路传感器组网。
8 -- PA6	厂家预留备用的多功能引脚可用作12位ADC、GPIO及其它，用户需要定制请联系厂家。
9 -- TXD1	厂家预留备用的多功能引脚可用作串口、GPIO及其它，用户需要定制请联系厂家。
10 -- RXD1	厂家预留备用的多功能引脚可用作串口、GPIO及其它，用户需要定制请联系厂家。
11 -- CANRX	厂家预留备用的多功能引脚可用作CAN、USB、GPIO及其它，用户需要定制请联系厂家。
12 -- CANTX	厂家预留备用的多功能引脚可用作CAN、USB、GPIO及其它，用户需要定制请联系厂家。
13 -- VBAT	实时时钟备用电池输入端（1.8～3.3V）。
14 -- V3.3	内部+3.3V输出，输出电流500mA.
15 -- TXD2	对于X530，模块内部设置为强制接地，可以作为清零按键的端接地，用于清除深度、长度或计数器的计数值。
16 -- RXD2	对于X530，它作为硬件清零端，与清零按键一端连接（清零按键另一端接地或TXD2端），用于清除深度、长度或计数器的计数值。
17 -- GND	传感器及其电源地，对于X530，它连接旋转编码器的电源负极或数据地公共端，一般标识为OV（COMMON）。
18 -- +5V	+5V电源输出，连接旋转编码器或计数传感器的电源正极。
19 -- BX	如果应用为增量旋转编码器测量深度长度时，连接旋转编码器的B端；如果应用为工业工件或流量计数器时，如果是单向计数传感器，该引脚接地，如果是双向接计数传感器时该引脚接传感器B端。
20 -- AX	如果应用为增量旋转编码器测量深度长度时，连接旋转编码器的A端；如果应用为工业工件或流量计数器时，该引脚接计数接传感器输出端。（该引脚也连接无源模拟开关）。
模块的K1连接座/引脚标识
1 --RS2	内部串口1的发送端经电平转换后连接RS232的第2脚。
2 --RS3	连接RS232的第3脚，经电平转换后与内部串口1的接收端连接。
3 --RS5	地，连接RS232的第5脚。
4 -- B1	连接RS485的B（-）端，内RS485芯片与串口1连接。
5 -- A1	连接RS485的A（+）端，内RS485芯片与串口1连接。
	注意： RS232接口（RS2,RS3,RS5)、RS485（A1、B1）、TTL（TXD3,TXD3）共用端口对于X350，参数设置的串口只能使用RS232或A1B1（RS485）或TXD3,TXD3接口，A2B2（RS485）接口仅允许与温湿度传感器的RS485接口连接。
6 PB0	厂家预留备用的多功能引脚可用作ADC、GPIO及其它，用户需要定制请联系厂家。
7 MOSI	厂家预留备用的多功能引脚可用作SPI或数字音频、GPIO及其它，用户需要定制请联系厂家。
8 MISO	厂家预留备用的多功能引脚可用作SPI或数字音频、GPIO及其它，用户需要定制请联系厂家。
9 CKS	厂家预留备用的多功能引脚可用作SPI或数字音频、GPIO及其它，用户需要定制请联系厂家。
10 NSS	厂家预留备用的多功能引脚可用作SPI或数字音频、GPIO及其它，用户需要定制请联系厂家。
11 TXD3	内部串口1的TTL发送端，与RS232接口（RS2,RS3,RS5)，及RS485（A1、B1）共用端口。
12 RXD3	内部串口1的TTL接收端，与RS232接口（RS2,RS3,RS5)，及RS485（A1、B1）共用端口。
13 U1	只能悬空不接。
14 U2	只能悬空不接。
15 RST	只能悬空不接。
16 GND	公共地。
17 VIO	当选择直流电源从DCIN（20脚）输入时，VIO是它的内部稳压的+5V输出端，在这种情况下该引脚必须与引脚18 +5V相连接。
18 +5V	可选外部+5V直流电源输入（当选用该引脚作为电源输入时，20脚DCIN只能悬空不接）。
19 GND	直流电源地。
20 -- DCIN	可选外部+5.5～26V直流电源输入（当选用该引脚作为电源输入时，17脚VIO与18脚+5V必须相互连接）。
注：1，模块上标注的+5V在内部都连接在一起，都可以作为+5V电源的输入或输出端。 2，在同一模块中相同的标识的引脚在内部是联通的，作用相同。

产品图片

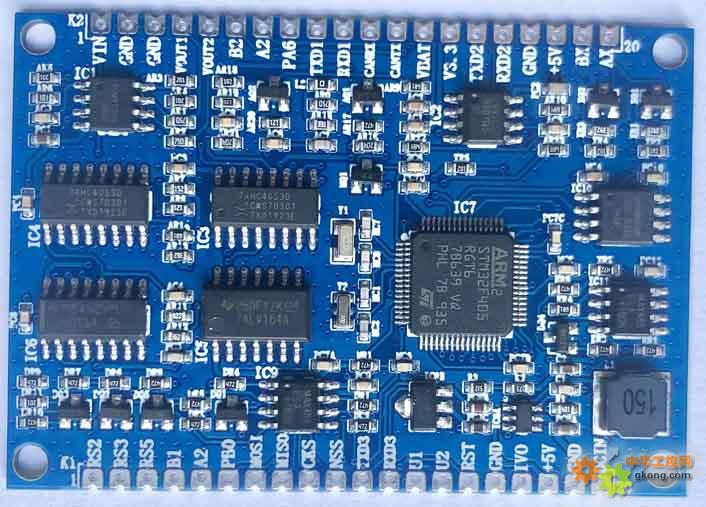

视频字符叠加模块X530（尺寸:65 X 45 X 1.6mm)
