■ QLV68x单片机串口VGA显示卡（模块）外形尺寸50.8mm X 38.1mm(2000mil X 1500mil)
邮票孔贴片及插针并存设计
■ VGA转HDMI外形尺寸（选配件）

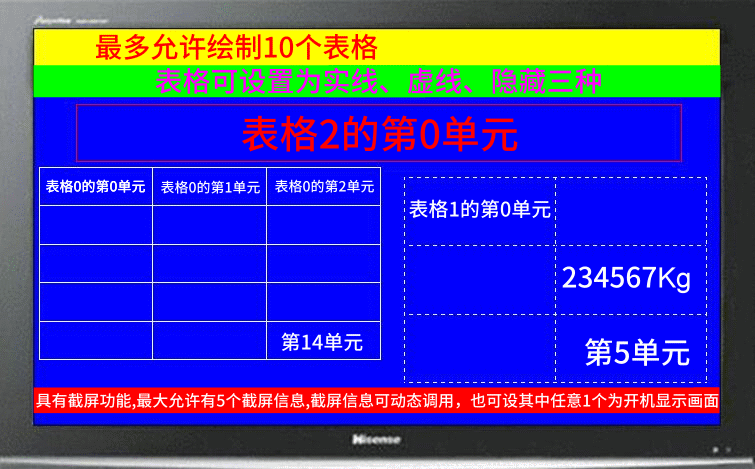

■ QLV683二维码、图片、滚动广告、表格显示效果
QLV683功能特点：
· 低成本，体积小，邮票孔贴片及插针并存设计。
· 可根据显示器的需要设置显示分辨率，出厂默认1600 X 900，最高支持1920 X 1080(HDMI)。
· 通过串口发送文本信息，简单易用。提供免费的电脑测试设置软件，并自动产生编程的参考数据。
· 8种字符(前景)颜色,8种背景颜色,可以以线为单位设置前景颜色及背景颜色。
· 模块内置16X16、24X24、32X32、48X48、64X64、80X80国标GB2312中英文点阵字库。
· 字符水平显示位置X可以以字节，也可以以像素为单位，垂直显示位置Y以线为单位，实现字符得快速及精确显示。
同一行可随意却换不同字体，字符的上下标处理比WORD还灵活易用，可设置自动换行的位置。
· 每次发送的字符可同时设定行距。
· 自动识别调整字符占位宽度，以实现半角全角混合显示。中英文显示一样流畅。
· 循环播放滚动字符功能，最多允许1000个滚动字符，自动分配滚动条在屏幕底端。
· 可设置滚动字符大小、字符颜色、背景颜色、滚动速度、滚动开关。
· 具有快速表格绘制功能，最多允许绘制10个表格，表格功能齐全并简单易用。
每个表格可设置为实线、虚线、隐藏三种。
每个表格最多允许设置255行、255列，即最大65025个单元。
可以像素为单位精确设置表格的显示位置以及表格的宽度和高度。
可读出每个表格的基本参数。
可读出指定表格的指定单元的坐标位置，基本参数。
可往指定表格的指定单元填充模块提供的任意大小的字符，或清除该单元的显示字符。
可删除指定表格，删除表格的同时自动清除其单元的内容。
· 图片下载功能。包括二维码及其它任何图片。这一功能由于相对复杂，上位机目前仅厂家提供的电脑端软件可以操作。设备仅支持
单色图片。彩色图片图片电脑端会自动转为单色，有效像素为近黑色，近白色为透明。
· 具有截屏功能，截屏信息包含文字信息、前景颜色、背景颜色、表格信息(QL-V682以上产品还包含表图形、二维码信息)。
QL-V680以上产品，最大允许有5个截屏信息。
截屏信息可动态调用，也可设其中任意1个为开机显示画面。
· 实时时钟显示功能，可任意设置显示位置、颜色、大小、以及不同的显示格式。
· 双串口(TTL)，并有RS485收发自动控制引脚，允许3~5V的电平，波特率2400~115200可设置。
· 可设置每修改个模块的地址码。
· 允许多个模块RS485联网，实现广播、点播发送。
· 直流3.3V电压供电，100ma左右工作电流。
· 工业级设计，工作温度: -40℃～+85℃。
■ QLV683单片机串口VGA显示卡（模块）测试设置软件界面
■ 引脚说明
