本产品是本公司自主开发的原装产品，技术力量雄厚，质量稳定，质量三包。
本公司提供以下全新原装产品，同时也提供以下产品维修，产品包修好，维修产品质保一年。
型号:

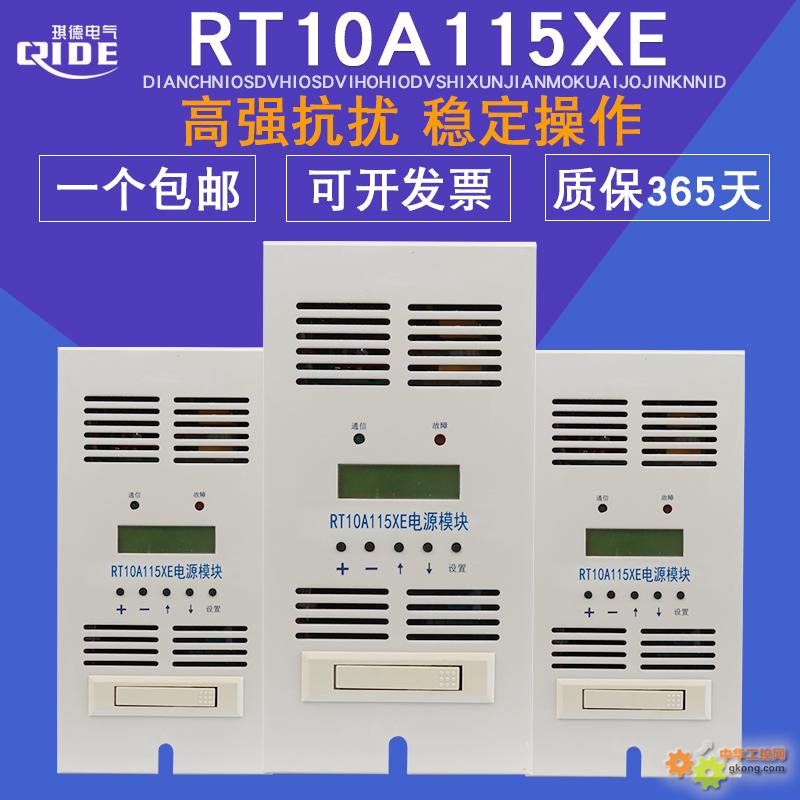

RT10A230X，RT05A230X，RT10A115X，RT20A115X，RT05A230XE，RT10A115XE，RT40A115X，RT20A230X电力智能高频开关电源模块
模块技术指标
交流输入
三相输入额定电压：380V，50HZ。
电压变化范围：323V-437V。
频率变化范围：50HZ±10%。
直流输出
输出额定值： 10A/110V
电压调节范围：90V-150V
输出限流范围：(5%-100%)×额定电流
稳压精度：≤0.5%
稳流精度：≤0.5%
纹波系数：≤0.1%
转换效率：≥94%（满负荷输出）
动态响应：在20%负载跃变到80%负载时恢复时间≤200цS，超调≤±5%
可闻噪声：≤45db
工作环境温度：-5℃ ——+45℃
绝缘
绝缘电阻：直流、交流部分与机壳间相互施加50Hz/500V的交流电压，绝缘电阻> 2MΩ。
绝缘强度：交流、直流部分和机壳间，分别施加50Hz/2KV
的交流电压，一分钟无击穿，无闪络。
模块四遥功能：
遥控：开/关机、均/浮充。
遥调：输出电压、输出限流均连续可调。
遥测：输出电压值、输出电流值。
遥信：开/关机状态、故障类型。
结构外型：
模块尺寸：226×115×338mm （高×宽×深）
模块重量：4.5KG
自主产品，质保一年．
第1页，共9页 PSM10电力电源监控系统 用户手册
前言
7Ah -- 200Ah单电单充系统，电
RS485接口与该监控器联机，可实现24节电池巡检和30路支路绝缘监
30路支路开关跳闸故障检测。该监控器的特点是集中一体式加扩展单元的组合结构，性价比高，接线简单，
产品特点
安装方便，使用简单，性价比高；
同时具备RS485\RS232接口，支持多种通信规约，全面实现“四遥”功能；
通过液晶显示屏，实现人机界面可视化操作，全中文菜单，操作简单方便，易于上手；
完善的告警处理及记录功能，可通过当前故障和历史故障查询系统故障记录；
可根据用户要求，开关量输入可选择辅助触点或电压信号接入；
根据系统不同要求，可通过RS485总线扩展电池巡检和绝缘检测单元；
可与艾默生等各个厂家模块配套使用，同时可带模拟模块；
系统采用全隔离技术，系统安全性高。
．功能介绍
智能型电池充电管理功能，响应时间快，限流值稳定，延长电池使用寿命；
完善的远程通信功能，通过RS232/RS485接口实现“四遥”功能，实现无人值守；
完善的告警处理及记录功能，当系统异常时，监控自动产生声光告警，同时屏幕上的“故障”，故障输出节点
可现场（或远端）设定系统运行参数，上下告警限，手动均浮充转换；
监测各直流馈电输出的电压、电流，各馈电输出开关状态、熔断器状态、绝缘状态和防雷器状态，当发生
三相交流电压检测，过压、欠压、缺相、停电告警；
可检测13路支路馈线开关状态或跳闸告警,并配一个开关量盒；
可根据用户需求通过RS485接口扩展最多24路电池巡检（配1台电池巡检单元）；
可根据用户需求通过RS485接口扩展支路绝缘监测单元，最多30路；
有4路可设置的开关输出,其中3路可设置为7级的硅链控制
系统的工作电源来自合母电压。
对电池有保护功能，当发现合母电压过压时，监控会自动使模块工作在安全电压，15分钟后系统会将模块回
2分钟，再次进入15分钟的模块安
。。。。。。。。。。，直到系统合母电压过压故障排除。
系统的电压、电流和时间等数据全部通过软件调节，机器出厂后，不要再打开机器调节各参数。
历史记录有断电保存功能，对于上次断电还没有排除的故障，结束时间全部为000000，以示区别
后台为485和232接口，提供MODBUS、CDT和RTU三种通讯协议。
可以带数字模块，也可以带模拟模块
选型说明
本监控系统适用于7Ah至200Ah、一组充电机、一组电池、母线不分段的电力操作电源系统。
每套系统需配2个霍尔电流传感器（±12V供电），用户自行购买，变比可自由选择，并在系统设置中设定相
若需选配电池巡检仪和绝缘检测仪，需特殊说明，否则按未配置处理。
每套系统出厂时配置2个安装用型固定片。
工作原理
原理框图如下：
电池充电管理
正常充电程序（恒流恒压过程）
0.033C
A时转均充，在20分钟内如果电池电流降到转换电流以下，则
否则继续均充，用0.1C
A恒流充电，电压达到整定值（2.30–2.40）V×n（n为单体电池节数）
0.02CA时，微机开始计时，2小时
2.23-2.28）V×n。
长期浮充充电程序：
1-3个月（可设置）,微机控制充电装置自动转入恒流充电状态运行，按阀控式密
电池温度补偿：
电源 ROM A/D 采样 A/D 显示器 5位按钮 远程 计算机 微 处 理 机 E2PROM 时钟 ROM 整流 模块 电池 巡检 绝缘 检测 220VDC /110VDC 交流电压 直流电压 开关信号 485总线
接线端口定义
引脚 标 号 定 义 备 注
1 VOL 模拟模块调压口 用于带模拟模块，当模块
0时有效，带
2 CUR 模拟模块调流口 3 AGND 公共地
1 IN1 支路开关1跳闸
2 IN2 支路开关2跳闸 3 IN3 支路开关3跳闸 4 IN4 支路开关4跳闸 5 IN5 支路开关5跳闸 6 IN6 支路开关6跳闸 7 IN7 支路开关7跳闸 8 IN8 支路开关8跳闸
IN9 支路开关9跳闸
IN10 支路开关10跳闸
OBO 防雷器故障
FUSE 熔断器1故障
INS 绝缘故障
COM 开关量检测公共端
1 COM1 干节点输出公共端1 开关量输出 2 OUT1 第01路干节点输出 3 OUT2 第02路干节点输出
OUT3 第03路干节点输出
COM2 故障节点输出端2
OUT4 故障节点输出端1
1 ETH 母线绝缘测量大地 合母、控母电压采样 系统的工作电源来自合
（不单独提供电源
2 HM- 母线电压测量负，接母线负 3 KM+ 控母电压测量信号
HM+ 电池电压测量信号
1 N 交流电源零线 交流三相四线电压采样 2 VC 三相交流C相测量信号
VB 三相交流B相测量信号
VA 三相交流A相测量信号
1 +12V +12V 电源输出 电池、控母电流采样 2 -12V -12V 电源输出
BATI 电池电流测量信号
KMI 控母电流测量信号
GND 电流测量信号地
1 GND 测量信号地 此端子可用来温度测量，配置电池单元时,温度采
,此端子
2 TMP 温度测量或模块电流调节信号 3 +5V +5V输出或模块电压调节信号
1 GND2 上位机232通讯信号地 后台通讯 2 232TX 上位机232通讯发送端
232RX 上位机232通讯接收端
S485B 上位机485通讯B端
S485A 上位机485通讯A端
1 M485B 下位机485通讯B端 内部功能单元通讯（配模
2 M485A 下位机485通讯A端
