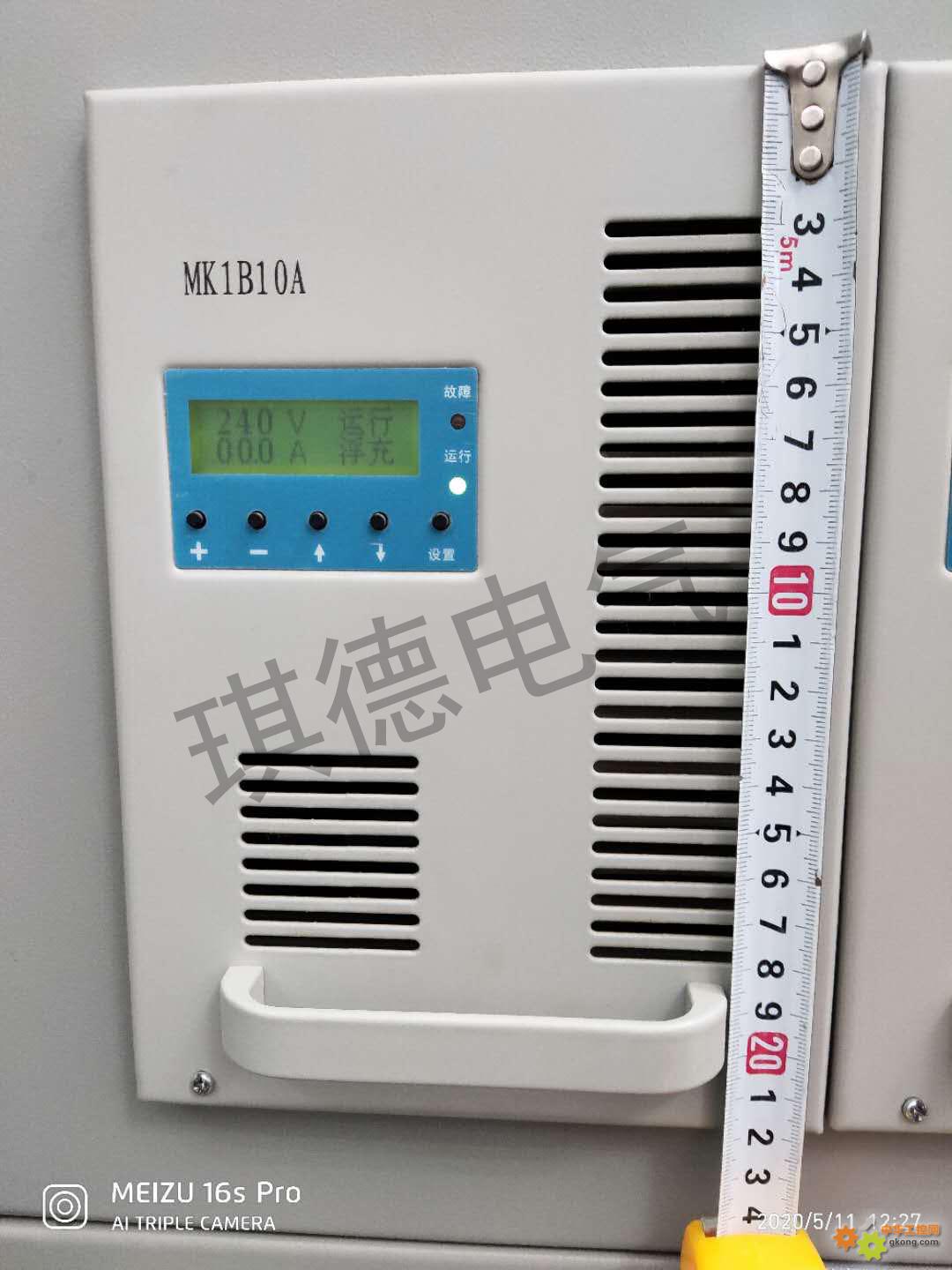

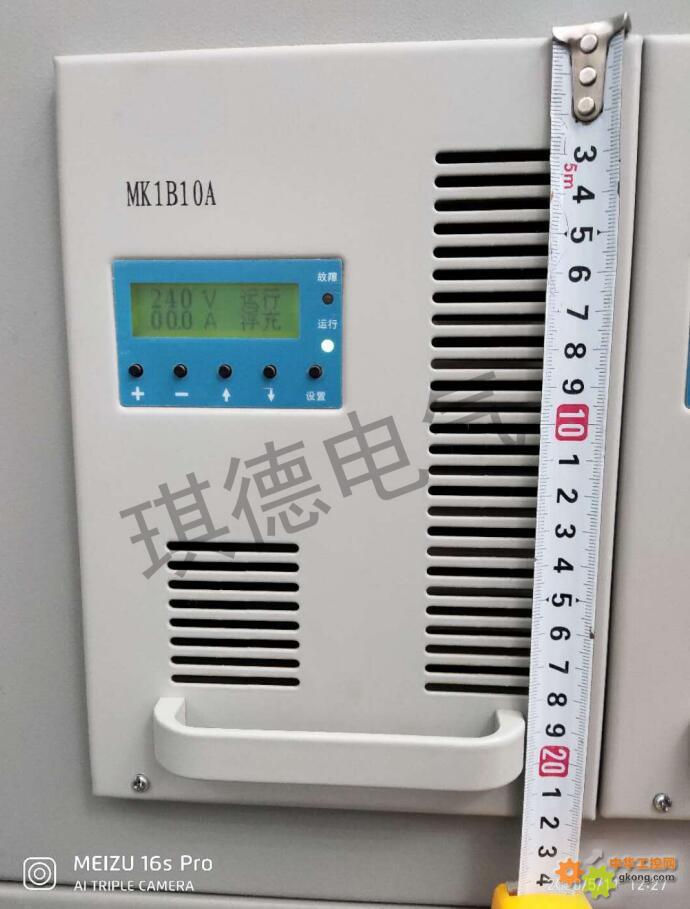

供应高频充电模块MK1B10A直流屏整流模块MK1A15A
7.2.4 参数设置 系统设置菜单，按设置键可以进入设置菜单。通过上，下键选择相应的要设置的项目，加减键设置参数的大小，系统参数有一定的范围，超过范围系统会自动的排除参数的保存，当改变参数系统会立即保存数据，不需要再按保存了。 当用户在非设置界面时，且在权限时效失去时，会出现此界面，提示用户输入密码，用户按最左边的“+”，连续按3次，出现3000时，再按设置键，就可以进入设置界面，也就是下一界面。下面的界面都
20秒的设置权限，当超过
秒，要进入设置界面时，还要再输入3000密码。
“+”按一下表示每次加1000，如原来是2000，按一下是3000；
“-”按一下表示每次减1000，如原来是2000，按一下是1000；
均冲电压：254V
均冲电压：243V
充电状态：均冲
模块配置：2
10.0A
2.0A
10时
30天 返回 ? 系统控制 参数设置 参数校准
1： 00
2： 00
3： 00
4： 00 “↑”按一下表示每次加1，如原来是2000，按一下是2001； “↓”按一下表示每次减1，如原来是2000，按一下是1999； 此窗口是用户进入后的第一个界面，系统控制主要含有均浮冲电压、均浮冲时间、均浮冲转换、模块数目和继电器输出控制等；参数设置主要是合母电压上下限、控母电压上下限、电池电压上下限、电池节数和后台通讯的协议设置等。 下面3个界面是系统控制界面： 要选择要修改的项按“↑”和“↓”； 要修改具体的参数，按“+”和“-”所有的参数是自动保留的，不需要保存，超过范围不与保存； 按“设置”退出，返回到设置初始界面 此窗口可以手工设置均浮冲状态，模块配置大于0时，表示系统配置的是数字模块，等于0表示的是系统配置的是模拟模块 充电限流：表示电池充电的限流电流；转换电流表示系统在均冲状态下，当电池充电的电流小于转换电流时，系统再充2个小时就转换进入浮冲状态；均冲和浮冲时间表示在分别的状态下充电的时间。当电池电流大于充电限流的70%时，系统会自动进入均冲状态 设置开关量输出，其中输出2、3和4，同时设置为30时可以用于硅链的控制。其中的码代表的信息在表1中有。
4个界面是参数设置，
↑”和“↓”；
+”和“-”所有的参数是自动保留的，不需要保存，超过范围不与保存
设置合控母电压的上下限 设置带电池盒的电池单节电池的电压上下限，电池节数和温补系数 电池节数设置为0时，表示不带电池单元。 绝缘阻限：表示绝缘对地的电阻的最低值，低于这个值系统会报警，当设置为0时，表示不带支路绝缘盒，当设置为0时，系统本身带的绝缘母线检测功能才起效；开关单元：开关表示是否带巡检开关盒，当设置为开时，系统会自动去寻找开关盒；交流相上下限：表示设置的交流相电压的上下限 此界面用于跟后台通讯有关， 地址：表示本机的地址 有1~99 波特率：表示通讯的速度 有1200、2400、4800和9600 通讯协议：与后台通讯的协议，有MODBUS，CDT和RTU三种 下面的1个界面是参数校准界面： 要选择要修改的项按“↑”和“↓”； 要修改具体的参数，按“+”和“-”所有的参数是自动保留的，不需要保存，超过范围不与保存； 按“设置”退出，返回到设置初始界面 软件校正主界面的4个数据：合母压校为电池电压的校准；控母压校为控母电压的校准；电池流校为电池电流的校准；控母流校为控母电流的校准
含义 代码 含义
屏蔽故障状态输出 16 系统故障
充电模块故障（含通信故障） 17 逆变模块故障
充电模块故障（不含通信故障） 18 降压模块故障
交流故障（含通信故障） 19 任一单元通信故障
交流故障（不含通信故障） 20 电池故障
直流故障（含通信故障） 21 一组电池故障
直流故障（不含通信故障） 22 二组电池故障
开关量故障（含通信故障） 23 一路交流故障
开关量故障（不含通信故障） 24 二路交流故障
单体电池故障（含通信故障） 25 母线不平衡报警
单体电池故障（不含通信故障） 26 控母过欠压告警
单体电池过压故障 27 合母过欠压告警
单体电池欠压故障 28 预留
单体电池差压故障 29 预留
支路绝缘故障（含通信故障） 30 硅链控制
支路绝缘故障（不含通信故障）
（表一）
2、3和4），但用户挂接开关量单元时，当用户将输出节点定义为30时，则系
2、3、4个节点作为7级硅链控制输出。（只有第2、3、4节点才能设为30）
