一、产品概述

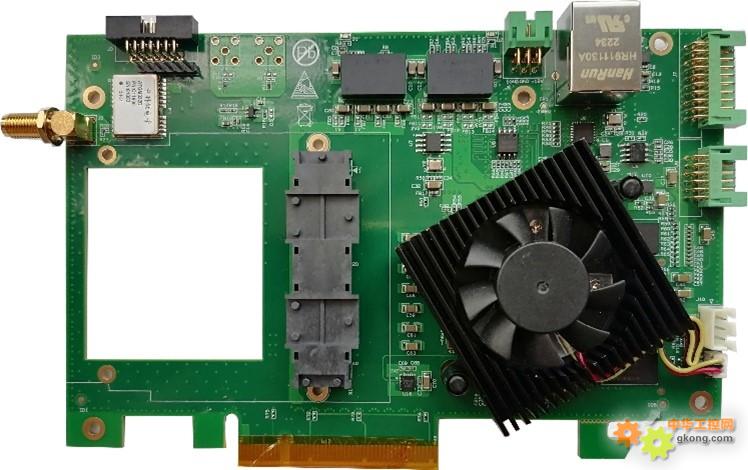

UD PCIe-402全国产化信号处理模块为标准PCIe全高半长的结构，对外支持PCIe2.0×8通信，也可以采用千兆以太网接口进行通信，模块为100%国产化设计。FPGA芯片选用国产的FPGA芯片，DDR3的存储容量可选配2GByte或4GByte。板载有1个FMC-HPC全互联的接口，可以适配大多数ADC/DAC FMC子卡。全部器件选择工业级或以上质量等级的元器件。
二、产品特点
-
- 国产化率100%
- FPGA：可选配国产FPGA芯片
- FMC HPC，8路GTX，LA、HA、HB都全互联，可适配各种FMC AD/DA卡
- 单电源+6.5V~+12V供电，支持插入标准服务器或单独千兆网口使用
- 板载GPS/BD模块，也支持IRIG-B码时统输入
- 提供接口测试程序，专业团队提供技术支持
- 使用维护说明书详实，方便用户二次开发
- 模块丝印只有型号，无Logo，适合ODM
- 质量可靠，成熟应用，批量出货，高性价比
三、主要技术参数
3.1 产品配置
- FPGA: 可选配国产芯片
- DDR3: 64bit位宽，速率1066Mb/s，2GB、4GB可选配
- GPS/BD定位：支持时统、秒脉冲输出
- 千兆以太网：与FPGA直接为RGMII接口，需要FPGA的TCP/IP库需沟通
- 温度监控：可以检测PCB板、环境或散热片温度
- 电压监控：FPGA自带电压监控功能
- 板载晶振：50MHz±10ppm
- LED灯：电源指示灯1颗，状态指示灯4颗
3.2 FMC功能扩展
- 使用国产的FMC连接器
- GTX：8路，速率10.3125Gbps，更高速率请沟通
- LVDS_LA[33:0]：连接到FPGA的LVDS口
- LVDS_HA[23:0]：连接到FPGA的LVDS口
- LVDS_HB[21:0]：连接到FPGA的LVDS口
- 注意：80对LVDS的的电平，均为同一电平标准，默认电平2.5V，其它电平请沟通
3.3 对外接口
- GPIO口：分2组各8路，共16路，支持3.3V或5V，速率最高40MHz
- RS232口：2路标准RS232电平，速率最高120Kbps
- RS422口：1路全双工，速率最高12Mbps，兼容RS485电平
- RS485口：1路半双工，速率最高12Mbps，兼容RS422电平
- 千兆网口：1路，RJ45连接器, 支持10M/100M/1000M BASE-T
- 外触发接口：SMA，支持3.3V或5V电平
- 外时钟接口：SMA，单端3.3V电平
- 外接电源口：JL23-6ZJW，+6.5V~+12V，当作为PCIe卡插服务器时可以不使用
- 输出电源：支持输出（500mA电流）+12V或+5V或+3.3V供外接天线使用
- JTAG接口：支持2.0间接双排14芯IDC连接器或SIP6杜邦线连接到下载器
3.4 其它特性：
- PCB 板尺寸：167.65mm ×111.15mm
- DC +12V（±5%），功耗10~25W（功耗根据FPGA的频率和使用资源消耗而定）
- 工作温度：‐20~+70℃、‐40~+85℃可选
