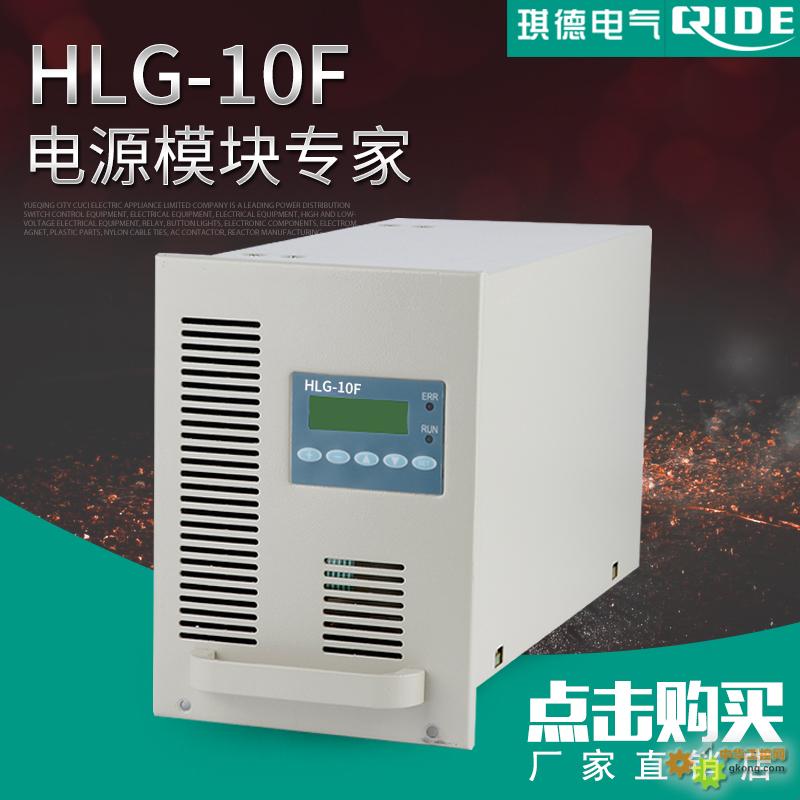

供应电源模块HLG-10F，充电模块HLG-10F，整流模块HLG-10F，HLG-20F，HLG-05F，HLG-10Z，HLG-20Z
● 采用移相谐振高频软开关技术，效率大于92%；
● 内置短路回缩保护，即使模块输出长期处于短路状态也不致损坏； ● 采用LCD（或LED）显示，可查询模块的电压、电流、地址及故障信息； ● 完善的保护及告**功能，包括输入过/欠压、输出过压、过温、过流等； ● 自冷方式，工作时可闻噪声不高于40db； ● 内置防反接保护，支持带电热拔插；
● 面板外框加沿设计，有效消除面板开孔误差所引起的缝隙
4.4自冷模块HLG-10F系列操作说明
连接好电源和负载，将模块正确插入托架，上电后等待5秒钟左右，模块启动完成，在无故障的情况下，面板上中仅绿色工作指示灯在闪烁，表示模块处于正常的工作状态。6系列和8系列的界面操作方式不一样，下面分别说明。
1、HLG-10F系列模块的操作说明
HLG-10F系列采用LCD液晶显示器，并配有LED工作指示灯，监控板上各按键及指示灯功能见如表3.4.25所示
20%负载跃变到80%负载时恢复时间≤200цS，超调≤±2%
55dB
-5℃--+45℃
绝缘
500V/50HZ的交流电压，
绝缘电阻
交流部分与直流部分和机壳间，直流部分与机壳间施加50HZ的2KV的交流
四遥功能
/关机、均浮充
/关机状态、工作状态,结构外型
219.5×160（面板尺寸），199×155×329（箱体尺寸）
7.7Kg
功能说明
保护功能
输出过压保护320V±2V
输出限流保护
输出电流不能***增大，因此每个模块输出电流
1.05倍，如果超负荷，模块自动调低输出电压以保护模块。通风孔液晶显示把手故障工作指示操作按键模块前面板风扇插座风扇输入输出插座模块后面板输入输出插座1、2、3脚为380V交流输入A、B、C27、28脚分别接直流输出正、负J1、J2为均流线接口J3、J4为通讯接口,短路保护
输出短路时模块在瞬间把输出电压拉低到零，限制短路电
并联保护
***故障模块自动退出系统，而不影响其它正
过温保护
这些器件的结温和电流过载能力均有安全极限
85℃时自动关机保护，温度降低到70℃时模
过流保护
在变流的每一个周期，如果通过电流器件承模块并机输出示意图整流模块N???+-并联保护电路整流模块2并联保护电路整流模块1并联
测量功能
并通过LCD显示，使用者可以直观方
故障报警功能
同时LCD上显示故障信息，用户能方便的对
设置功能
输出电压设置
LCD和按键设置模块的输出电压；根据模块工作母线、模块充电状态、浮充电压、
无级限流
5%-105%额定电流内任意设置限流点，限流点通过LCD和按键设
遥控功能
/关机、均/浮充电压转换。
校准功能
电压测量校准
LCD和按键校准模块输出电压测量；操作方法见“模块操作说明”。
电流测量校准
LCD和按键校准模块输出电流测量；操作方法见“模块操作说明”。
输出电压控制校准
LCD和按键校准模块输出电压控制；操作方法见“模块操作说明”。
通讯功能
RS485和主监控之间通讯，主监控通过通讯实现模块参数设置，采集模块工
显示操作
键盘及显示说明
--改变显示状态
--移动光标
---改变设置值，校准调节
电流、开/关机状态、均充/浮充状态。
菜单及主要操作页
参数设置
测控校准页
+”“-”键来调整模块的实际
操作说明
开关机、均浮充操作：
模块参数设置：
工作母线设置：光标移到“母线”项，按“+、-”键改变工作母线。此项应根据模块实
地址设置：光标移到“地址”项，模块地址从1号开始连续编号，编号不能重复，重复
+、-”键改变模块地址。
浮充电压设置：光标移到“浮充”项，按“+、-”键改变浮充电压值；浮充电压在模块
、“浮充”时作为模块的输出电压；浮充电压不能大于合母过压值。
均充电压设置：光标移到“均充”项，按“+、-”键改变均充电压值；均充电压在模块
、“均充”时作为模块的输出电压；均充电压不能大于合母过压值。
合母限流设置：光标移到“合母限流”项，按“+、-”键改变合母限流值；合母限流在
“合母供电”时限制模块的输出电流；合母限流值在0.5A–10.5A
在1A–21.0A。
合母过压设置：光标移到“合母过压”项，按“+、-”键改变合母过压值；合母过压在↑↓↑↓SETSET基本信息故障信息↑↓校准系统校准保存SET↑↓浮充运行设置参数设置保存↑↓SET运行状态切换充电状态切换↑↓320V、
控母输出电压设置：光标移到“控母输出”项，按“+、-”键改变控母输出电压值；控
控母限流设置：光标移到“控母限流”项，按“+、-”键改变控母限流值；控母限流在
“控母供电”时限制模块的输出电流；控母限流值在0.5A–10.5A
控母过压设置：光标移到“控母过压”项，按“+、-”键改变控母过压值；控母过压在
保存设置信息：光标移动到“保存”项，按“设置”键保存设置参数并退回到基本信息
不保存返回：光标在除“保存”项任何位置，按“设置”键退回到基本信息显示页，此
模块校准：
*特别提示：做模块校准时应遵循先调控制、后调测量的顺序原则*
电压控制校准：光标移动到“电压控制校准”项，此时显示电压为当前模块设置工作电
+、-”键，模块输出电压会相应升降，显示不变，调节要
测量电压校准：光标移动到“测量电压校准”项，测量实际输出电压，按“+、-”键调
测量电流校准：光标移动到“测量电流校准”项，测量实际输出电流（要求电流大于模
50%），按“+、-”键调整显示值为实际测量值，移动光标到“保存”位置，
不保存返回：光标在除“保存”项任何位置，按“设置”键退回到基本信息显示页，
