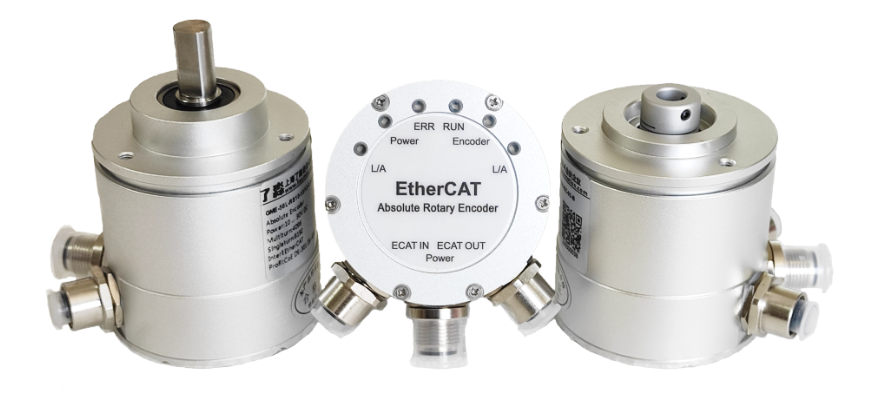

GME-58L-EC系列EtherCAT以太网总线通讯机械多圈绝对值编码器当前售价1380元起。
●EtherCAT总线通讯;
●最大机械圈数为262144圈，单圈，16圈，256圈，4096圈，65536圈可选；
●长期连续工作转速6000rpm;
●具有转速测量功能;
●齿轮多圈测量机构，直读圈数，不受干扰影响，掉电期间允许全行程转动，允许长期掉电，保持精准;
●重复精度0.05°，综合测量精度达0.05°;
●整体防磁，不惧强大电磁干扰;
●原始单圈分辨率为16位，出厂设置分辨率为13位，用户可设为10~16bit(0.0055°);
●零位、当前位置、量程、方向可设置;
●柔性盲孔连接结构，专利技术，适应高转速，寿命更长，占用空间小，送编码器支架;
●工作温度-40~+85℃，防护等级IP65/IP67;
●柔性拖链电缆，耐折弯800万次。
●数控加工合金外壳，与端盖无螺钉连接，坚固、抗震、防水、耐腐蚀。
●重载编码器强度更高，出轴可直接安装同步轮、齿轮、米计轮等。
电气参数：
|
供电电压
|
10 ... 30V DC
|
|
无负载功耗
|
＜1W
|
|
接口电路保护
|
浪涌保护、极性反接保护、ESD保护
|
|
通讯接口
|
EtherCAT
CoE（CANopen over EtherCAT，符合 CiA DS-301 和 DS-406 设备规范 CiA）
|
|
数据传输率
|
10Mbit/s、100Mbit/s
|
|
接口周期
|
>65us
|
|
输出码制
|
二进制
|
|
输出电路
|
以太网
|
|
传输介质
|
CAT 5e电缆
|
|
重复精度
|
±0.05°
|
|
测量精度
|
±0.5°/±0.05°
|
|
数据更新时间
|
<2ms
|
|
单圈分辨率
|
13位/8192（默认）、用户可设置10~16位
|
|
圈数
|
用户可选：单圈、16圈、256圈、4096圈、65536圈、262144圈
|
|
可配置参数
|
单圈分辨率、圈数、预设值、旋转方向
|
|
可用诊断数据
|
最低和最高温度，计数器电源，工作时间计数器电源/启动，最大工作电压，位置故障代码，用于测量方向变化、动作数量 cw 动作数量 ccw 的计数器，最大工作电压
|
|
初始化时间
|
100ms
|
机械参数：
|
机械规格
|
夹紧法兰Φ10mmx20mm/柔性盲孔Φ8mmx6mm
|
|
外径
|
Φ58mm
|
|
轴材料
|
不锈钢
|
|
壳体材料
|
铝合金
|
|
重量
|
0.3kg
|
|
轴向负载
|
80N（标准型）/250N（重载型）
|
|
径向负载
|
150N（标准型）/350N（重载型）
|
|
轴承寿命
|
3x109转
|
|
连续工作转速
|
6000RPM
|
|
最大工作转速
|
9000RPM
|
|
抗冲击性
|
100g，6ms
|
|
抗振动性
|
30g，10Hz ... 2000Hz
|
|
防护等级
|
IP65/IP67可选
|
|
工作温度
|
-40℃ ... +85℃
|
|
存储温度
|
-40℃ ... +85℃
|
|
出线方式
|
电源：插头, 1x M12, 4 针, A-coded
以太网：插座, 2x M12, 4 针, D-coded
|
接线端子：
|
引脚定义
|
Power电源接口
|
ECAT IN,ECAT OUT网络接口
|
|
1
|
+Us,10...30 V DC
|
TxD+
|
|
2
|
-
|
RxD+
|
|
3
|
0V DC
|
TxD-
|
|
4
|
-
|
RxD-
|
|
针脚图
|
|
|
|
Connector plug,
M12 x 1,4-pin,A-coded
|
Connector socket,
M12 x 1,4-pin,D-coded
|
