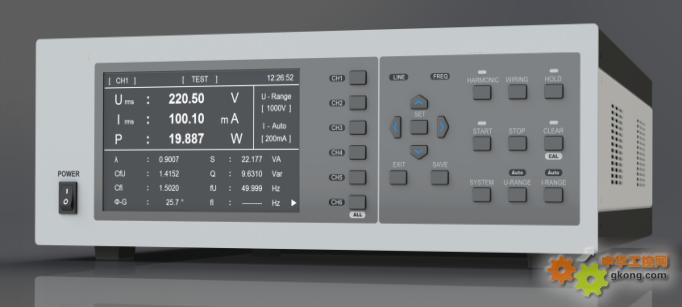

型号
|
NBX6500
|
|
测量通道
|
1～6
|
|
接线方式
|
1P2W(单相2线)、1P3W(单相3线)、3P3W(三相3线，2电压2电流)、3P3W(3V3A)(三相3线，3电压3电流)、3P4W(三相4线)
|
|
测量参数
|
电压U、电流I、有功功率P、无功功率Q、视在功率S、功率因数λ、电压频率fU、电流频率fI、相位角Φ、效率η、总电能量Wh、正向电能量Wh+、反向电能量Wh-、电流积分Ah、浪涌电流Ir、峰值电压Vpk、峰值电流Ipk、电压峰值因数CfU、电流峰值因数CfI
|
|
输入阻抗
|
电压：约2MΩ，电流直接输入：约2.5mΩ (50A规格)，电流传感器输入：约100kΩ
|
|
AD采样速率
|
约100kS/s
|
|
满量程峰值因数
|
3
|
|
电压额定量程
（直接输入）
|
15/30/60/100/150/300/600/1000[V]
|
|
电流额定量程
（直接输入）
|
50A电流规格：500m/1/2/5/10/20/40/50[A]
选配：
20A电流规格：100m/200m/500m/1/2/5/10/20[A]
10A电流规格：50m/100m/200m/500m/1/2/5/10[A]
5A电流规格：20m/50m/100m/200m/500m/1/2/5[A]
2A电流规格：10m/20m/50m/100m/200m/500m/1/2[A]
1A电流规格：5m/10m/20m/50m/100m/200m/500m/1[A]
|
|
电流额定量程
（BNC传感器）
|
50m/100m/200m/500m/1/2/5/10[V]
|
|
电压、电流量程精度范围
|
(1%～110%)×量程
|
|
功率因数范围
|
±(0.001 ～ 1.000)
|
|
电压
测量精度
|
DC
0.5Hz≤f＜45Hz
45Hz≤f≤66Hz
66Hz＜f≤1kHz
1kHz＜f≤10kHz
10kHz＜f≤100kHz
|
±(0.1%×显示值+0.1%×量程)
±(0.1%×显示值+0.2%×量程)
±(0.1%×显示值+0.1%×量程)
±(0.1%×显示值+0.2%×量程)
±({0.1+0.05×(f-1)}%×显示值+0.2%×量程)
±({0.5+0.04×(f-10)}%×显示值+0.3%×量程)
|
|
电流
测量精度
|
DC
0.5Hz≤f＜45Hz
45Hz≤f≤66Hz
66Hz＜f≤1kHz
1kHz＜f≤10kHz
10kHz＜f≤100kHz
|
±(0.1%×显示值+0.1%×量程)
±(0.1%×显示值+0.2%×量程)
±(0.1%×显示值+0.1%×量程)
±(0.1%×显示值+0.2%×量程)
±((0.1×f)%显示值+0.2%×量程)
±({1+0.08×(f-10)}%×显示值+0.3%×量程)
|
|
功率
测量精度
|
DC
0.5Hz≤f＜45Hz
45Hz≤f≤66Hz
66Hz＜f≤1kHz
1kHz＜f≤10kHz
10kHz＜f≤50kHz
50kHz＜f≤100kHz
|
±(0.1%×显示值+0.1%×量程)
±(0.3%×显示值+0.2%×量程)
±(0.1%×显示值+0.1%×量程)
±(0.2%×显示值+0.2%×量程)
±({0.2+0.1×(f-1)}%×显示值+0.2%×量程)
±({0.2+0.1×(f-1)}%×显示值+0.3%×量程)
±({5.1+0.18×(f-50)}%×显示值+0.3%×量程)
|
|
有功功率
测量范围
|
50A电流规格：11mW～11kW@220V，PF=0.01～1
选配：
20A电流规格：2.2mW～4.4kW@220V，PF=0.01～1
10A电流规格：1.1mW～2.2kW@220V，PF=0.01～1
5A电流规格：0.4mW～1.1kW@220V，PF=0.01～1
2A电流规格：0.2mW～440W@220V，PF=0.01～1
1A电流规格：0.1mW～220W@220V，PF=0.01～1
|
|
有功功率分辨力
|
0.1mW
|
|
频率测量范围
|
DC，0.5Hz ～ 100kHz
|
|
频率测量精度
|
±0.1%×显示值
|
|
电能测量范围
|
0～999999MWh (分辨率：1mWh/0.01mAh)
|
|
电能测量精度
|
±(0.1%×显示值+0.1%×量程)
|
|
扩展不确定度
|
电压、电流、功率、频率、电能量≤0.20%
|
|
滤波器功能
|
500Hz、5.5kHz电压线路、电流线路和频率滤波
|
|
变比功能
|
1 ～ 50000
|
|
数据更新周期
|
100m / 250m / 500m / 5 [s]
|
|
报警功能
|
电压、电流、功率、功率因数； 上限、下限、门限设定
|
|
控制接口
|
标配：RS-232、开关量接口； 选配：RS-485
|
|
显示器
|
7英寸宽屏 彩色液晶
|
|
外形尺寸
|
426(W) x 132(H) x 484(D，不含接线柱) mm
|
|
整机重量
|
约10 kg
|
