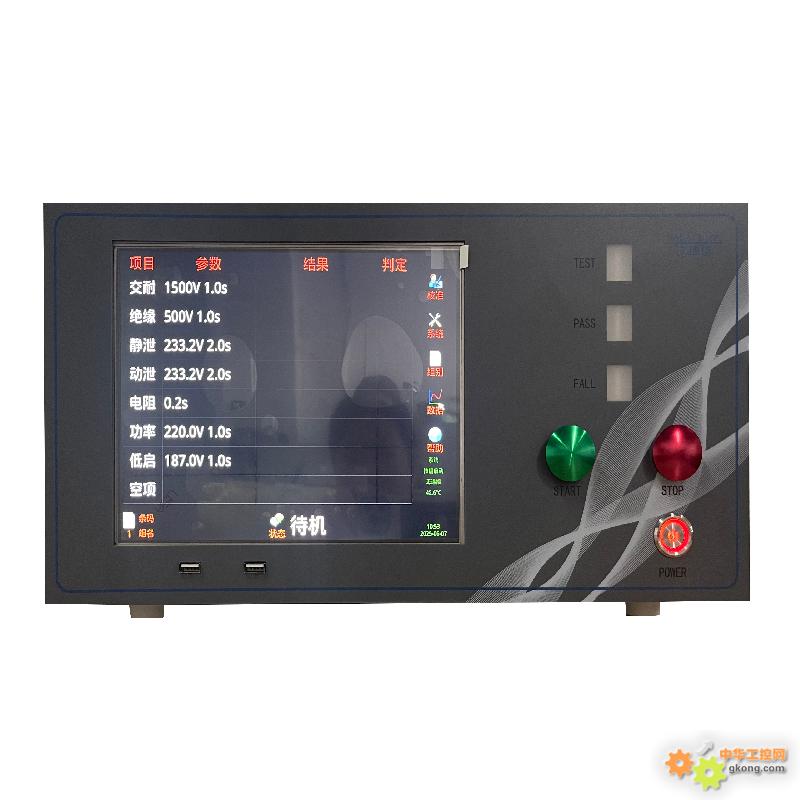

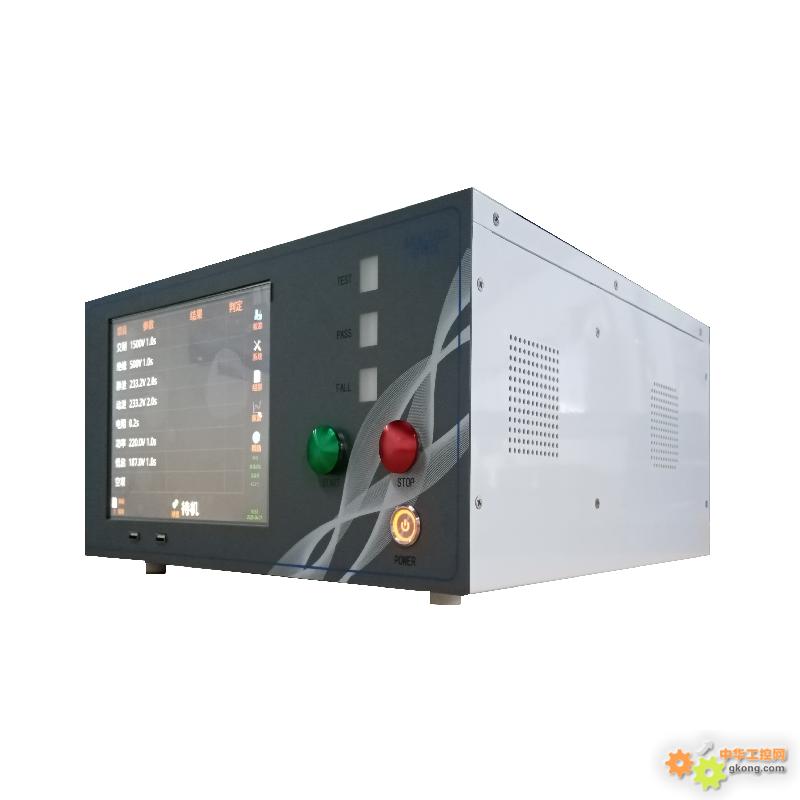

直流无刷电机定子综合测试系统NBX8514
系统特点：
1.1智能化：系统可通过网络接口与外部互联网进行连接，实现数据交互与资源共享；
1.2模块化：测试模块完全独立，可根据需求实现串行或并行测试，单工位或多工位组合测试模式；
1.3高性能：兼容耐压、绝缘、匝间、电阻、电感等测试项目；
1.4适应性强：匝间测试支持10uH以上线圈的匝间测试，匝间测试电压闭环反馈，测试更加准确；
1.5易维护：支持智能自检、远程故障诊断和在线软件升级，插板式设计，方便拆卸更换；
1.6效率高：一次接线，一站式完成全部性能检测，单速单相异步电机六项测试5s内完成；
1.7使用方便：专业测试软件，人性化操作界面，内置帮助文档，标配高性能触摸屏和数字键盘；
1.8接口丰富：仪表自带USB、LAN、RS232、RS485、Can等接口，支持TCP/IP网络协议，方便仪表控制和扩展.
1.9集成设计：简化操作工位，可搭配双工位操作台（选配）
系统配置：（以全功能为例）
1.硬件配置：
|
序号
|
产品名称
|
功能说明
|
单位
|
数量
|
|
1
|
综合测试主机
|
测试模块控制及测试项目切换，数据存储
|
台
|
壹
|
|
2
|
耐压测试模块
|
实现交流及直流高压输出及电流采集
|
套
|
壹
|
|
3
|
绝缘测试模块
|
实现直流高压输出及电流采集
|
套
|
壹
|
|
4
|
匝间测试模块
|
脉冲高压输出及振荡波形采集
|
套
|
壹
|
|
5
|
线圈电阻模块
|
四线端测量法，实时温度采集，自动换算
|
套
|
壹
|
|
6
|
电感测试模块
|
绕组电感信号采集
|
套
|
壹
|
|
7
|
测试软件
|
测试条件/结果保存，测试流程控制
|
套
|
壹
|
|
8
|
测试工装
|
双工装操作台，测试线（选配）
|
套
|
壹
|
2.软件介绍：
2.1.所有检测项目可选择测试或屏蔽，可选择测试电机型号数量≥1000个；
2.2.可通过LAN接口与MES系统和PLC进行测试数据传输和测试状态交互；
2.3.可输入每种电机测试标准的上下限，并长期保存，电感和电阻具备不平衡度设置、显示、判断功能；
2.4.可设定“遇不合格继续测试”或“遇不合格停止测试”，满足不同的测试模式；
2.5.可自动扫描产品条码，条码信息和测试结果一一对应，存储在测试系统内置存储器中；
2.6.实时显示测试数据统计报表，可按年、月、日为单位进行数据统计；
2.7.用户多级权限设置，防止误操作导致测试参数变化。
技术指标和信息化接口：
1 技术指标
|
交流耐压：绕组与铁芯之间施加交流高压，检测测试回路电流有效值；
|
|
输出电压设定范围/精度
|
AC 300～5000V ±(2%×设定值+10V)
|
|
击穿电流测量范围/精度
|
0.10～20.00mA ±(2%×显示值+0.05mA)
|
|
击穿电流预置报警范围
|
上限：0.10～20.00mA；下限：0.00～20.00mA
|
|
测试时间范围/分辨率
|
0.5～999.9s 0.1s/步
|
|
电弧侦测
|
1～9级(9级为最高灵敏度)
|
|
绝缘电阻：绕组与铁芯之间施加直流高压，检测测试回路绝缘电阻；
|
|
输出电压设定范围/精度
|
DC 500V/1000V ±(2%×设定值+10V)
|
|
绝缘电阻测量范围/精度
|
1～500MΩ ≤100MΩ：±(3%×显示值+0.5MΩ)； >100MΩ：±(5%×显示值+5MΩ)
|
|
绝缘电阻报警设定范围
|
上限：0～500MΩ；下限：1～500MΩ
|
|
测试时间范围/分辨率
|
0.5～999.9s 0.1s/步
|
|
匝间测试：绕组之间施加一定幅值的冲击高压，将线圈振荡波形与预存标准波形比较，比较波形之间的差异程度；
|
|
输出电压设定范围/精度
|
300～5000V ±(3%×显示值+8V)
|
|
采样频率
|
100MHz
|
|
波形比较项目
|
面积、差积、电晕、相位；测试界面显示三个匝间波形；
|
|
直流电阻测试：四线端电阻测量法，绕组之间施加直流电流，测出当前环境下的温度和绕组电阻，并自动折算为指定温度（一般为20℃或25℃）下的电阻值；
|
|
测量范围及精度
|
10.0mΩ～20KΩ ±(0.3%×显示值+3个字) 可设定温度补偿
|
|
测试时间范围/分辨率
|
0.5～999s 0.1s/步
|
|
温度补偿功能
|
有
|
|
测量范围
|
-10.0℃～+50.0℃
|
|
测量精度
|
±0.5℃（范围：-10℃～+50℃）
|
|
转向：
|
|
转向判断
|
正转、反转、不转
|
|
电感测试：绕组之间施加预设频率的电平信号，检测绕组的电感值；
|
|
测试频率
|
100Hz\120Hz\1kHz\10kHz
|
|
测试电平
|
0.3V\0.6V\1V
|
|
测试范围
|
1µH～2H
|
|
基本准确度
|
0.5%
|
5.2 信息化接口
LAN接口、RS232等接口；
支持TCP/IP网络协议、Modbus通讯协议等，对接工厂MES（具体功能需要定制）。
5.3 自动化对接接口（选配）
丰富的IO接口，启动、停止、测试中、合格、不合格等。输入信号接受继电器触点信号（无源信号），输出信号为继电器触点信号。
