三相干式升压变压器NXSG-100KVA系列 简介

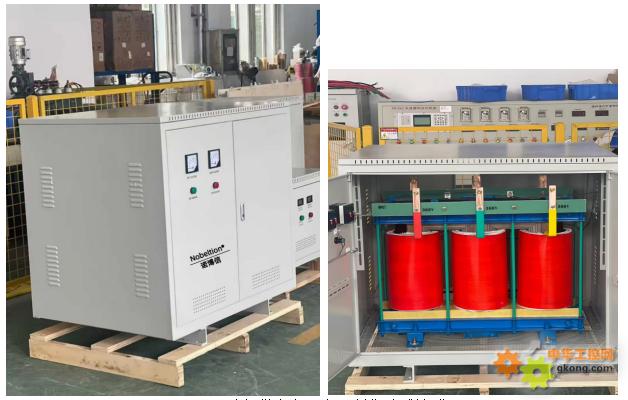

图片仅供参考，实际制作改成轮式
一、概述
1、标准和规范
本设备的制造、试验和验收除了满足本技术规格书的要求外，还符合如下标准：
|
IEC551
|
《变压器和电抗器噪音测量》
|
|
GB6450-1986
|
《干式变压器》
|
|
GB10228-2008
|
《三相干式变压器技术条件》
|
|
GB1094.11-2007
|
《电力变压器》第 11 部分：干式变压器
|
上述标准所包含的条文，通过在本技术规范中引用而构成为本技术规范的条文。 本技术规范出版时，所列标准版本均为有效。所有标准都会被修订，供双方探讨使用上述标准最新版本的可能性。标准之间有矛盾时，按技术要求较高的标准执行。
2、使用环境条件
- 周围空气温度
最高温度： +55 ℃ ;
最低温度： -45 ℃ ;额定功率温升不大于100℃
- 海拔高度： 海拔高度 2000m
- 户内环境湿度（相对湿度）
日平均不大于 93% ；
月平均不大于 85% 。
- 地震列度： 8 度
水平加速度： 0.25 g ，
垂直加速度： 0.12 g 。
1、主要技术参数
|
产品名称
|
三相干式升压变压器
|
|
产品型号
|
NXSG-100KVA-100V
|
NXSG-100KVA-110V
|
NXSG-100KVA-120V
|
NXSG-100KVA-230V
|
|
输入
|
电压
|
380V
|
|
频率
|
50/60Hz
|
|
电压波形正弦畸变
|
<2%
|
|
输出
|
额定功率
|
100kva
|
|
电压
|
100V
|
110V
|
120V
|
230V
|
|
电流
|
577.3A
|
524.8A
|
481.1A
|
251A
|
|
电压波形正弦畸变
|
≤3%
|
|
电压特性曲线
|
线性
|
|
效率
|
额定容量：100 kVA，效率：≥99.5%
|
|
温升
|
绝缘等级
|
H
|
|
极限温升
|
100K
|
|
噪音
|
≤70dB（距离机柜 1m 处测量）
|
|
防护等级
|
IP27
|
|
环境等级
|
E2
|
|
气候等级
|
C1
|
|
燃烧性能等级
|
F1
|
|
功能
|
输入/输出电压显示 指示灯 散热风机 机箱外壳
|
2、安规要求
2.1 耐压强度
|
项目
|
电压（kV）
|
时间（s）
|
频率（Hz）
|
|
输入对地
|
3.5
|
60
|
50
|
|
输出对地
|
3.5
|
60
|
50
|
|
输入对输出
|
3.5
|
60
|
50
|
2.2 绝缘电阻
|
项目
|
标准（MΩ)
|
|
输入对地
|
500VDC/60S/100MΩ
|
|
输出对地
|
5000VDC/60S/100MΩ
|
|
输入对输出
|
500VDC/60S/100MΩ
|
2.3 爬电距离
|
污秽等级
|
要求
|
|
零级
|
14.8mm/kV
|
|
一级
|
16.0mm/kV
|
|
二级（我司引用）
|
20.0mm/kV
|
