一、产品概述与技术背景
GB/T15972.31-2008光纤光缆拉力试验机是依据国家标准《光纤试验方法规范 第31部分：机械性能 抗张强度》专门设计的精密检测设备。该设备主要用于评估光纤、光缆及相关光通信器件在轴向拉伸载荷作用下的机械性能与结构完整性。
光纤作为信息传输的核心载体，其机械强度直接关系到通信网络的长期可靠性。在光缆敷设、施工牵引以及后期运维过程中，光纤会受到不同程度的拉伸应力。该试验机通过模拟这些力学环境，精确测量光纤的断裂强力、伸长率、应变特性以及涂层剥离力等关键指标，从而验证产品是否符合通信行业标准及工程设计规范。

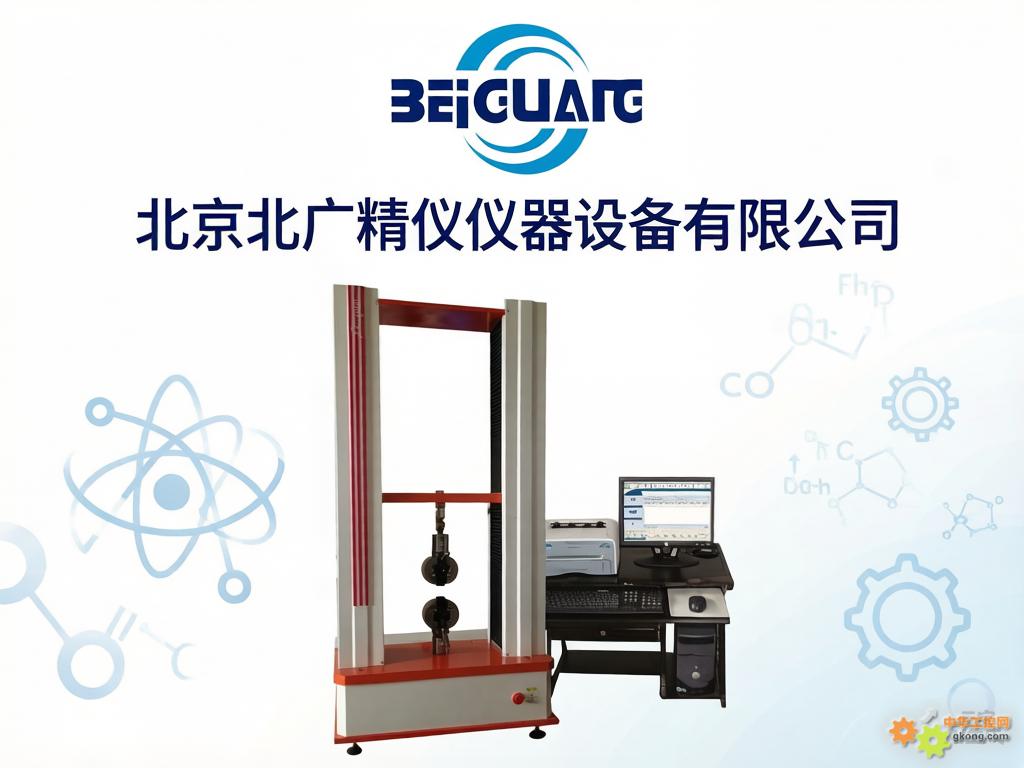

设备整体采用双柱式落地结构，这种设计不仅提供了宽阔的测试空间，还确保了在施加高载荷时的机架刚度与稳定性。驱动系统采用伺服电机配合高精度滚珠丝杆传动，实现了无级调速与精准定位。控制系统基于32位ARM处理器平台，具备毫秒级的响应速度与高达30万码的分辨率，能够捕捉光纤在微小形变下的力学响应特征。
二、核心技术参数
GB/T15972.31-2008光纤光缆拉力试验机的核心性能指标，数据源自出厂检测标准，未经修饰，确保客观真实。
- 设备型号：BWN系列（适配10KN及以下量程）
- 最大试验力：10KN（可选配0.5级或1级精度传感器）
- 试验力测量范围：0.4% 至 100% FS（全程不分档）
- 试验力示值准确度：±0.5%
- 试验力分辨力：1/300000（全程不变）
- 位移测量精度：±0.5% FS
- 位移分辨力：0.001mm
- 变形测量系统：标配引伸计（或大变形跟踪器），精度±0.5%
- 有效拉伸空间：950mm（不含夹具）
- 有效试验宽度：350mm
- 横梁移动速度范围：0.01 至 500 mm/min
- 速度控制精度：±0.1%
- 采样频率：120Hz（最高可达200Hz）
- 主机电源：AC 220V ±10%，50Hz
- 设备功率：600W
- 安全保护：过载保护、限位保护、急停保护、断裂自动停机
三、结构设计与工作原理
（一）主机机械结构
试验机主机采用门式双立柱框架结构，底座由优质铸铁或厚钢板焊接而成，经过时效处理以消除内应力，确保在长期重载测试下不发生形变。两根立柱经过精密研磨，配合直线导轨导向，保证了横梁移动的垂直度与直线度。
驱动系统位于主机下部，由伺服电机、减速机和同步带轮组成。动力通过精密滚珠丝杆传递至中横梁，实现试样的拉伸与压缩。这种传动方式具有反向间隙小、传动效率高、噪音低的特点，能够满足光纤微小应变测试的灵敏度要求。
（二）气动夹具系统
针对光纤光缆的特殊性，设备通常配备专用气动平推夹具。相比于传统的楔形夹具，气动平推夹具能够提供均匀的夹持力，避免光纤在夹持处因应力集中而发生脆断。夹具钳口采用高硬度合金材料，表面经过特殊处理，既保证了夹持的稳固性，又防止了对光纤涂覆层的损伤。
（三）电子测控系统
测控系统是设备的神经中枢。系统采用基于ARM Cortex-M3内核的嵌入式控制器，配合CPLD复杂可编程逻辑器件，实现了硬件层面的实时闭环控制。力值信号由高精度传感器采集，经由24位A/D转换器送入处理器；位移信号由光电编码器实时反馈。系统支持力-位移、力-时间、变形-时间等多种控制模式的无缝切换。
四、GB/T15972.31-2008标准详解与试验方法
（一）标准适用范围
GB/T15972.31-2008规定了光纤抗张强度的试验方法，适用于A1类（多模）、B1类（单模）等各种类型的裸光纤及紧套光纤。通过该标准的测试，可以确定光纤在承受逐渐增加的拉伸负荷时的行为特性。
（二）关键试验步骤
- 试样制备：截取一定长度的光纤试样，去除两端涂覆层，制备成测试样本。对于光缆，需按照标准规定剥除护套，露出加强芯或光纤单元。
- 标距设定：根据测试需求设定引伸计的标距，通常为50mm或100mm。
- 加载测试：以规定的恒定位移速率（如50mm/min或500mm/min）对试样施加拉伸载荷。
- 数据采集：系统实时记录载荷与变形数据，直至试样断裂。
- 结果计算：软件自动计算最大抗拉强度、断裂伸长率、弹性模量及规定非比例延伸强度等参数。
（三）数据处理要求
依据标准要求，试验结果应包含以下计算值：
- 抗张强度（Tensile Strength）：断裂时的最大载荷除以光纤的原始横截面积。
- 断裂伸长率（Elongation at Break）：试样断裂时的伸长量与原始标距的百分比。
- 杨氏模量（Young's Modulus）：在弹性变形阶段，应力与应变的比值。
五、专用软件功能与数据分析
（一）DEPEX 3.0专业测试软件
设备搭载的DEPEX 3.0软件专为材料力学测试设计，界面友好，功能强大。软件支持多语言切换，并完全兼容Windows操作系统。
- 模块化标准库：软件内置GB/T 15972、IEC 60793、YD/T等国内外通信行业标准。用户只需选择对应的标准号，软件即可自动配置试验参数与计算公式，无需人工干预。
- 实时曲线分析：软件可实时绘制力-变形、力-位移、应力-应变等多条曲线。在测试过程中，用户可随时对曲线进行缩放、平移、遍历，查看任意点的力值与变形量。
- 开放式报表编辑：支持Excel和Word格式的报表输出。用户可根据企业形象自定义报表模板，添加Logo、检验员、审核人等信息。
- 数据库管理：所有试验数据自动存入数据库，支持按日期、批号、操作人员等条件进行模糊查询与调用。
（二）光纤专用分析功能
针对光纤材料的特殊性，软件具备以下特色功能：
- 零点漂移修正：自动扣除夹具间隙带来的位移误差。
- 包层直径补偿：在计算抗拉强度时，可引入包层直径的实际测量值进行修正。
- 断裂点自动识别：通过斜率突变算法，自动识别光纤断裂时刻，锁定断裂峰值。
六、详细操作流程与规范
（一）试验前准备
- 环境检查：确保实验室温度为23±2℃，相对湿度为50±10%，避免强光直射设备。
- 设备预热：接通电源，开启主机与控制软件，预热15至30分钟，使传感器达到热平衡。
- 校准检查：检查力值是否归零，位移是否复位。如有偏差，需进行软件清零或硬件校准。
（二）试样装夹
- 调整空间：根据试样长度，通过手控盒调节上下夹具之间的距离。
- 夹持操作：将光纤试样垂直放入夹具钳口中心，启动气动开关夹紧。注意夹持力度要适中，过松会导致打滑，过紧会导致断点发生在钳口处。
- 引伸计安装：如需测量应变，小心地将引伸计装夹在试样标距线上，确保刀口接触良好。
（三）运行与监控
- 参数确认：在软件界面确认试验速度、标距、试样参数（直径、截面积）无误。
- 启动试验：点击“开始试验”按钮，横梁开始下行（或上行）。
- 过程观察：密切观察曲线走势。正常情况下，曲线应呈现弹性上升、屈服、强化、颈缩直至断裂的趋势。
（四）结束与清理
- 自动停机：试样断裂后，设备自动停止并保存数据。
- 取下残样：取下断裂的光纤碎片，清理工作台。
- 数据存档：命名试验批次，将数据存入指定硬盘分区。
七、设备维护与故障排查
（一）日常维护要点
- 清洁保养：每日使用后，应用无尘布擦拭夹具钳口，清除油污与碎屑。禁止使用腐蚀性溶剂清洁位移传感器。
- 润滑管理：每运行六个月，需对滚珠丝杆加注一次锂基润滑脂，对导轨加注润滑油，以保持传动顺畅。
- 夹具检查：定期检查气动夹具的气路连接是否漏气，钳口齿面是否磨损严重，如有磨损需及时更换。
（二）常见故障处理
- 力值波动大： 检查传感器连接线是否松动。 检查试样是否打滑，需调整夹持力。 排除周围是否有强电磁干扰源。
- 横梁不动作： 检查急停按钮是否按下。 检查限位开关是否被触发。 检查伺服驱动器是否报警。
- 软件连接失败： 检查USB通讯线是否连接正常。 检查设备管理器中是否识别出控制器硬件。
八、行业应用深度解析
（一）光纤预制棒与拉丝工艺监控
在光纤制造过程中，通过定期抽检光纤的抗拉强度，可以监控拉丝塔的工艺稳定性。如果强度偏低，可能预示着预制棒存在缺陷或拉丝炉温控制不当。该设备是光纤生产厂家QC部门的必备工具。
（二）光缆成缆工艺验证
光缆在成缆过程中，光纤被绕包在束管中，会受到纵向挤压与拉伸。使用该设备测试成缆后的光纤衰减与拉伸性能，可以验证缆芯结构的设计合理性，确保光缆在敷设时的安全余量。
（三）海底光缆与特种光缆研发
海底光缆需要承受数千米水深的压力与自重拉伸。在研发阶段，必须使用高精度拉力试验机模拟深海环境的静态张力，测试光纤的强度筛选（Proof Test）值，确保其在水下长期服役的可靠性。
九、选购指南与技术延展
（一）选购注意事项
- 传感器量程选择：光纤测试通常力值较小（几牛至几百牛），建议选择1KN或500N的小量程传感器，以获得更高的分辨率。如果还需测试光缆加强芯，则需配置10KN传感器。
- 引伸计的选择：对于模量测试，需配置接触式引伸计；对于大变形橡胶材料，需配置非接触式视频引伸计。
- 温控箱选配：若需模拟高低温环境下的光纤性能，可配套选购高低温试验箱，实现-40℃至150℃的环境力学测试。
（二）技术发展趋势
随着光通信技术的发展，光纤拉力试验正朝着自动化、智能化的方向发展。未来的设备将集成机器视觉系统，自动识别光纤断裂位置；结合AI算法，预测光纤的疲劳寿命；并通过物联网技术，实现多台设备的远程监控与数据云同步。
