Thorlabs EPG1 电脉冲延迟发生器
特性
EPG1电脉冲延迟发生器可提供四路精确配置的低抖动脉冲输出，输出振幅与重复频率均可调。无论是用于脉冲激光器同步、数据采集设备，还是其他实验室仪器，EPG1脉冲延迟发生器均能提供高性能的触发解决方案。直观易用的EPG软件图形用户界面（GUI）易于实现脉冲参数的配置与可视化，此外，这款设备还可以通过USB接口使用SCPI指令实现自动化控制。
EPG1脉冲发生器的最短脉宽（半高全宽或FWHM）为1 ns，重复频率快达200 MHz，支持高速应用;不过，也可以在最长10 s的脉宽和最低0.1 Hz的重频范围内根据各种实验室场景按需配置。对于脉宽在5 ns及以上的脉冲，可按40 ps的典型步长调节脉宽与延迟;对于脉宽在5 ns以下的脉冲，典型调节步长为40 ps到80 ps。重复频率在1 Hz到200 MHz时，调节步长为1 Hz;重复频率在0.1 Hz到1 Hz，调节步长为0.1 Hz。EPG1脉冲发生器的延时差（skew）已在出厂时完成校准，可确保任意输出端口与触发输出之间的边沿时间差<200 ps。
EPG1脉冲延迟发生器既可由内置时钟触发，也可配置为外部触发，即通过触发输入端口的边沿信号触发。各路输出均配备触发分频器，可在内部触发或外部触发模式下，生成主频的分频信号。此外，门控内部模式可用内置时钟产生脉冲，但只有在触发端口电平超过设定阈值时，才开始输出脉冲。

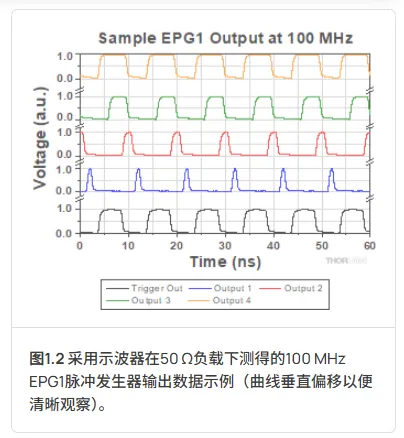

使用脉冲串模式（burst mode）可以输出指定数量的脉冲，即按下运行键（Run）后即产生设定数量的脉冲。脉冲振幅可调：针对高阻抗负载，调节范围在2.5 V到5.0 V;针对50 Ω负载，调节范围在1.0 V到2.5 V。如需查看 EPG1脉冲发生器在连续模式与脉冲串模式下的输出示例图，请看曲线图。
同步
EPG1脉冲发生器配备触发输入、触发输出以及10 MHz时钟信号，易于同步多台设备，成为多种应用场景下的中心时序控制设备。当应用对精度的要求超出出厂时2 ppm的内部时基精度时，可通过参考时钟输入接口，将设备锁定至高精度10 MHz时钟源。时钟输出端口可提供10 MHz参考输出，用于将其他设备与EPG1脉冲延迟发生器同步。
触发输入端口支持阈值可调与端接可调。此端口上的边沿信号可用于触发四路输出开始产生脉冲。触发输出端口可输出与脉冲输出端口精确同步的边沿信号，用于触发数据采集仪器或其他设备。
| 表1.1 关键规格a |
|
| 项目# |
EPG1 |
| 输出数量 |
4 |
| 输出电压 |
2.5 V - 5.0 V（高压轴负载）
1.0 V - 2.5 V（50 Ω负载） |
| 脉冲宽度b分布范围 |
1 ns到10秒 |
| 延迟范围 |
0纳秒到10秒 |
| 脉冲宽度与延迟调整步长 |
40 ps（类型）c |
| 重复率范围 |
0.1 Hz 到 200 MHz |
| 重复率调整步长 |
0.1 Hz（0.1 Hz - 1 Hz）
1 Hz（1 Hz - 200 MHz） |
| 参考时钟输入/出 |
10 MHz，正弦波（仅输入）或方波 |
| 抖动，触发输出到脉冲输出 |
20 ps RMS + （5 ppm ×程序延迟） |
| 抖动，触发输入到脉冲输出 |
峰值对峰值2.5纳秒+（程序延迟×5 ppm） |
