Thorlabs CRS45 电动旋转臂
-
旋转自搭建光学系统的轴，实现不同角度的成像
-
通过MCM301步进电机控制器（单独出售）操作
-
相对竖直方向旋转±45°
-
旋转臂背面的95 mm燕尾夹具连接显微镜主体支架
-
集成式光路安装臂

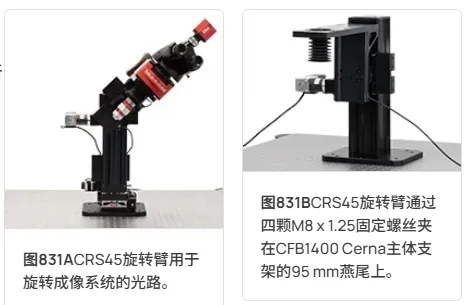

CRS45电动旋转模块可以将Ø2英寸透镜套管、60 mm笼式系统光学元件或自搭建的组件安装在DIY Cerna系统距离竖直导轨边缘7.74英寸的光路处，且能相对竖直方向旋转最多±45°，如图831A所示。旋转轴位于旋转臂上表面垂直下方5.625英寸(142.88 mm)处，可从多角度对样品成像，无需重新对焦。
此电动旋转模块由95 mm燕尾夹具和旋转步进电机组成。前者连接显微镜主体支架，通过四颗M8 x 1.25固定螺丝（用4 mm六角扳手）固定在支架侧面，如图831B所示;后者连接带光学端口（距离竖直导轨边缘7.74英寸的光路处中心）的安装臂。两根永久连接的9.8英尺（3 m）D型线缆，连接至配套的Y形分流线缆;后者将两路信号整合到一个15引脚的公接头中，再插入MCM301三轴控制器（下方单独出售）。
安装臂上的光学端口具有D1N燕尾和四个用于ER系列笼杆的4-40螺孔，实现自搭建照明和光路安装的灵活性。四个M4 x 0.7螺孔布局与上面出售的顶部面包板的M4沉头孔排列匹配，以便在安装臂上方搭建照明和探测设备。
| 电动旋转臂规格 |
|
| 旅行区 |
±45°（总角度90°） |
| 双向重复性 |
±0.1 mrad |
| 双向精度 |
±1.5 mrad |
最小可
实现的增量移动 |
0.019 mrad |
| 速度（） |
0.665 °/s |
| 加速度（） |
21 °/s2 |
| 扭矩载荷能力（点击查看图表） |
17 N•m |
| 0° 质量 |
20磅（9.07公斤） |
| 电缆长度 |
两根9.8英尺（3米）电缆连接
，附带一根18英寸（457.2毫米）适配器电缆 |
| 电机电缆针脚图 |
点击查看 |
| 驱动机构 |
虫驱动 |
| 齿轮比 |
990:1 |
