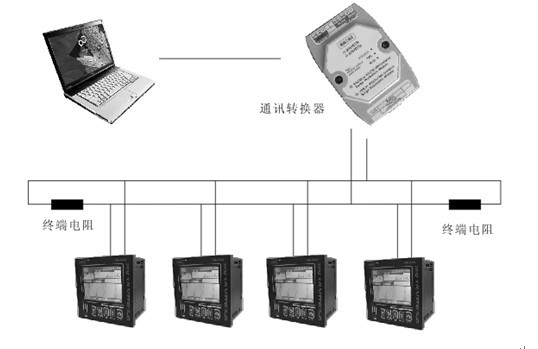

PID功能无纸记录仪的设置
http://www.gkong.com 2022-12-16 08:38 内蒙古德明电子科技有限公司

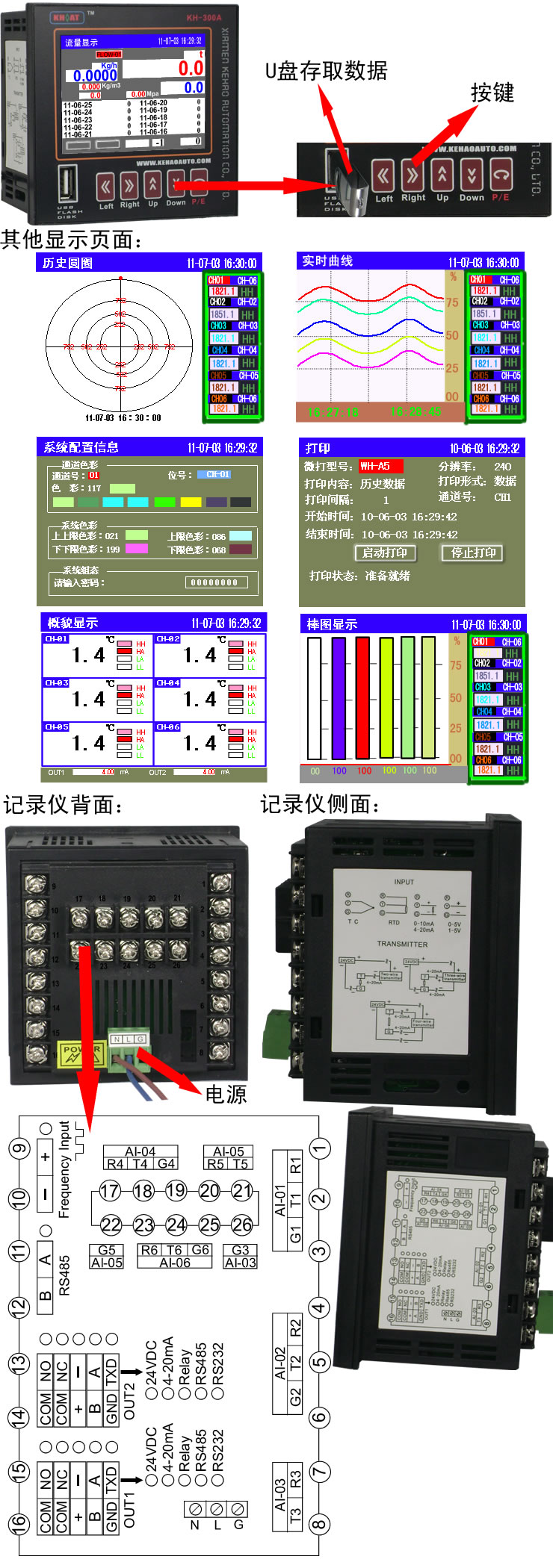

无纸记录仪PID 功能使用说明 1．棒图画面 ．
如图 1 所示，显示 1-12 路通道的（可组态）数据百分比棒图，画面介绍如下：
图 1 四通道棒图画面 1、 无纸记录仪PID 回路名称。
2、 每个回路组都有“MAN”“AUTO”2 种工作方式，MAN 表示：手动控制，AUTO：表示自动， 、 阀位的输出值由 无纸记录仪PID 计算生成，MAN 表示手动，阀位的输出值可以手动设定。SV，表示设定 值。 3、 PV，表示通道测量值。
4、 MV，阀位输出值。以百分比的形式显示。在“MAN”工作方式下，在“AUTO”方式 下，MV 由仪表计算输出。
5、 在棒图上对应指向的是通道的输入值 PV。
6、 在棒图上对应指向的是设定值 SV。
7、 在棒图上对应指向的是输出的阀位值 MV。 2 系统组态 在系统组态中设定 无纸记录仪PID 路数 3 无纸记录仪PID 组态画面
图 2 无纸记录仪PID 组态画面 1、 LOOP：回路选择，LOOP1~LOOP4 可选。
2、 输入：选择测量值的输入通道，1~12 通道可选。
3、 作用：正/反作用：无纸记录仪PID 运算的输出方向，正作用表示：当测量值增大时，无纸记录仪PID 调节输出 趋向增大，如制冷控制。反作用表示：当测量值增大时，无纸记录仪PID 调节输出趋向减小，如加 热控制。正反作用的选择取决于控制对象的性质，原则是必须构成负反馈控制系统，当 控制对象为正时 无纸记录仪PID 反作用，当控制对象为负时 无纸记录仪PID 正作用。 无纸记录仪PID：无纸记录仪PID回路参数的设定。 比例带Pb%： 1-999.9% 积分时间Ti：1-9999秒 微分时间Td: 0-9999秒（Td=0时微分切除）
4、 实际使用中，技术人员应根据系统的反应反复调整 P、I、D 值，从而获得适用于该系统 的一套控制参数值。每个控制回路的 P、I、D 值都不尽相同，实际使用中必须细心调整， 不能盲目套用。
5、 MVL：阀位输出限幅上限：当阀位输出超过限幅上限时按上限值输出。
6、 MVH：阀位输出限幅下限：当阀位输出低于限幅下限时按下限值输出。
7、 输出：可以选择回路输出和变送输出两种。选择“MV”时输出为回路输出。选择通道 时，输出为通道的变送输出。
8、执行方向：选择阀门的开、关。 “气开”“气关”可选。
