市场应用背景

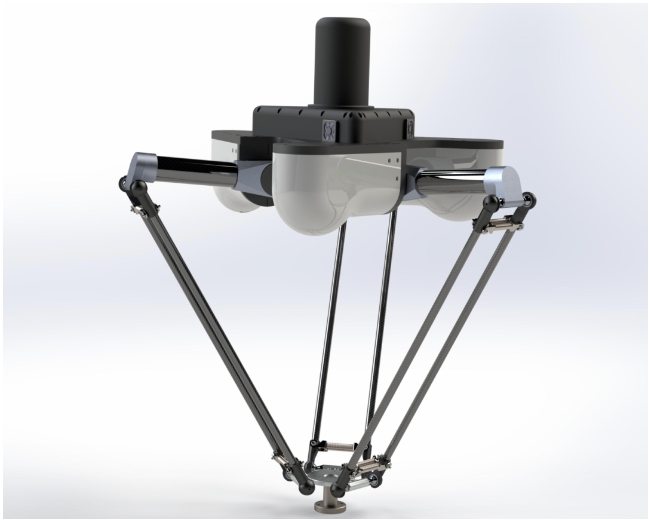

DELTA并联机械手采用独特的三角形底座和轻量化互连臂设计，能够在三维空间内灵活运动，并通过中央末端执行器完成各种任务。末端执行器可根据具体应用需求进行定制，广泛应用于抓取装配、包装贴合、物料分拣等场景。其结构设计以高速、高精度和高灵活性著称，因此在制造、包装和装配等行业中备受青睐。

通过机器视觉的深度融合，DELTA并联机械手进一步拓展了应用边界，为自动化生产带来了更多可能性，成为推动工业智能化升级的重要力量。

市面上常见的传统方案：

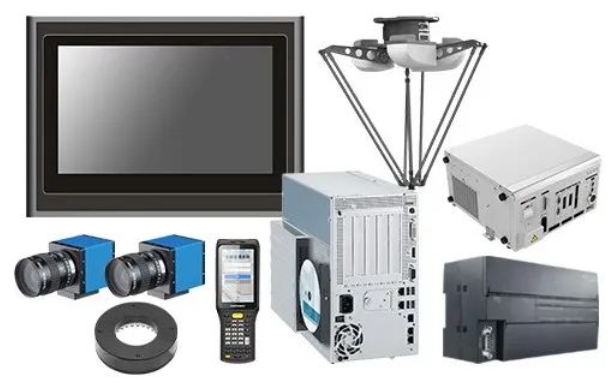

传统方案通常需要组合多个独立组件，包括机器人控制柜、工控机、视觉软件、PLC以及定制开发的工艺包程序，不仅增加了系统复杂性，还提高了成本和开发周期。

受限于传统多组件集成方式，往往会面临以下问题：

1.配件多、接线繁琐、故障排查麻烦、开发周期长；

2.视觉与运动控制之间的数据交互效率不高；

3.软硬集成度不高，功能整合度低；

4.多套硬件初始成本和维护成本高。

正运动技术解决方案优势：

相较于传统市场方案，正运动技术的解决方案在系统集成度上具有显著优势。而正运动技术基于VPLC系列视觉运动控制一体机和RTFuse视觉方案，打造了一站式解决方案，特别针对DELTA视觉定位贴合应用场景进行了深度优化。

该方案实现了即插即用，能够快速满足市场常见的各种辅料贴合需求。通过简化系统架构，正运动技术显著提升了设备的兼容性，并支持快速物料切换和工艺配置，大幅提高了生产效率和灵活性 。

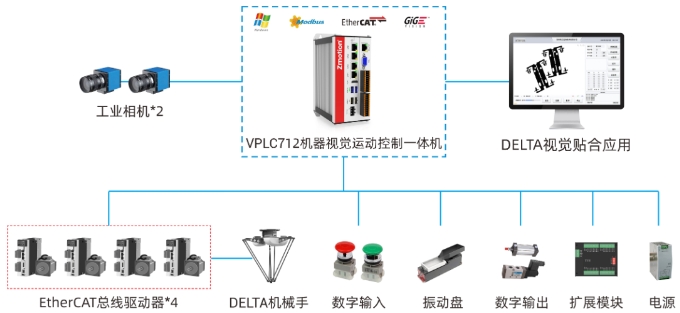

01 机器视觉运动控制一体机在DELTA并联机械手视觉贴合应用

▲DELTA并联机械手视觉贴合工艺运行视频▲

正运动DELTA视觉对位贴合解决方案设计

• 24DI：接启动/复位/停止按钮、气压检测、皮带到位信号等；
• 12DO：接下相机飞拍、飞达供料器、破/吸真空、三色灯蜂鸣器等；
• EtherCAT接口：接EtherCAT总线驱动器，控制DELTA并联机械手；
• 4路单端脉冲输出：接步进/脉冲驱动器、编码器轴；
• EtherNET接口：千兆网口，接支持Gige协议的面阵相机，实现视觉定位、纠偏应用。

运动控制工艺实现

（1）机器视觉：

视觉定位与对位流程

通过上相机对皮带上的物料进行视觉拍照定位，DELTA并联机械手根据视觉定位数据从飞达供料器上取标签并进行对位。对于精度要求较高的产品，系统可增加下相机，在飞达供料器取料后，通过下相机进行飞拍，实现二次纠偏，进一步提升对位精度。

视觉定位功能

视觉定位主要依赖形状匹配技术，通过预设的形状、尺寸、Mark点等特征，精准匹配并定位目标物料。系统通过坐标系校准，将物料的世界坐标实时传输给DELTA并联机械手，确保机械手能够准确抓取并对位。

（2）运动控制：

贴标流程

飞达供料器将标签剥离并放置在平台上，控制器驱动DELTA并联机械手抓取标签，并移动至下相机进行二次纠偏，确保标签位置的精确性。视觉系统提供定位数据，机械手沿预设路径移动，依次拾取物料并将其精准放置到指定位置。用户可通过快速示教功能，灵活设置拾取、放置、拍摄等运动轨迹，提升操作效率。

异常处理与循环抓取

在抓取过程中，若当前吸嘴检测到无标签，系统会自动触发飞达供料器继续出标，直至出现可抓取的标签。系统会循环执行抓取、纠偏和贴标操作，确保流程的连续性和稳定性。

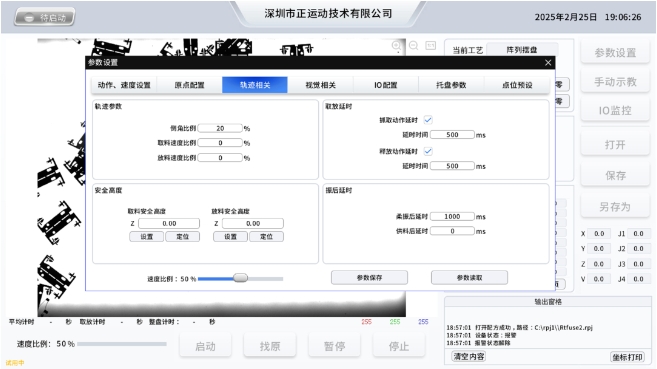

动作轨迹设置

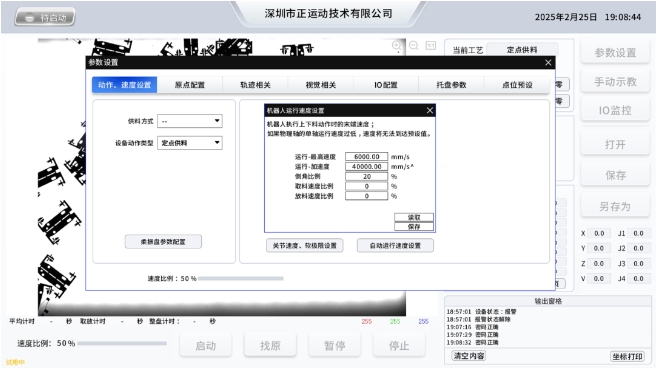

运动模式类型

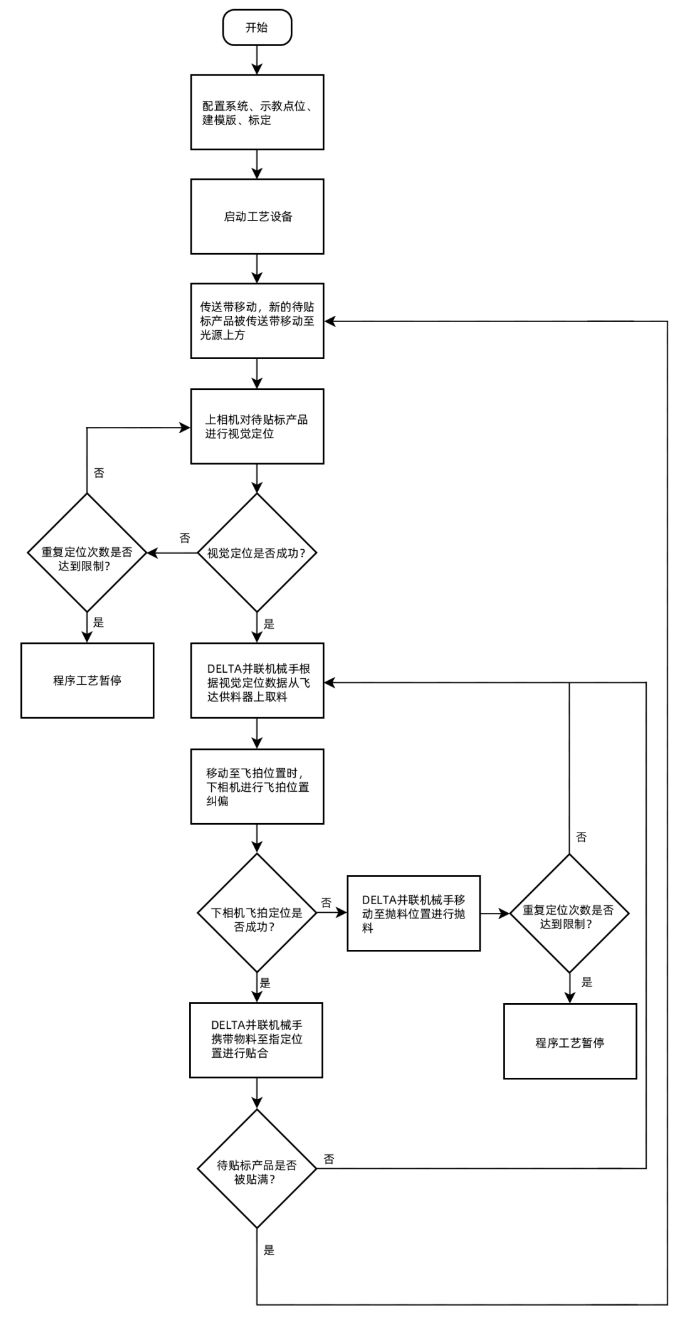

DELTA视觉对位贴合工艺流程

方案核心优势

• 操作简便：采用拖拽式中文组态界面，应用工程师经过简单培训即可快速上手，降低技术门槛。
• 开发高效：提供成熟的视觉机械手贴标解决方案，大幅缩短项目开发周期，减少用户的时间成本。
• 高度集成：支持EtherCAT总线和脉冲混合控制，集成了机器视觉、运动控制和IO逻辑控制，软硬件一体化设计，便于设备调试和故障排查。
• 节省人力成本：单人即可完成设备的运动控制、视觉调试和IO逻辑控制，有效应对工程人员流失问题，降低企业用人成本。
• 柔性生产：系统支持多物料视觉和运控配置程序存储，一键切换工艺包，灵活应对不同尺寸和形状的工件，减少硬件更换频率，缩短产线停机时间。

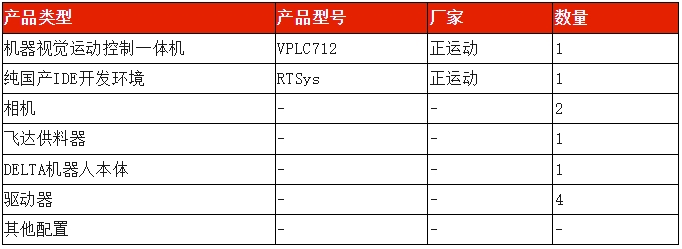

解决方案硬件配置

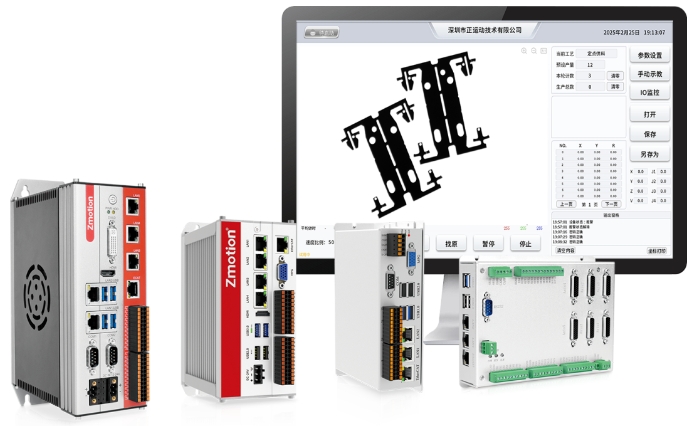

02 VPLC712机器视觉运动控制一体机

正运动技术VPLC712机器视觉运动控制一体机是一款基于x86架构的EtherCAT总线视觉运动控制器，采用一体化设计，将实时机器视觉、运动控制、IO和监控集成于一台多核控制器上，实现多任务并行实时处理自动化设备任务，通过共享内存机制，将PC部分硬件资源通过MotionRT7进行配置，实现核内高速交互，驱动执行器进行对应操作，完成设备整体的控制。

VPLC系列机器视觉运动控制一体机的安装与拆卸过程便捷，占地空间小，还能与其它控制单元部件（如伺服驱动器、传感器、编码器、控制阀等）无缝集成，提供一个完整端到端的视觉运动控制解决方案。

面向高速高精智能装备在“PC+运动控制卡”的模式下，实现多轴同步控制和高速高精运动控制！

03 RTFuse视觉对位贴合应用

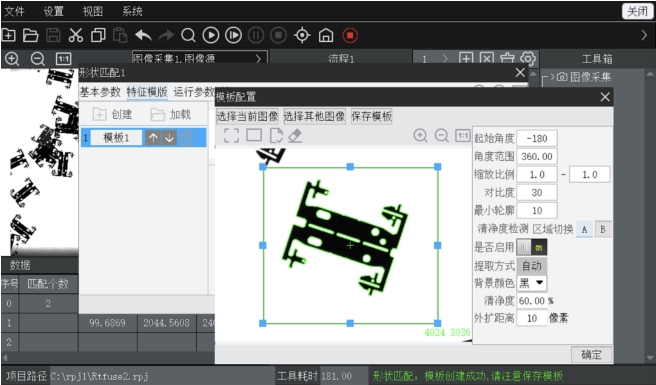

正运动技术基于VPLC系列视觉运动控制一体机，推出RTFuse视觉对位贴合解决方案。该方案结合点位示教与RTFuse视觉组态功能，为用户提供一站式、快速开发的视觉对位贴合设备，显著缩短项目开发周期。操作员只需简单调整视觉与运动控制功能模块的参数，即可快速完成物料转换，实现高速、高精度的机械手对位贴合，满足多样化生产需求。

▌相机支持

支持市面上大部分主流相机，支持4个相机并行采集、视觉飞拍。

▌快速配置

机械手、轴组、飞达供料、相机和矩阵取料、工具参数。

▌示教功能

提供取料、飞拍及放料路径等多个点位的一键示教功能。

▌坐标校准

支持相机标定，包括修改XY坐标方向和世界坐标位置补正。

▌走位标定

通过示教好的运动点位，一键即可完成自动标定。

▌系统切换

可切换至RTFuse视觉组态系统，实现视觉检测流程。

▌可视化界面

界面友好，便于用户数据监控，实时显示使能状态、回原状态、定位数量和摆放计数等。

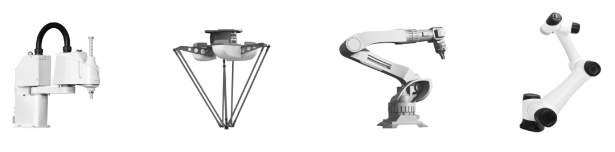

▌支持机械手类型

4轴模组、SCARA机械手、DELTA并联机械手、直角坐标机械手、6关节等
