一、 1  概述
1.1  产生背景
随着Internet的发展，人们对网络可靠性的要求越来越高。特别是对于终端用户

来说，能够实时与网络其他部分保持联系是非常重要的。一般来说，主机通过设

置默认网关来与外部网络联系，如图1所示：

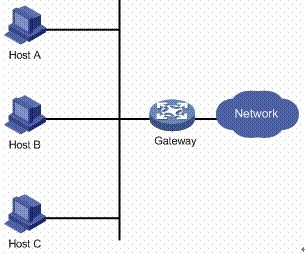

图1 常用局域网组网方案
主机将发送给外部网络的报文发送给网关，由网关传递给外部网络，从而实现主

机与外部网络的通信。正常的情况下，主机可以完全信赖网关的工作，但是当网

关坏掉时，主机与外部的通信就会中断。要解决网络中断的问题，可以依靠再添

加网关的方式解决，不过由于大多数主机只允许配置一个默认网关，此时需要网

络管理员进行手工干预网络配置，才能使得主机使用新的网关进行通信；有时，

人们运用动态路由协议的方法来解决网络出现故障这一问题，如运行RIP、OSPF等

，或者使用IRDP。然而，这些协议由于配置过于复杂，或者安全性能不好等原因

都不能满足用户的需求。
为了更好地解决网络中断的问题，网络开发者提出了VRRP，它既不需要改变组网

情况，也不需要在主机上做任何配置，只需要在相关路由器上配置极少的几条命

令，就能实现下一跳网关的备份，并且不会给主机带来任何负担。和其他方法比

较起来，VRRP更加能够满足用户的需求。
1.2  技术优点
VRRP是一种容错协议，它保证当主机的下一跳路由器出现故障时，由另一台路由

器来代替出现故障的路由器进行工作，从而保持网络通信的连续性和可靠性。
VRRP具有如下优点：
 简化网络管理。在具有多播或广播能力的局域网（如以太网）

中，借助VRRP能在某台设备出现故障时仍然提供高可靠的缺省链路，有效避免单

一链路发生故障后网络中断的问题，而无需修改动态路由协议、路由发现协议等

配置信息，也无需修改主机的默认网关配置。
适应性强。VRRP报文封装在IP报文中，支持各种上层协议。
网络开销小。VRRP只定义了一种报文——VRRP通告报文，并且

只有处于Master状态的路由器可以发送VRRP报文。
二、 2  VRRP协议介绍
2.1  相关术语
虚拟路由器：由一个Master路由器和多个Backup路由器组成。

主机将虚拟路由器当作默认网关。
VRID：虚拟路由器的标识。有相同VRID的一组路由器构成一个

虚拟路由器。
 Master路由器：虚拟路由器中承担报文转发任务的路由器。
 Backup路由器：Master路由器出现故障时，能够代替Master路

由器工作的路由器。
虚拟IP地址：虚拟路由器的IP地址。一个虚拟路由器可以拥有

一个或多个IP地址。
 IP地址拥有者：接口IP地址与虚拟IP地址相同的路由器被称为

IP地址拥有者。
 虚拟MAC地址：一个虚拟路由器拥有一个虚拟MAC地址。虚拟MAC

地址的格式为00-00-5E-00-01-{VRID}。通常情况下，虚拟路由器回应ARP请求使

用的是虚拟MAC地址，只有虚拟路由器做特殊配置的时候，才回应接口的真实MAC

地址。
优先级：VRRP根据优先级来确定虚拟路由器中每台路由器的地位。
非抢占方式：如果Backup路由器工作在非抢占方式下，则只要

Master路由器没有出现故障，Backup路由器即使随后被配置了更高的优先级也不

会成为Master路由器。
抢占方式：如果Backup路由器工作在抢占方式下，当它收到

VRRP报文后，会将自己的优先级与通告报文中的优先级进行比较。如果自己的优

先级比当前的Master路由器的优先级高，就会主动抢占成为Master路由器；否则

，将保持Backup状态。
2.2  虚拟路由器简介
VRRP将局域网内的一组路由器划分在一起，形成一个VRRP备份组，它在功能上相

当于一台虚拟路由器，使用虚拟路由器号进行标识。以下使用虚拟路由器代替

VRRP备份组进行描述。
虚拟路由器有自己的虚拟IP地址和虚拟MAC地址，它的外在表现形式和实际的物理

路由器完全一样。局域网内的主机将虚拟路由器的IP地址设置为默认网关，通过

虚拟路由器与外部网络进行通信。
虚拟路由器是工作在实际的物理路由器之上的。它由多个实际的路由器组成，包

括一个Master路由器和多个Backup路由器。Master路由器正常工作时，局域网内

的主机通过Master与外界通信。当Master路由器出现故障时，Backup路由器中的

一台设备将成为新的Master路由器，接替转发报文的工作，如图2所示。

图2 虚拟路由器示意图
2.3  VRRP工作过程
VRRP的工作过程为：
(1)        虚拟路由器中的路由器根据优先级选举出Master。Master路由器通过

发送免费ARP报文，将自己的虚拟MAC地址通知给与它连接的设备或者主机，从而

承担报文转发任务；
(2)        Master路由器周期性发送VRRP报文，以公布其配置信息（优先级等）

和工作状况；
(3)        如果Master路由器出现故障，虚拟路由器中的Backup路由器将根据优

先级重新选举新的Master；
(4)        虚拟路由器状态切换时，Master路由器由一台设备切换为另外一台设

备，新的Master路由器只是简单地发送一个携带虚拟路由器的MAC地址和虚拟IP地

址信息的免费ARP报文，这样就可以更新与它连接的主机或设备中的ARP相关信息

。网络中的主机感知不到Master路由器已经切换为另外一台设备。
(5)        Backup路由器的优先级高于Master路由器时，由Backup路由器的工作

方式（抢占方式和非抢占方式）决定是否重新选举Master。
由此可见，为了保证Master路由器和Backup路由器能够协调工作，VRRP需要实现

以下功能：
       Master路由器的选举；
       Master路由器状态的通告；
       同时，为了提高安全性，VRRP还提供了认证功能；
下面将从上述三个方面详细介绍VRRP的工作过程。
2.3.1  Master路由器的选举
VRRP根据优先级来确定虚拟路由器中每台路由器的角色（Master路由器或Backup

路由器）。优先级越高，则越有可能成为Master路由器。
初始创建的路由器工作在Backup状态，通过VRRP报文的交互获知虚拟路由器中其

他成员的优先级：
      如果VRRP报文中Master路由器的优先级高于自己的优先级，则

路由器保持在Backup状态；
      如果VRRP报文中Master路由器的优先级低于自己的优先级，采

用抢占工作方式的路由器将抢占成为Master状态，周期性地发送VRRP报文，采用

非抢占工作方式的路由器仍保持Backup状态；
    如果在一定时间内没有收到VRRP报文，则路由器切换为Master状态。
VRRP优先级的取值范围为0到255（数值越大表明优先级越高），可配置的范围是1

到254，优先级0为系统保留给路由器放弃Master位置时候使用，255则是系统保留

给IP地址拥有者使用。当路由器为IP地址拥有者时，其优先级始终为255。因此，

当虚拟路由器内存在IP地址拥有者时，只要其工作正常，则为Master路由器。
2.3.2  Master路由器状态的通告
Master路由器周期性地发送VRRP报文，在虚拟路由器中公布其配置信息（优先级

等）和工作状况。Backup路由器通过接收到VRRP报文的情况来判断Master路由器

是否工作正常。
Master路由器主动放弃Master地位（如Master路由器退出虚拟路由器）时，会发

送优先级为0的VRRP报文，致使Backup路由器快速切换变成Master路由器。这个切

换的时间称为Skew time，计算方式为：（256－Backup路由器的优先级）/256，

单位为秒。
当Master路由器发生网络故障而不能发送VRRP报文的时候，Backup路由器并不能

立即知道其工作状况。Backup路由器等待一段时间之后，如果还没有接收到VRRP

报文，那么会认为Master路由器无法正常工作，而把自己升级为Master路由器，

周期性发送VRRP报文。如果此时多个Backup路由器竞争Master路由器的位置，将

通过优先级来选举Master路由器。Backup路由器默认等待的时间称为

Master_Down_Interval，取值为：（3×VRRP报文的发送时间间隔）＋Skew time

，单位为秒。
在性能不够稳定的网络中，Backup路由器可能因为网络堵塞而在

Master_Down_Interval期间没有收到Master路由器的报文，而主动抢占为Master

位置，如果此时原Master路由器的报文又到达了，就会出现虚拟路由器的成员频

繁的进行Master抢占现象。为了缓解这种现象的发生，特制定了延迟等待定时器

。它可以使得Backup路由器在等待了Master_Down_Interval后，再等待延迟等待

时间。如在此期间仍然没有收到VRRP报文，则此Backup路由器才会切换为Master

路由器，对外发送VRRP报文。
2.3.3  认证方式
VRRP提供了三种认证方式：
    无认证：不进行任何VRRP报文的合法性认证，不提供安全性保障。
    简单字符认证：在一个有可能受到安全威胁的网络中，可以将

认证方式设置为简单字符认证。发送VRRP报文的路由器将认证字填入到VRRP报文

中，而收到VRRP报文的路由器会将收到的VRRP报文中的认证字和本地配置的认证

字进行比较。如果认证字相同，则认为接收到的报文是合法的VRRP报文；否则认

为接收到的报文是一个非法报文。
   MD5认证：在一个非常不安全的网络中，可以将认证方式设置为

MD5认证。发送VRRP报文的路由器利用认证字和MD5算法对VRRP报文进行加密，加

密后的报文保存在Authentication Header（认证头）中。收到VRRP报文的路由器

会利用认证字解密报文，检查该报文的合法性。
三、 3  Comware实现的技术特色
3.1  监视上行链路
VRRP网络传输功能有时需要额外的技术来完善其工作。例如，Master路由器到达

某网络的链路突然断掉时，主机无法通过此Master路由器远程访问该网络。此时

，可以通过监视指定接口上行链路功能，解决这个问题。当Master路由器发现上

行链路出现故障后，主动降低自己的优先级（使Master路由器的优先级低于

Backup路由器），并立即发送VRRP报文。Backup路由器接收到优先级比自己低的

VRRP报文后，等待Skew_Time切换为新的Master路由器。从而，使得能够到达此网

络的Backup路由器充当VRRP新的Master路由器，协助主机完成网络通讯。
VRRP可以直接监视连接上行链路的接口状态。当连接上行链路的接口down时，将

Master路由器降低指定的优先级。VRRP优先级最低可以降低到1。
VRRP可以利用NQA技术监视上行链路连接的远端主机或者网络状况。例如，Master

设备上启动NQA的ICMP-echo探测功能，探测远端主机的可达性。当ICMP-echo探测

失败时，它可以通知本设备探测结果，达到降低VRRP优先级的目的。
VRRP也可以利用BFD技术监视上行链路连接的远端主机或者网络状况。由于BFD的

精度可以到达10ms，通过BFD能够快速检测到链路状态的变化，达到快速抢占的目

的。例如，可以在Master路由器上使用BFD技术监视上行设备的物理状态，在上行

设备坏掉之后，快速检测到该变化，并降低Master路由器的优先级，致使Backup

路由器等待Skew time后，抢占成为新的Master路由器。
3.2  Backup监视Master工作状态
Backup路由器在Master路由器坏掉之后，正常情况下需要等待

Master_Down_Interval才能切换为新的Master的位置，这段时间内主机将无法正

常通信，因为此时没有Master设备替它转发报文。为了解决这个网络故障，

Backup设备提供了一个监听Master工作状态的功能，使得Master路由器坏掉之后

Backup能够立即切换成为新的Master路由器，维持网络通讯。
Backup路由器监视Master路由器采用的是具有快速检测功能的BFD技术。在Backup

设备上使用该技术监视Master路由器的状态，一旦Master路由器发生故障，

Backup就可以自动切换成为新的Master路由器，将切换时间缩短到毫秒级。
四、 4  典型组网案例
4.1  主备备份
主备备份方式表示业务仅由Master路由器承担。当Master路由器出现故障时，才

会由选举出来的Backup路由器接替它工作。如图3中所示。

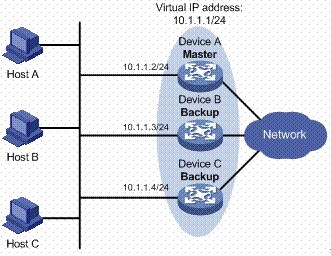

图3 主备备份VRRP

初始情况下，Device A是Master路由器并承担转发任务，Device B和Device C是

Backup路由器且都处于就绪监听状态。如果Device A发生故障，则虚拟路由器内

处于Backup状态的Device B和Device C路由器将根据优先级选出一个新的Master

路由器，这个新Master路由器继续为网络内的主机转发数据。

4.2  负载分担

在路由器的一个接口上可以创建多个虚拟路由器，使得该路由器可以在一个虚拟

路由器中作为Master路由器，同时在其他的虚拟路由器中作为Backup路由器。

负载分担方式是指多台路由器同时承担业务，因此负载分担方式需要两个或者两

个以上的虚拟路由器，每个虚拟路由器都包括一个Master路由器和若干个Backup

路由器，各虚拟路由器的Master路由器可以各不相同，如图4中所示。

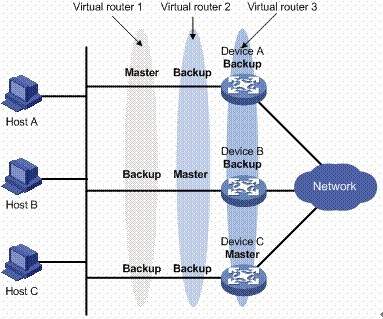

图4 负载分担VRRP
在图4中，有三个虚拟路由器存在：
    虚拟路由器1：Device A作为Master路由器，Device B和Device

C作为Backup路由器。
    虚拟路由器2：Device B作为Master路由器，Device A和Device

C作为Backup路由器。
     虚拟路由器3：Device C作为Master路由器，Device A和Device

B作为Backup路由器。
为了实现业务流量在Device A、Device B和Device C之间进行负载分担，需要将

局域网内的主机的默认网关分别设置为虚拟路由器1、2和3。在配置优先级时，需

要确保三个虚拟路由器中各路由器的VRRP优先级形成一定的交叉，使得一台路由

器尽可能不同时充当2个Master路由器。
4.3  Master使用BFD/NQA监视上行链路
VRRP可以通过BFD或NQA等快速检测协议监视一些上行敏感链路，使得Master路由

器快速地发现网络故障，降低自身的优先级，从而保证上行链路工作正常的

Backup路由器能够接替它的工作。

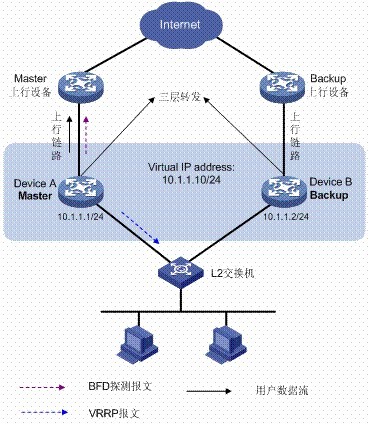

图5 Master监视上行链路
如图5所示，初始情况下，Device A作为Master路由器，承担转发任务；Device B

为Backup路由器，处于就绪监听状态。Device A使用BFD监视上行到达Internet的

链路状态。如果Device A的上行链路发生故障，Device A可以在毫秒级感知到网

络变化，立即发送低优先级的VRRP报文给Device B。如果此时Device B的优先级

高于报文中的优先级，那么它将在Skew Time时间之后切换为新的Master路由器，

之后由这个新的Master路由器为网络内的主机转发数据。
4.4  Backup使用BFD监视Master状态
为了保证网络传输的稳定性，可以在Backup设备上使用BFD技术监视Master的状态

，使得Master设备发生故障时，Backup设备能够立即切换为新的Master设备。

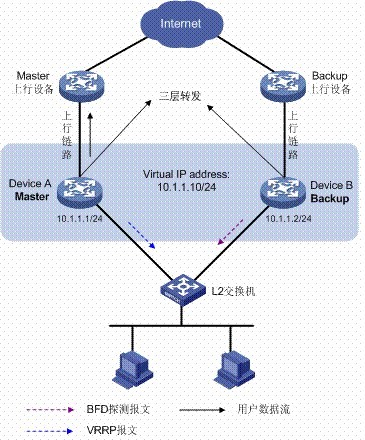

图6 Backup监视Master状态
如图6中所示，初始情况下，Device A作为Master路由器，承担转发任务；Device

B是Backup路由器，处于就绪监听状态。Device B使用BFD监视Device A上IP地址

10.1.1.1的可达性。如果Device A发生故障，Device B可以立即通过BFD感知到对

端的变化，主动切换成为新的Master设备，之后这个新Master路由器将为网络内

的主机转发数据。
五、 5  附录
5.1  参考文献
       RFC 3768：Virtual Router Redundancy Protocol (VRRP)
