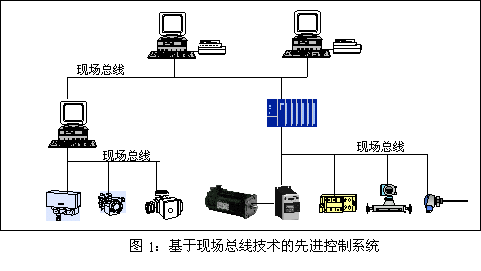

一、"总线桥"技术概念的引出 现场总线技术是目前自动化领域中最有影响力的先进技术,是计算机网络及数字通信技术在自动化领域发展的必然结果;现场总线技术给传统的自动化系统结构带来巨大变化。 基于现场总线的先进控制系统以现场总线为系统设备层和监控层通信网络、以工业PC或PLC为系统控制器、以智能仪表及现场设备为总线节点的分布式控制系统;是一种基于通用软硬件平台、开放式、与IT技术紧密结合的先进控制系统;这种系统模式已在我国很多行业中得到应用。

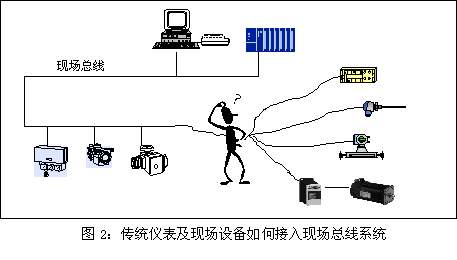

我国自动化行业应用现场总线技术的瓶颈问题:传统仪表及现场设备如何接入现场总线系统? 基于现场总线的控制系统要求现场仪表及设备必须具有相同的现场总线接口;而我国目前的实际情况是:多数传统仪表及现场设备不具备现场总线接口。完全使用国外进口设备使系统成本过高;因此, 问题1:如何将传统仪表及现场设备接入现场总线? 基于现场总线技术的控制系统是开放系统,允许不同厂家产品互连;这就为国内自动化产品制造业提供了新的机遇。但目前的实际情况是:多数传统仪表及现场设备制造企业不具备现场总线接口技术开发经验和人才;相关技术研究和人才培养不得不从零开始,因此产品开发周期过长,超出了中小企业承受能力; 问题2:如何帮助我国仪表及现场设备制造企业尽快开发出具有现场总线接口的产品? 目前,国际现场总线IEC 61158 包括了8种的现场总线标准,除了这8种之外,在我国还流行了CAN、LONWORKS等几种现场总线,在实际应用系统中经常出现几种现场总线并存的情况;因此, 问题3:如何将异型总线系统及设备接入,实现互连?

为此,鼎实创新科技公司提出 "总线桥"技术和产品,为以上三个问题提出解决方案。 二、总线桥产品 "总线桥"是系列产品统称;主要分三大类: 1.OEM系列嵌入式PROFIBUS接口 嵌入式PROFIBUS接口面向自主开发PROFIBUS-DP产品的用户,以OEM方式提供PROFIBUS-DP从站通信接口。产品是一块面积不超过25 cm2 模板插接在用户产品模板上,采用TTL异步串口或双口RAM实现与用户模板的数据交换。嵌入式PROFIBUS接口可将用户数据转换成标准PROFIBUS通信协议。 产品特点: ▼开发周期短:用户不需要了解PROFIBUS开发技术,不需要购买PROFIBUS开发系统;不需要自己编写GSD文件,可在短时间内完成开发具有自主知识产权的PROFIBUS产品;
▼应用简单:用户产品的CPU通过TTL异步串口或双口RAM实现与用户模板的数据交换。接口板自动转换成PROFIBUS-DP协议与PROFIBUS主站通信。 ▼低成本:减少用户开发成本及技术人员及技术储备成本。 ▼应用广泛:可广泛用于各种产品;如:变频器、电机启动保护装置、智能高低压电器、电量测量装置、各种变送器智能、现场测量设备及仪表等等。 ▼以OEM方式提供:因此用户对产品有自主知识产权、品牌、商标注册权。 2. B系列协议转换总线桥 通过RS-232、RS-485通信接口,将智能现场设备,如变频器、温度巡检仪、回路调节器等连接到现场总线PROFIBUS上。对于一些应用普遍的通信协议, 如OMROM/PLC的HOSTLINK串口协议、东芝变频器通信协议等,B系列协议转换总线桥有定制协议业务,支持这些协议的产品。

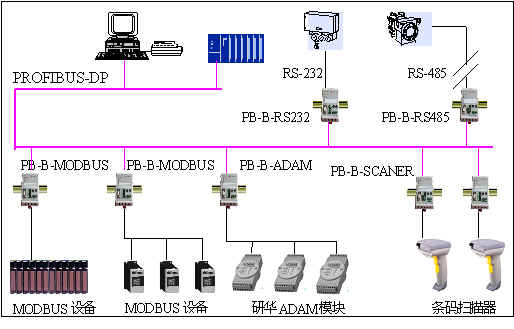

图3:应用总线桥将具有RS232/485、MODBUS等通信协议设备连接到PROFIBUS总线上
3. 网关(Gateway)系列:网关(Gateway)系列产品用于不同现场总线之间的接口,目前已有PROFIBUS-CAN网关、PROFIBUS-MODBUS网关、Ethernet(TCP/IP)-PROFIBUS网关、和Ethernet(TCP/IP)-MODBUS网关。

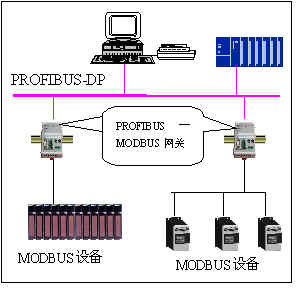

图4:PROFIBUS到MODBUS网关PB-B-MODBUS的应用

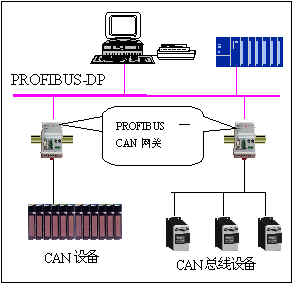

图5:PROFIBUS到CAN总线网关PB-B-CAN2.0的应用 |
