伴随企业技术改造的不断推进，企业生产自动化程度的不断提高，特别是大量基层自动控制系统的广泛应用，对于钢铁企业来讲，要实现人工对大量快速的、及时的自动控制系统的全面指挥，明显是力不从心的，不仅不能及时解决现代化生产指挥与调度中的各类问题，而且也会造成大量基层自动化系统的设备闲置与“信息浪费”。因此，必须建立起面向现代化企业的生产调度指挥中心的实际需求，基于高度集成自动化控制系统总体调度与指挥需要的生产调度指挥系统。

     本项目是结合实施方在钢铁企业三级系统多年实施经验，在对钢铁企业现场和业务理解分析的基础上，基于紫金桥实时数据库构建钢铁企业线材生产工艺监控管理系统，为将来的生产调度指挥系统打下良好的数据基础。

1.本项目建设实现的目标有;

1.1实现8座高炉和7座转炉工艺数据的采集

    将8座高炉和7座转炉的生产过程数据从自动化控制系统（PLC）中采集上来，然后通过网络传输到监控中心的实时数据库里面，实现生产数据的实时采集、实时存储和归档。

2.2建设生产工艺过程监控系统

    在实时数据库系统的基础上搭建生产工艺过程监控系统平台，将生产数据通过工艺图、流程图或管网图等各种形式做成一个个的监控画面，公司领导层和调度能够通过这些监控画面实时把控生产现场状况。另外还可以通过监控平台查看各种数据的趋势、报警预警信息等，以能够做好生产调度和协调。

2.系统数据采集系统建设：

     生产工艺过程监控系统通过采集服务器将现场的工艺过程数据进行采集，并通过网络传输到监控中心，监控中心通过管理系统进行画面组态，实现工艺监测和报警，并可以查询历史数据，分析数据趋势。系统拓扑结构图如下：

² 在工业以太网内设置一台采集站，该采集站负责从各PLC系统的主站或从站中采集生产工艺过程数据。

² 采集站通过防火墙接入内部网络，防火墙通过安全设置控制访问权限，防止内部网与工业以太网进行不安全的数据交换。

² 对于没有连网的PLC系统可以考虑让分厂自己实现连网，或在每个PLC系统中设立单独的采集站。

² 采集站通过OPC协议或PLC厂家提供的驱动进行采集，然后转发到内部网上。

3.生产工艺过程监控系统建设

3.1系统管理平台结构：

结构描述：

² 整体结构分成两个部分：服务端和应用端。

² 服务端包括：实时数据库服务器和管理服务器；实时数据库服务器负责生产工艺数据的存储、工艺画面组态等，管理服务器负责系统权限管理，关键数据的存储及汇总报表。

² 应用端包括：组态画面监控报警和历史数据的查询，调度和领导通过授权可以实现画面监控和数据查询，也可以看到关键数据报表。

3.2平台主要功能：

² 工艺过程监控

各种监控界面以工艺图的形式展示给用户，非常直观的就能看到各种生产数据。

² 历史趋势查询

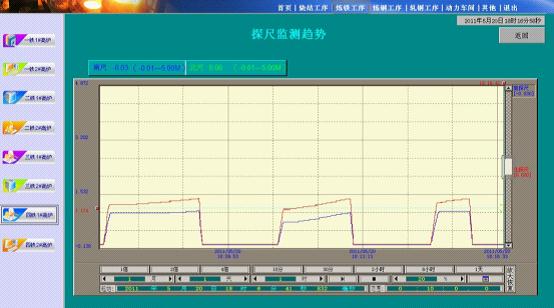

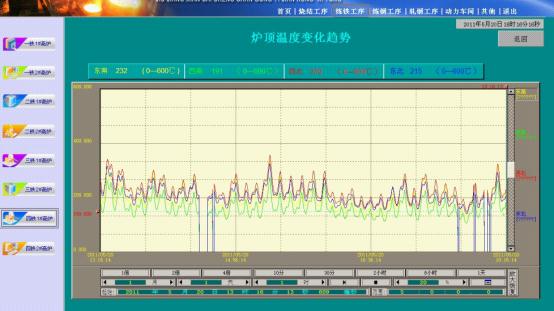

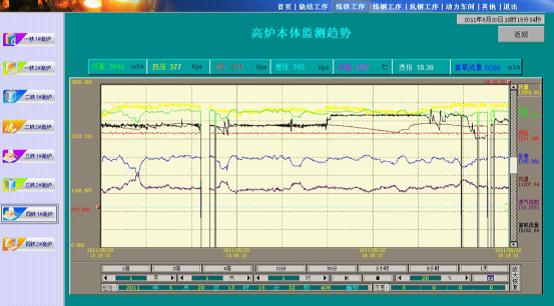

查询各个数据采集点的过去一段时间的历史趋势，以折线图的形式展示给用户，主要用于关键数据的历史追溯。

² 数据预/报警

针对重要的数据可以设定报警阀值，数据超过阀值可以根据报警的严重级别以不同的演示显示在界面上，目前支持高报、高高报、低报、低低报四个级别。

² 报警记录查询

对于产生报警的数据可以通过报警查询界面列出前一段时间出现的所有报警记录，主要用于事故的追溯和数据分析等场合。

² 报表生成

按照用户的模板生成数据报表，并可以实现报表打印等功能。

² 权限管理

对系统用户进行权限管理，授权用户可以监控或查询数据，浏览报表。

4.系统的扩展

该系统的建设充分考虑了以后的系统扩展和兼容性，该系统是未来的能源管理系统和生产调度指挥系统等信息化系统的生产工艺数据基础。

    该系统的数据采集平台都是使用的工业现场普遍使用的成熟的软硬件产品，支持工业标准通信协议（OPC），所以以后的扩展也不存在任何障碍；实时数据库采用紫金桥实时数据库，成熟可靠，将来系统数据量增加时可以追加点数授权，现有数据不会丢失。因此该系统的扩展性和兼容性非常好。
