微嵌组态人机界面（HMI）与单片机通信及数据保存的应用

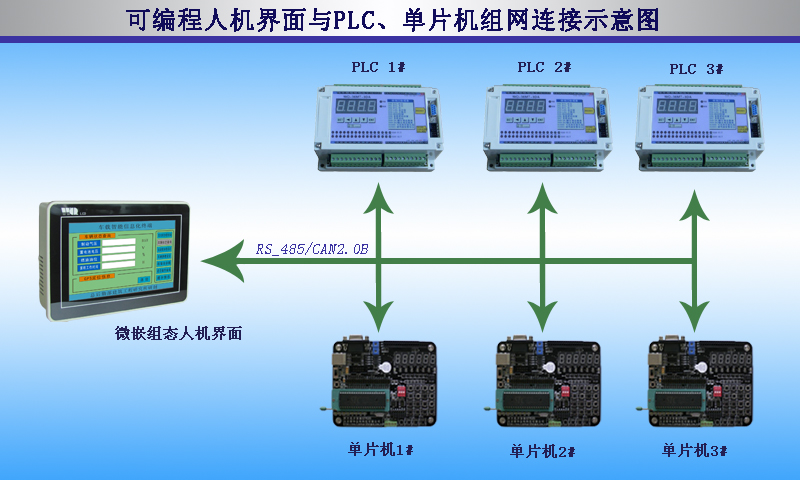

我们做开发很多时候，涉及到单片机控制的产品都需要用到一个显示界面（正确称为人机界面最为合适，简称HMI），然而，单单显示又是不够的，很多单片机主板采集到的模拟量，数字量等数据需要进行保存功能，人机界面与单片机断电之后，等下次设备再次开机的时候，又需要把之前的数据以一定的表格，曲线显示出来，这种功能称之为断电数据保存功能。解决的方案有2种：
1.单片机主板里面集成EEROM等掉电存储芯片。这种是最为传统的解决方案，优点在于一般的单片机工程师都能够想到，缺点是成本比较高，增加编程的难度，尤其是数据量大的时候，芯片的价格也相应增长。如果是用在数据量比较少的场合，用单片机里面的EEROM就可以了。
2.选择带有数据保存功能的人机界面，更复杂的还有配方等功能。这种方案的优势很明显，节约成本，单片机主板设计简单，编程也方便，存储容量更大，还可以时时把相关采集数据以excel等文件的格式复制到U盘。
现在就做个例程，介绍如何把单片机采集的各路数据进行保存，整改，对比，复制到U盘等等。
该工程应用实例是基于测控行业的一种仪器设计的，模拟量采集有16路，涉及到精确的数据我们可以采用32位有符号数表示。
相关步骤如下：
1.安装相应的嵌入式组态软件，这里以微嵌组态软件为例，它可以提供工业标准的Modbus RTU协议和简单的自由协议接口函数。
安装好组态软件之后，打开软件点击 “新建”，如下图：
2.选择人机界面HMI的型号，这里选择WQT_T8048_070(800*480),点击下面的新增按钮，表示新增与人机界面连接的设备串口
这里选用工业标准的Modbus RTU协议作为与单片机连接的协议，当然也可以选择自由协议（free protocol）。点击下一步，进入工程描述状态，这些根据个人情况填写，填写之后点击确定进入画面编辑状态。
3.再点击菜单栏的设置菜单进入“配方管理器”
4.进入配方界面之后点击“新增”，输入配方的名称。
在“写配方到设备”选择HMI 的LD寄存器地址 20000处，“从设备读配方”同样也是选择HMI的LD寄存器20000处，因为本人机界面的数据保存功能寄存器是从LD20000到LD30000.
数据 那里选择32位有符号数，然后新增，因为是16路数据采集功能，所以是 16*2*5（2是因为32有符号数，5等下解释）=160，新增到RW161 .然后点击确定，点击确定配方界面。
5.建立配方数据表格，这个可以在人机界面元件中找到 配方表格
具体的属性设置如下：在“控制”界面的“配方条目索引”选择 你刚才定义的配方名称即可
在表格显示中增加列数，分别是公差尺寸，公差上限，公差下限，标准差下限，标准差上限这5列。
如何保存这些数据呢？我们要在旁边添加一个保存数据按钮，称为多功能按钮，再增加一个备份按钮，步骤设置属性如下：
当然为了安全清楚的把数据保存到U盘，可以用一个指示灯指示U盘保存数据情况
至于如何将单片机采集到的数据保存到HMI的LD20000到LD30000这些寄存器，需要用到一些简单的宏指令编写，也是简单的C语言而已，这些就是如何保存数据的大概步骤。
|
