矩形科技N80 恒压供水节能方案
用户用水量一般是动态的，供水不足或供水过剩的情况时有发生。而用水和供水之间
的不平衡集中反映在供水的压力上，即用水多而供水少，则压力低；用水少而供水多，则压
力大。保持供水压力的恒定，可使供水和用水之间保持平衡，即用水多时供水也多，用水少
时供水也少，从而提高了供水的质量。
在生产生活供水时，若自来水供水因故压力不足或短时断水，可能影响生活质量，严重
时会影响生存安全，如发生火灾时，若供水压力不足或或无水供应，不能迅速灭火，可能引
起重大经济损失和人员伤亡。所以，用水区域采用恒压供水系统，能产生较大的经济效益和
社会效益。
随着电力技术的发展，变频调速技术的日臻完善，以变频调速为核心的智能供水控制系
统取代了以往高位水箱和压力罐等供水设备，起动平稳，起动电流可限制在额定电流以内，
从而避免了起动时对电网的冲击；由于泵的平均转速降低了，从而可延长泵和阀门等东西的
使用寿命；可以消除起动和停机时的水锤效应。其稳定安全的运行性能、简单方便的操作方
式、以及齐全周到的功能，将使供水实现节水、节电、节省人力，最终达到高效率的运行目
的。
通常在同一路供水系统中，设置多台常用泵，供水量大时多台泵全开，供水量小时开一
台或两台。在采用变频调速进行恒压供水时，就用两种方式，其一是所有水泵配用一台变频
器；其二是每台水泵配用一台变频器。后种方法根据压力反馈信号，通过PID 运算自动调整
变频器输出频率，改变电动机转速，最终达到管网恒压的目的，就一个闭环回路，较简单，
但成本高。前种方法成本低，性能不比后种差，但控制程序较复杂，是未来的发展方向，我
公司开发的N80 系列恒压供水控制系统就可实现一变频器控制任意数马达的功能。
N80-M22MAD 自带PID 功能，输入7 路开关量，输出8 路继电器，输入4 路模拟量（0-10V，
或0-20 毫安，4-20 毫安），输出3 路模拟量（0-10V，或0-20 毫安，4-20 毫安），1 路RS232
通讯口，1 路RS485 通讯口。
N80-M44MAD 自带PID 功能，输入16 路开关量，输出16 路继电器，输入6 路模拟量（0-10V，
或0-20 毫安，4-20 毫安），输出6 路模拟量（0-10V，或0-20 毫安，4-20 毫安），1 路RS232
通讯口，3 路RS485 通讯口，1 路以太网接口。
N80-M39MAD 自带PID 功能,输入12 路开关量，输出12 路继电器，输入13 路模拟量，
输出2 路模拟量，是专门为空压机、恒压供水等节能设备开发的节能专用PLC，支持3 路380V
交流电输入，6 路电流互感器输入，2 路压力传感器输入，2 路PT100 温度传感器输入，1
路以太网接口。
N80 控制器根据系统管网压力，输出0-10V 或4-20 毫安信号控制变频器的频率，稳定
供水压力。可以通过文本显示器，触摸屏、PC 电脑以及GPRS 远程设定系统参数，例如，恒
定压力，换泵时间，工作方式等等。
一、 两泵恒压供水方案
1、 两泵恒压供水工艺流程

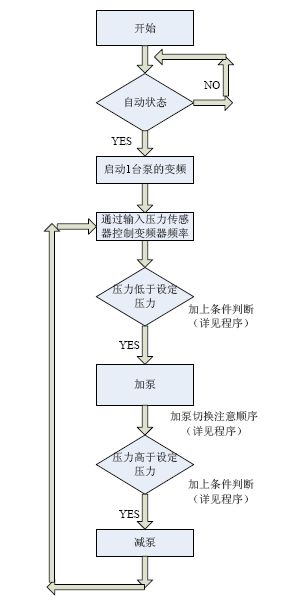

图1.1 两泵工艺流程图
2、 两泵恒压供水系统电气图

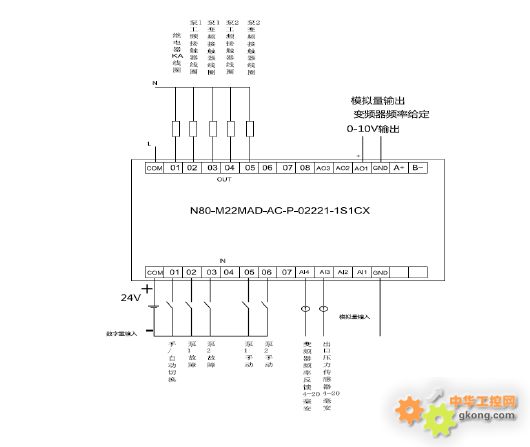

图1.2 两泵电气图
3、 两泵恒压供水系统IO 定义

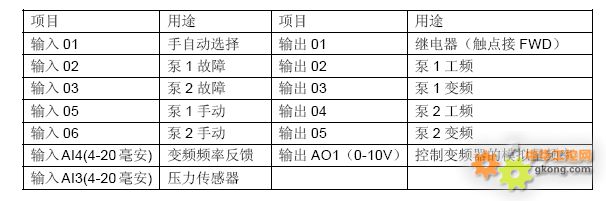

表1 两泵系统IO 定义
4、 两泵恒压供水操作画面

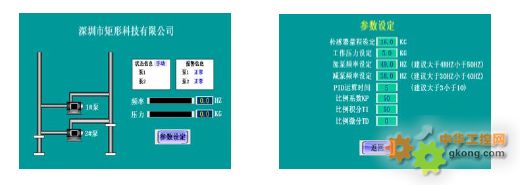

图1.3 两泵工作画面 图1.4 两泵参数画面
5、 两泵恒压供水系统配置
矩形科技N80-M22MAD-AC 壹台
7 寸触摸屏 壹台
CBL25 通讯电缆 壹条
4-20 毫安压力传感器 壹个（例如量程为0-1.6MPa）
交流继电器 壹个
交流接触器 肆个(请根据电机大小选配)
热继电器 贰个（用于电机过载保护）
按钮 若干
指示灯 若干
控制柜 壹套
二、 三泵恒压供水方案
1、 三泵恒压供水工艺流程

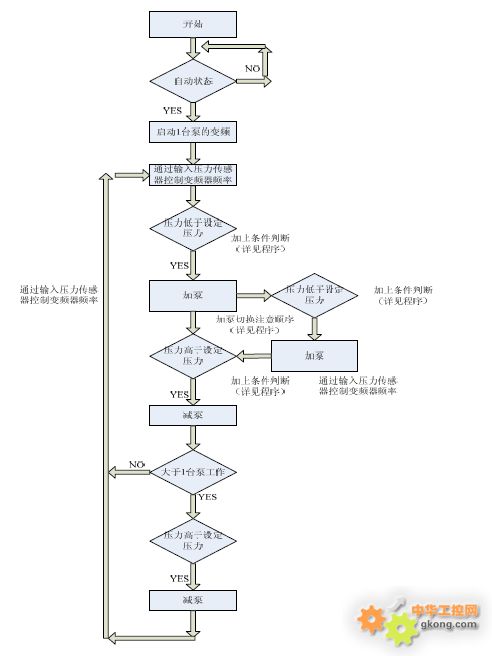

图2.1 三泵工艺流程图
2、 三泵恒压供水系统电气图

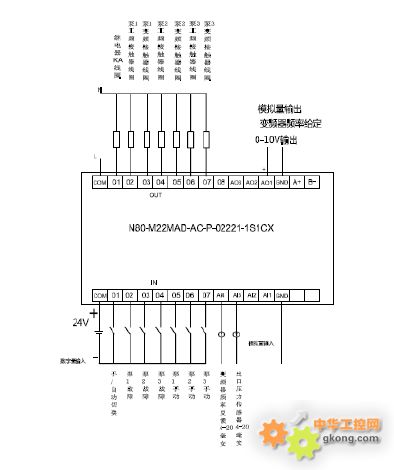

图2.2 三泵电气图

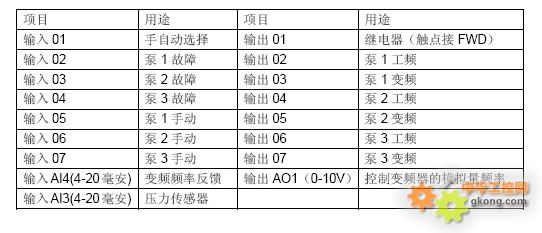

3、 三泵恒压供水系统IO 定义

4、 三泵恒压供水操作画面

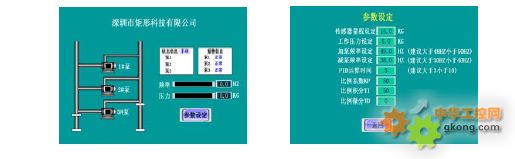

                   图2.3 三泵工作画面                                        图2.4 三泵参数画面
5、 三泵恒压供水系统配置
矩形科技N80-M22MAD-AC 壹台
7 寸触摸屏 壹台
CBL25 通讯电缆 壹条
4-20 毫安压力传感器 壹个（例如量程为0-1.6MPa）
交流继电器 壹个
交流接触器 陆个(请根据电机大小选配)
热继电器 叁个（用于电机过载保护）
按钮 若干
指示灯 若干
控制柜 壹套
