一、分离饼图整体运行效果
首先看一下整体运行效果图：

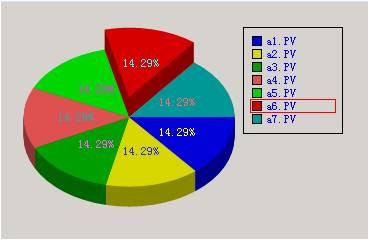

立体运行效果图（图1）

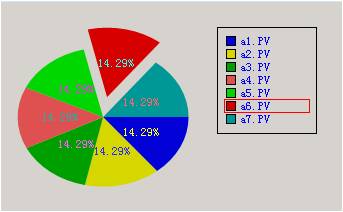

平面运行效果图（图2）
分离饼图是在原有饼图基础上的渲染优化和功能增加。优化方面主要使用GDI+进行了图像渲染，使画面看起来更加流畅和平滑。功能方面增加了饼块的分离效果。
分离分为2种：立体分离和平面分离。立体分离的效果如图1所示，饼块按照Y轴向上分离；平面分离如图2所示，饼块按照自身角度背离其他饼块的方向分离。
二、分离饼图组件使用方法及接口函数说明
1、组件安装
紫金桥组态软件图库里选择【分离饼图】组件，如下图3所示：

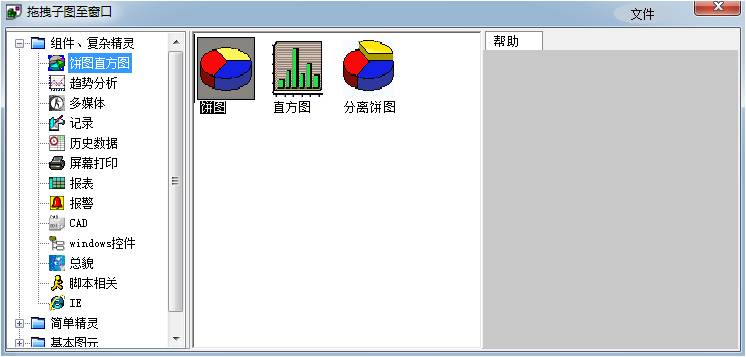

选择分离饼图组件(图3)
2、组件属性

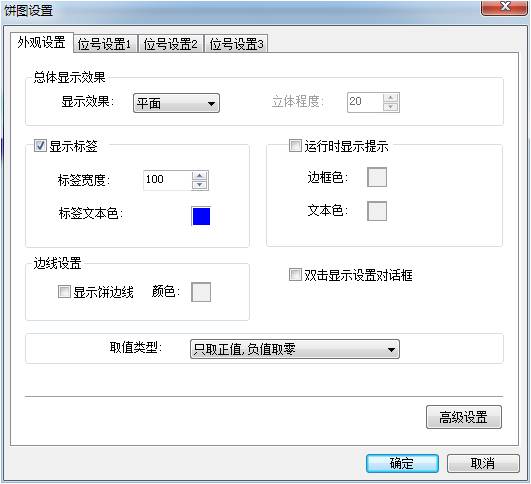

基本属性（图4）

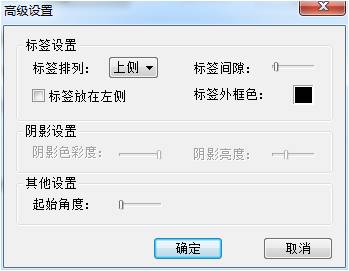

高级属性（图5）
属性分为2类：基本属性和高级属性。基本属性定义了组件的主要外观设置，高级属性中可以设置标签、阴影、起始角度等。
3、组件接口函数说明：
1）GetTagName(Int nIndex) As String
函数说明:
按照索引得到对应饼块的表达式或位号名。
参数说明:
nIndex : 整数类型，对应饼块的索引号。
2）SetTag(Int nIndex, String csTagName, String csDesc, Int nColor, String csTip) As Int
函数说明:
按照索引增加或更改一个饼块。
参数说明:
nIndex : 整数类型，对应饼块的索引号。
csTagName : 字符串类型，饼块对应的位号名，注意在运行时动态增加的只可为位号名，不可是包括运算符在内的表达式。
csDesc : 字符串类型，饼块对应的标签。
nColor : 整数类型，饼块对应的颜色。
csTip : 字符串类型，饼块对应的提示。
3）ShowSetDlg()
函数说明:
显示设置对话框。
4）SetSelTag(Int nIndex)
函数说明:
设置指定索引号的饼块为选中项。
参数说明:
nIndex : 整数类型，指定饼块的索引号。
5）GetSelTag() As Int
函数说明:
返回当前选中项的索引号。
三、总结：
随着紫金桥组态软件使用范围的不断拓展，对软件功能和画面会有更高的要求，紫金桥软件也会依据应用进行不断的完善。
|
