概述
Modbus 协议是应用于电子控制器上的一种通用语言。通过此协议，控制器相互之间、控制器经由网络（例如以太网）和其它设备之间可以通信。它已经成为一通用工业标准。有了它，不同厂商生产的控制设备可以连成工业网络，进行集中监控。然而，Modbus协议在串口和以太网之间运行是非常困难的，这就需要一个通讯的网关作为二者的桥梁来帮助整合他们。
网关支持一个以太网和RS-232/422/485 口来连接各种类型的支持 Modbus协议的设备。通过Modbus/TCP 和 Modbus /ASCII/RTU 协议转换, 带有以太网的 PLC可以使用 RS-232/422/485 接口来实现与仪器的无缝通讯。
组网方案一:
组网方案说明:
传统的支持MODBUS协议的串口设备都可以通过RS-232或者RS-485进行通讯,而RS-485网络限制了最多只能有32个MODBUS设备,并且传输距离最多只能有1.2KM。通过MODBUS通讯网关，就可以通过以太网将所有的MODBUS串口设备连接起来，从而将单一的MODBUS网络扩展到TCP/IP网络所能到达的地方。

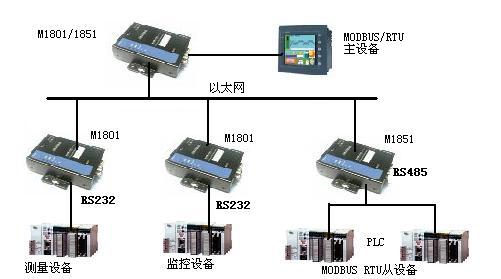

组网图为：
组网方案二：
组网方案说明：
主设备是支持以太网接口，并且采用MODBUS/TCP主模式。通过网关来连接分散在各处的MODBUS串口从设备，从而达到数据采集和控制的目的。（RS-232/RS-422模式下，一个网关可连接一个串口设备。RS-485模式下，一个网关最多可以支持31个串口设备）
组网图为：
组网方案三：
组网方案说明：
主设备采用串口通讯，从设备具有以太网接口，并且运行在MODBUS/TCP从模式下。网关通过以太网连接串口主设备和MODBUS/TCP从设备，一个最多支持4个MODBUS/TCP从设备。

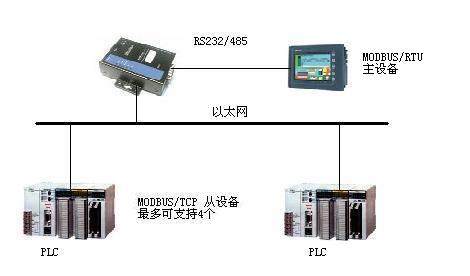

组网图为：
|
