隔离变送器的定义　　
隔离变送器的作用
隔离变送器的分类
隔离变送器的选型
隔离变送器的应用

隔离变送器的定义：
　　隔离变送器是将交流电流，交流电压，电阻信号、位移信号、风力信号、压力信号、温度信号、直流电压,直流电流信号按线性比例转换成相互隔离的不同直流电压或电流信号的小型仪器仪表设备，但专业技术人员也称之为隔离器，电量隔离器、信号隔离分配器（指单通道输入多通道输出时）、隔离转换器、信号隔离器、信号隔离变送器等，总之称谓是五花八门，不同公司生产的隔离变送器产品给取名不一样,总体上称隔离变送器的企业是比较常见的产品名称称谓。
更多隔离变送器技术资料下载请访问：http://www.jsd-iae.com

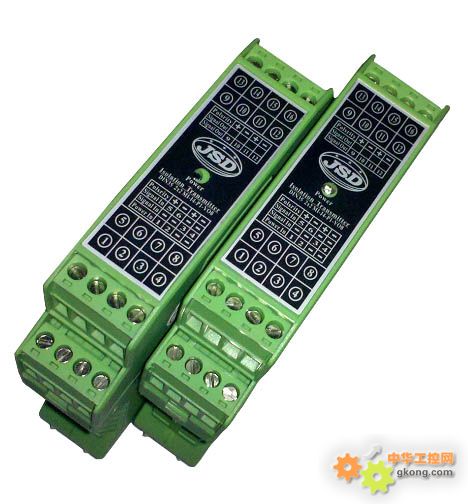

隔离变送器图片：

隔离变送器的作用：
　　具有隔离、放大、转换、远传、保护作用
   　为什么要隔离？工业现场的环境条件是很恶劣和复杂的，各种干扰（天体放电干扰、雷电干扰、发电机频率干扰、变频器频率干扰、电晕电火花放电干扰、其他电气设备频率干扰、感应干扰、地线回路干扰等）通过不同的耦合方式（电容耦合、电磁耦合、共阻抗耦合、漏电流耦合）进入测量系统，使测量结果偏离精准，严重时会让测量系统不能工作，因此要对工业信号进行干扰抑制，也就是采取隔离措施，隔离变送器就派上用场了。
   　什么是隔离？隔离就是破坏干扰途径，切断干扰耦合通道，从而达到抑制干扰的一种技术措施。常用的隔离方法有：电磁隔离、调制隔离、光耦隔离、光纤隔离，电容隔离。
      转换、放大、远传，保护作用：
   　1、将一种形式的信号转换成另一种形式的信号。
   　2、将各种物理量转换成标准的工业控制信号：比如Pt100的热电阻温度信号转换成0-5V的模拟量信号，0-5A交流电流信号转换成0-10V或是4-20mA的模拟量信号、0-500VAC信号转换成4-20mA的模拟量信号等
   　3、标准模拟量信号转换：如4-20mA转换成0-10V,0-5V转换成0-20mA
   　4、将微弱的信号放大成易处理的标准模拟量信号，将容易受干扰的直流电压信号转换成直流电流信号，并将信号进行无失真远距离传送，像4-20mA信号可以传至1000米或更远。
      5、保护作用：
      信号远距离传输时,当有雷击浪涌或高电压脉冲,会造成采样系统设备 (DCS、PLC、PC，控制设备) 损坏，加设隔离变送器可以保护上端重要控制设备、控制器件、仪器仪表及下端接收设备的安全，如PLC、DCS、工控机、数据采集卡、仪器仪表等，采用隔离器就有隔离耐压的作用，这就起到了有效的保护了采样设备。（有一部分隔离变送器产品以“自身损坏”的方式保护其仪器设备或其他器件的安全，不安全的信号先把隔离器烧坏，隔离器烧坏后信号通路被切断，仪器设备或其他器件得以保护。）

隔离变送器分类：
　　1、隔离变送器：

　　工业生产中为保证仪器仪表，PLC、DCS系统之间的信号互不干扰，提高电气安全性能。保证设备安全正常的运行，需要将输入的电压、电流或频率、电阻、压力、风力、功率等信号进行采集、放大、变换、分配、无失真远传和进行抗EMC电磁干扰处理，再输出一组或多组隔离的国际标准电流和电压信号，安全的送给二次仪表、PLC、DCS、AD采集、工业自控使用。

　　2、隔离配电器：

　　隔离配电器分两种，信号采集时都采用两线制传输方式，两者之间的区别就是要单独提供工作电源，既要为传感器，变送器等一次仪表提供24V配电电源，同时又要对输入的电流信号进行采集、放大、转换、分配、无失真远距离传输及进行抗干扰处理，再输出一组或者多组隔离的电流或电压信号，供后面的二次仪表、PLC、DCS、PC、发电机、电机等设备使用。

　　3、安全栅：

　　用于特殊的工业现场（如燃气公司、化工厂、石油开采）不但需要两线制传输，既提供配电电源又有信号隔离、采集、分配、变换及远传作用，同时还需要具有安全火花防爆的功能，可靠地遏制工作电源功率、防止工作电源、信号及地之间的点火，限流、降压双重限制信号及电源回路，把进入危险场所的能量限制在安全定额范围内。

隔离变送器选型要点
　　现在市场上生产销售的隔离变送器品种繁多，为方便广大用户选型，现将选型要点总结如下：
1、输入信号特点
   　选型时明白自己的隔离放大器/变送器信号有什么样的特点，隔离器的输入信号一般都是电量信号，但电量信号也有不同，比如:直流信号、交流信号，但交流有电流也有电压之分，有频率的还有功率的，有热电偶也有热电阻，有mV级的也有大信号，有位移的，有模拟量的也有RS-485、RS-232数字信号的。
2、信号输出特点
   　一般输出信号是接PLC、DCS、控制室，PC或仪器仪表设备等，那么隔离变送器的输出信号一定要和这些设备的输入信号相匹配。最常见的输出信号有4-20mA，0-20mA，0-10V，0-5V，1-5V等模拟量信号,但也有RS-485、RS-232数字信号。同时还要清楚输入与输出信号的路数（指多少路输入与输出）
3、工作电源
     隔离变送器一般都需要电源（虽然有无源式的隔离器，工作电源只是从隔离变送器内部取了输入信号来驱动隔离器工作），常用的工作电源有直流电源和交流电源,交流的工作电源常用的有:220VAC，直流工作电源常用的有:24VDC、15VDC、12VDC、5VDC,不常用的电源有48VDC、72VDC、110VAC等。
4、产品电气特性
a、隔离电压(2500VDC/60s以上)
b、精度等级(0.1%、0.2%)
c、非线性失真(小于0.1%)
d、工业级温度范围(-45~+85)
e、稳定可靠性能(大于50万小时)
f、带负载能力（大于等于350R）
g、温度飘移系数（光耦的在100PPM以内，磁电的在35PPM以内）
以上特性绝定产品品质及可靠稳定性，最为重要。
5、安装方式（封装方式）
     隔离变送器一般采用DIN35mm导轨安装，接线时有采用接线端子式及穿孔式的，这种安装方式的隔离器安装在机柜或控制室中。由于现在国内IC集成度越来越高，隔离变送器便出现了类似IC封装一样的隔离器产品，产品分为：SIP、DIP封装，这就是PCB板焊接封装的产品(如深圳捷晟达科技的JSD MI-V(I)x-Px-V(I)Ox系列及其他系列 )采集的芯片封装方式(SIP12脚)，现在国内的 SIP、DIP封装的隔离器产品内部采用了SMD贴片工艺设计，该隔离器的出现，给国内电子设计者们提供了优良的隔离产品，为设计者们节约PCB板空间，使工业自动化产品的集成度更高了，提升了产品的竟争能力。
　　
6、尺寸要求
     隔离变送器设计日趋小型化，小型化的目的就是减少占用空间。当然应该允许用户密集安装，密集安装则存在散热问题，那么必须降低内部功耗。所以选用时要注意产品的内部功耗，以免功耗过大。深圳捷晟达科技的隔离变送器产品都是薄身结构、小体积、高精度、高线性度、工业级温度范围，低功耗设计。
隔离变送器发展趋势：
     现在市场上出现了许多以微处理器为核心的隔离器，用户现场具有可编程功能，有无线信号收发功能，通过软件能和计算机通讯，使用灵活性很高，对顾客来讲可以减少库存数量,降低使用成本，以微处理器为核心的隔离器必将成为这个工业自动化领域的主流。如捷晟达科技的JSD 81 AD08系列的模拟信号转数字信号(RS-485/RS-232)采集器产品就是以微处理器为核心的隔离器产品。

编辑本段隔离变送器应用:
　　1、石油开采、水处理相关行业
2、自动化控制工程
3、电器成套、开关柜、配电盘厂家
4、钢厂、化工厂、冶金厂、煤矿开采
5、对温度、压力、液位、流量等物理量的测量、采集、变换、放大及远传
6、太阳能光伏发电系统、风光互补系统、蓄电池、通信电源、电机车及电动车PID系统专用
7、原子能研发机构、航天控制系统（专用JSD OI-V1-P4-VO4及JSD OI-I4-P1-IO1直流信号变送器）
8、直流电流/电压信号的隔离、转换及放大
9、工业现场信号隔离及远程长线无失真传输
10、 模拟量信号地线干扰抑制及模拟量隔离、采集、变换及远传
11、 4~20mA/0~20mA/0~5V/0~10V等传感器信号的隔离、变换及远传
12、仪器仪表与传感器信号收发
13、电量隔离测控的工业现场
14、电力监控、医疗设备隔离安全栅
15、克服各种设备之间的干扰并对模拟量信号采集、隔离、变换及远传
