概述
磁致伸缩位移（液位）传感器，通过内部非接触式的测控技术精确地检测活动磁环的绝对位置来测量被检测产品的实际位移值的；该传感器的高精度和高可靠性已被广泛应用于成千上万的实际案例中。
由于作为确定位置的活动磁环和敏感元件并无直接接触，因此传感器可应用在极恶劣的工业环境中，不易受油渍、溶液、尘埃或其它污染的影响。此外，传感器采用了高科技材料和先进的电子处理技术，因而它能应用在高温、高压和高振荡的环境中。传感器输出信号为绝对位移值，即使电源中断、重接，数据也不会丢失，更无须重新归零。由于敏感元件是非接触的，就算不断重复检测，也不会对传感器造成任何磨损，可以大大地提高检测的可靠性和使用寿命。
工作原理
传感器的核心包括一条铁磁材料的测量感应元件，一般被称为"波导管"，一个可以移动的永磁铁，
磁铁与波导管会产生一个纵向向的磁场。每当电流脉冲(即"询问信号")由传感器电子头送出并通过波导管时，第二个磁场便由波导管的径向方面制造出来。 当这两个磁场在波导管相交的瞬间，波导管产生"磁致伸缩"现像，一个应变脉冲即时产生。这个被称为"返回信号"的脉冲以超声的速度从产生点(即位置测量点)运行回传感器电子头并被检测器检出来。准确的磁铁位置测量是由传感器电路的一个高速计时器对询问信号发出到返回信号到达的时间周期探测而计算出来，这个过程极为快速与精确无误。
利用计算脉冲的运行时间来测量永磁铁的位置为我们提供了一个绝对值的位置读数，而且永远不需要定期重标或担心断电后归零的问题。非接触式的测量消除了机械磨损的问题，保证了最佳的重复性和持久性。
由于我们对铁磁材料，磁效和超声过程的广泛认知与多年的生产经验，我司对市场上高精度的非接触式位置测量保持着无可匹敌的性能标准。
产品特点
内部非接触式测量、性能价格比高、多种输出方式可供选择、防浪涌、防射频干扰、不需定期标定和维护、安装方便、高精度、高稳定性、高可靠性、使用寿命长、具有输入电源反向极性保护功能、结构精巧、环境适应性强、隔离防爆型（可选）
应用领域
伺服液压油缸活塞位置反馈或预置研磨机械位置反馈或预置
木材加工定位控制
水轮机导叶开度的检测与控制
纸张和塑料薄膜成型
挤注模具机械
吹塑
工程机械
金属成型/剪切冲压
其它机械定位和位移检测
水坝闸门*伺服汽缸活塞位置反馈或预置
铸锻机床位移控制
注塑机模板定位与监测
汽轮机气阻阀门开度的检测与控制
玻璃压制
塑料机械改造
气动缸
钢材滚压
食品加工
港口机械
船舶舵机伺服系统
注意事事项
其二是调频干扰和静电干扰的问题，调频干扰和静电干扰都有可能让直线位移传感器的电子尺的显示数字跳动的。所以，电子尺的信号线与设备的强电线路要分开线槽。电子尺必须强制性地接地。信号线需要使用屏蔽线，而且电箱的一段应该跟屏蔽线接地的。如果有高频干扰的时候，通常使用万用表的电压测量就会显示正常，但是显示数字就是会跳动不停的；而出现静电干扰时，出现的情况也是跟高频干扰一样的。要证明看是否是静电干扰时，只需用一段电源线把电子尺的封盖螺丝跟机器上的某一些的金属短接起来就可以了，只要一短接起来，静电干扰就会马上消除掉。但是如果要消除掉高频干扰就很难用上面的方法了，可以试下暂停高频干扰源，看显示结果会不会更好，以此来判断是不是高频干扰的问题。其三如果出现显示数据有规律地跳动，或者是没有显示数据，技术人员就需要检查连接线绝缘是不是出现破损的现象，并且判断是否跟机器的外壳很有规律地接触而导致的对地短路。其四位移传感器的对中性、平行度以及角度的具体要求问题，安装直线位移传感器的对中性需要很好，但是平行度可以允许有±0.5mm的误差，角度可以允许有±12°的误差。但是如果平行度误差和角度误差都是偏大的话，这样会出现显示数字跳动的情况。那么出现这样的情况的时候，必须要对平行度和角度进行调整了。
最后就是位移传感器接线问题，直线位移传感器的三条线是不可以接错的，电源线和输出线是不可以调换的。如果上面的线接错的话，就会出现线性误差很大的情况，要控制的话是很难的，控制的精度也会变得很差，而显示很容易出现跳动的现象等等。以上五点情况都是位移传感器安装使用时需要特别注意的。
其二是调频干扰和静电干扰的问题，调频干扰和静电干扰都有可能让直线位移传感器的电子尺的显示数字跳动的。所以，电子尺的信号线与设备的强电线路要分开线槽。电子尺必须强制性地接地。信号线需要使用屏蔽线，而且电箱的一段应该跟屏蔽线接地的。如果有高频干扰的时候，通常使用万用表的电压测量就会显示正常，但是显示数字就是会跳动不停的；而出现静电干扰时，出现的情况也是跟高频干扰一样的。要证明看是否是静电干扰时，只需用一段电源线把电子尺的封盖螺丝跟机器上的某一些的金属短接起来就可以了，只要一短接起来，静电干扰就会马上消除掉。但是如果要消除掉高频干扰就很难用上面的方法了，可以试下暂停高频干扰源，看显示结果会不会更好，以此来判断是不是高频干扰的问题。其三如果出现显示数据有规律地跳动，或者是没有显示数据，技术人员就需要检查连接线绝缘是不是出现破损的现象，并且判断是否跟机器的外壳很有规律地接触而导致的对地短路。其四位移传感器的对中性、平行度以及角度的具体要求问题，安装直线位移传感器的对中性需要很好，但是平行度可以允许有±0.5mm的误差，角度可以允许有±12°的误差。但是如果平行度误差和角度误差都是偏大的话，这样会出现显示数字跳动的情况。那么出现这样的情况的时候，必须要对平行度和角度进行调整了。
最后就是位移传感器接线问题，直线位移传感器的三条线是不可以接错的，电源线和输出线是不可以调换的。如果上面的线接错的话，就会出现线性误差很大的情况，要控制的话是很难的，控制的精度也会变得很差，而显示很容易出现跳动的现象等等。以上五点情况都是位移传感器安装使用时需要特别注意的。

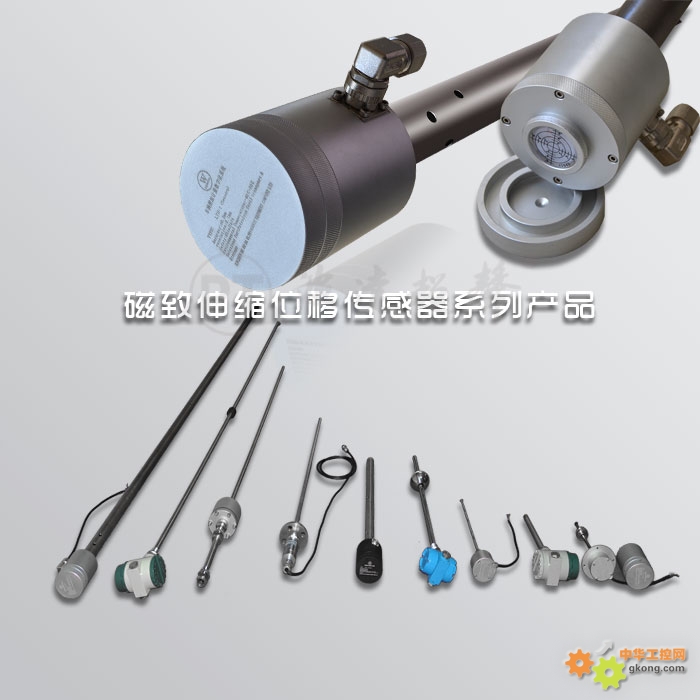

分类
一、通用滑块磁致伸缩位移传感器/磁悬浮位移传感器
采用非接触式磁悬浮测量技术。此技术能提供高精準、直接和绝对值的位移输出。非接触式设计不但方便安装，而且能消除所有工作磨损而带来的误差。
铝成型外壳符合IP65标準，保證能工作於苛刻和高尘埃污染的环境。固定夹片提供灵活和简易的安装方式，适合一般机械使用。总括而言，MTM磁悬浮位移传感器非常坚固耐用，是要求严格的工业环境中最理想选择
二、油缸内置式磁致伸缩位移传感器
l磁致伸缩位移传感器采用非接触式超声波测量技术。能提供最佳的线性和绝对值的位置测量。
 内置式磁致伸缩位移传感器
l铝成型外壳能配合两种形式的永久磁铁滑块进行非接触式测量。
l直接取替电阻式电位器，而无须机械修改。
l开放式导轨型外壳设计能减少因安装失误而损坏传感器。
标准规格
测量数据直线位移
供应电源+24Vdc(20.4-28.8Vdc)
输入保护极性保护至-30Vdc,过压保护至36Vdc
用电量50-140mA(按量程而定)
绝缘强度500Vdc(DC地端对机器接地端)
输出0-10Vdc,10-0Vdc双输出,最低负载电阻5kΩ
分辨率无限(取决於控制器A/D与电源纹波)
重复精度满量程的<±0.005%
非线性度满量程的<±0.01%(最大±90μm)
工作温度-40至85℃
防护级数IP65(当正确连接上插头时)
振盪指标10-2000Hz/IEC标準68-2-6
冲击指标100g(单一冲击)/IEC标準68-2-27(耐久性)
更新时间0.5ms1200mm以内/1.0ms2400mm以内/2.0ms4800mm以内
抗压强度安装在液汽缸内时为600bar
固定方式螺纹M20X2.0
外壳材料铝，经阳极化处理/外保护管为,法兰盘为304不锈钢精密铸造
WXH-2Q01系列磁致伸缩移传感器是专为液压缸而设计。耐压外管与六角法兰为100%不锈钢，可以直接安装进液压缸里。电子部分与耐压外管为模块组装设计，即两者可完全分离。在特殊情况下，只需拨出电子部份进行校准，而耐压外管无需与液压缸分离。此设计减少重置液压缸时间，大大提高生产效率。
电子部份为IP65等级，使电子模块受到最佳的抗震，防尘和防潮保护。输出连接为业界常用的油制插头（DIN43650），既方便又容易接线。除了适合液压系统外，也同样适合机械外置安装。在无需定期维护情况下，提供绝对和准确的重复输出。
|
