同轴电缆测试
最近某通讯设备公司在设备性能测试中发现，设备发出的射频信号总是达不到要求，技术人员对设备的主板、天线、软件等进行了长时间的测试检查依然没有发现问题，让他们感到非常疑惑。后来联系到我们明辰智航工程师，经过我们的观察询问，发现设备和天线之间是通过同轴电缆连接的，而最近他们刚好更换了同轴电缆的供应商，这些同轴电缆没有经过测试，客户也不清楚怎样测试。下面我们来了解下同轴电缆测试。
对于铜缆测试，我们讨论了很多关于平衡类的双绞线铜缆布线相关内容，例如6类（CAT 6）、超6类（CAT 6A）和8类（CAT 8）。尽管这种布线类型被广泛应用于支持语音、数据和视频的以太网传输，但这并不意味着它是您可能遇到的铜缆布线类型。
同轴电缆(英文简称“coax”)长期以来一直用于传输数据和视频信号，它是支持10BASE2和10BASE5以太网的媒介之一，可分别实现长达185米或500米的10 Mb/s传输。术语“同轴”是指电缆的中心导体及其屏蔽层的轴或中心点相同。有些同轴电缆可能有多个屏蔽层，例如四屏蔽同轴电缆，该电缆包含两层屏蔽，每层屏蔽均由铝箔外包裹丝网构成。同轴电缆的这种屏蔽特性使其具有较强的抗电磁干扰能力，能够远距离传输高频信号。
虽然我们通常认为同轴电缆只应用于宽带视频和有线电视(CATV)家庭应用，但在商业企业环境中，从闭路电视(CCTV)、音频和视频到射频天线，甚至一些网络连接，都可以找到它的身影。因此，非常有必要理解这种电缆媒介以及了解如何对其进行测试。
主要类型
有多种不同类型的同轴电缆都支持较宽范围的专业应用，例如卫星通信、工业、军事和海洋应用。三种更常见的非工业同轴电缆类型是RG6、RG11和RG59，其中RG6更常用于企业环境的CCTV和CATV等应用。RG11的中心导体比RG6粗，这意味着其插入损耗更低，信号传输距离也更远。然而，较粗的RG11电缆成本更高且非常不易弯曲，这使其不适合在室内应用中部署，而更适合用于长距离的室外安装或笔直的骨干链路。RG59的灵活性优于RG6，但其损耗较高，除了距离短且线槽空间有限的低带宽、低频率模拟视频应用(汽车中的后视摄像头)外，很少用于其他应用。
同轴电缆的阻抗也各有不同——通常为50Ω、75Ω和93 Ω。50 Ω同轴电缆具有较高的功率处理能力，主要用于无线电发射器，例如业余无线电设备、民用波段电台和对讲机。75 Ω电缆可以较好地保持信号强度，主要用于连接各种类型的接收设备，例如有线电视(CATV)接收器、高清电视机和数字录像机。93 Ω同轴电缆在20世纪70年代和80年代早期用于IBM大型机网络，应用非常少且昂贵。虽然现今大多数应用中更常遇到的是75 Ω的同轴电缆阻抗，但需要注意的是同轴电缆系统中的所有组件都应具有相同阻抗，以避免连接点处发生可能造成信号丢失和降低视频质量的内部反射。
用于中心局(也称为T3线)传输业务的数字信号3 (DS3)信号也采用同轴电缆，包括75 Ω 735型和734型。735型电缆的覆盖距离长达69米，而734型电缆的覆盖距离长达137米。RG6电缆也可用于传输DS3信号，但覆盖距离较短。
测试很容易
对于任何同轴电缆，成功安装取决于使用高质量组件和正确的安装技术，尤其是连接器的安装尤为重要。插入损耗受安装链路总长度影响，是确保同轴电缆支持预期应用的主要参数。
ANSI/TIA-568-4.D规定了针对75 Ω宽带同轴电缆、电线和连接硬件的要求，以确保其支持有线电视、卫星电视和其他宽带应用。对于插座和各分配点之间的布线子系统1来说，RG6的长度限值为46米，RG11的长度限值为90米。对于分配点之间的布线子系统2来说，RG6的长度限值仍然为46米，而RG11的长度限值增加到100米。对于上述每一种部署，TIA-568-4.D均规定了其在5MHz至1002MHz频率范围内的插入损耗限值。

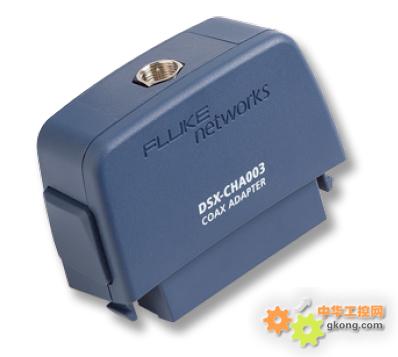

使用福禄克网络的DSX-CHA003同轴电缆适配器以及DSX CableAnalyzer系列铜缆认证仪可轻松进行测试。DSX-CHA003同轴电缆适配器支持RG6和RG11同轴电缆，可在整个频率范围内测试TIA插入损耗限值。由于插入损耗受安装链路长度的影响很大，因此即使电缆损坏或连接器安装不良致使其性能下降，较短的链路也可能通过测试；DSX CableAnalyzer还提供长度标度的测试限值，可根据布线的实际测量长度自动调整插入损耗限值。
DSX CableAnalyzer还为中心局应用中使用的734型、735型和RG6同轴电缆提供长度标度的DS-3测试限值。DSX CableAnalyzer还可以测试用于支持传统10BASE2或10BASE5以太网的50Ω同轴电缆。
最后，经过给客户进行讲解和同轴电缆测试，得出客户同轴电缆损耗过大，同时通过我们DSX CableAnalyzer线缆认证测试仪的HDTDR功能进行故障定位，迅速发现了客户同轴电缆的故障位置，帮助客户解决了问题，得到了用户的肯定，客户领导当场就决定采购一台高性能的DSX2-8000线缆认证测试仪。
|
