S7-1200外形及安装

所有的 SIMATIC S7-1200 硬件都具有内置安装夹，能够方便地安

装在一个标准的 35 mm DIN 导轨上。这些内置的安装夹可以咬合

到某个伸出位置，以便在需要进行背板悬挂安装时提供安装孔。

SIMATIC S7-1200 硬件可进行竖直安装或水平安装。这些特性为用

户安装 PLC 提供了最大的灵活性，同时也使得 SIMATIC S7-1200

成为众多应用场合的理想选择。

可拆卸的端子

所有的 SIMATIC S7-1200 硬件都配备了可拆卸的端子板。因此只需

要进行一次接线即可，从而在项目的启动和调试阶段节省了宝贵的

时间。除此之外，它还简化了硬件组件的更换过程。

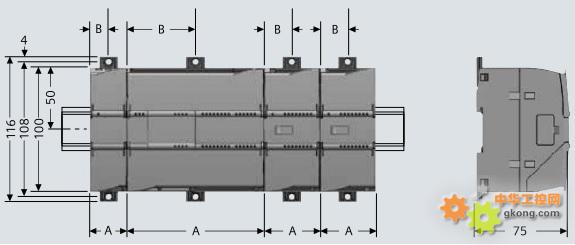

紧凑的结构

所有的 SIMATIC S7-1200 硬件在设计时都力求紧凑，以节省在控制

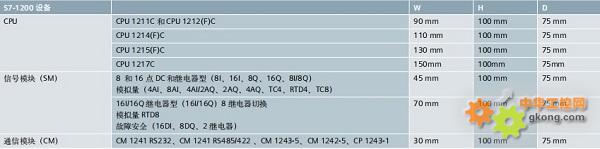

柜中的安装占用空间。例如，CPU 1215C 的宽度仅有 130 mm，

CPU 1214C 的宽度仅有 110 mm，CPU 1212C 和 CPU 1211C 的宽

度也仅有 90 mm。通信模块和信号模块的体积也十分小巧，使得

这个紧凑的模块化系统大大节省了空间，从而在安装过程中为您提

供了最高的效率和灵活性

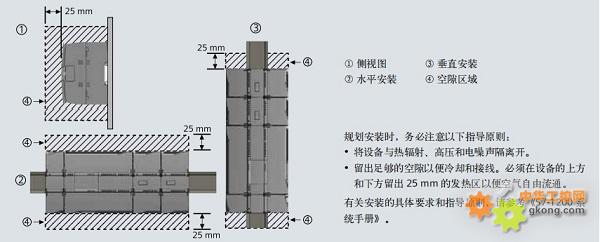

规划安装时，务必注意以下指导原则：

• 将设备与热辐射、高压和电噪声隔离开。

• 留出足够的空隙以便冷却和接线。必须在设备的上方

和下方留出 25 mm 的发热区以便空气自由流通。

有关安装的具体要求和指导原则，请参考《S7-1200 系

统手册》
