本节主要讲解如何通过Python编程调试ZMC432CL-V2的脉冲闭环功能。

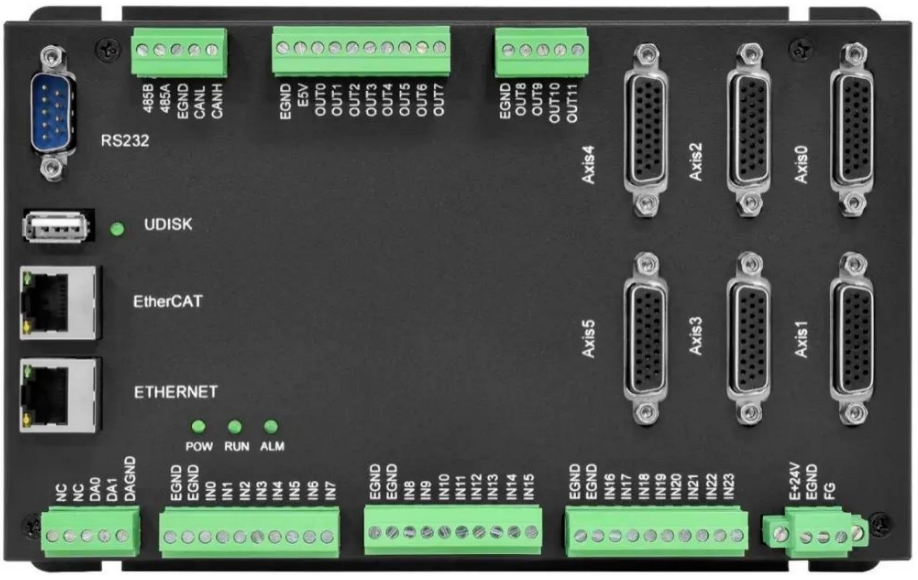

ZMC432CL-V2高性能多轴运动控制器是一款兼容EtherCAT总线和脉冲型的独立式运动控制器，具备高速实时反馈功能，支持脉冲全闭环控制，能够实现高精度、高响应速度的运动控制。高精度定位，有效消除机械传动误差，满足高精密加工场景应用要求。
ZMC432CL-V2硬件功能特性：
1.丰富的运动控制功能：支持直线、圆弧、空间圆弧、螺旋插补等。
2.硬件接口丰富：支持脉冲轴（带编码器反馈）和EtherCAT总线轴，具备24路输入和12路输出的通用IO，部分为高速IO，2路模拟量输出(DA)。
3.EtherCAT刷新周期最快达250us，满足高速通信需求。
4.支持4通道硬件比较输出、硬件定时器、运动中精准输出，适用于多通道视觉飞拍等场合。
5.支持掉电检测、掉电存储，多种程序加密方式，能够有效防止系统故障，保护项目工程文件数据，并提高系统的可靠性。
6.通过纯国产IDE开发环境RTSys进行项目开发，可实时仿真、在线跟踪以及诊断与调试，简便易用，支持多种高级上位机语言联合编程进行二次开发。
更多关于ZMC432CL-V2详情介绍点击→步进控制的光栅尺全闭环解决方案：32轴EtherCAT总线运动控制器ZMC432CL-V2。
Python语言如何调用ZMotion的动态库进行项目开发
此案例Python开发环境
操作系统环境 ：Win11_64位
Python版本：python-3.10.10-amd64.exe
Pycharm版本：pycharm-community-2024.1.3.exe
一.python开发前对环境、解析器进行配置。
1.安装汉化包：点击file→setting→plugins，然后搜索Chinese中文包。
2.python解析器安装Pyside2软件包（QT库）：File→Settings→Project pythonProject。

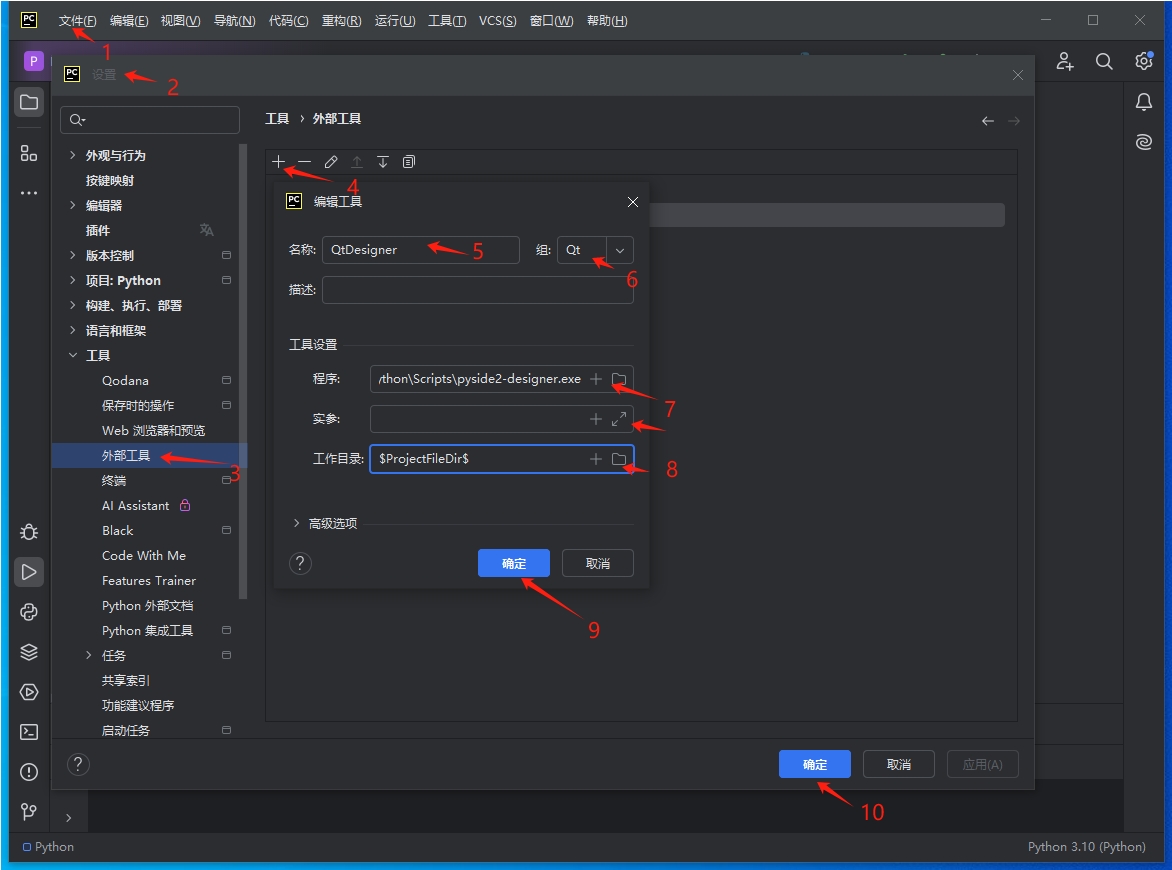

3.配置自定义控件：File→Settings→Tools→External Tools点击+新增自定义工具。
自定义QtDesigner
目的：用于生成.ui文件
Name：QtDesigner
Group：Qt
Program：PySide2安装路径下的 designer.exe 路径
例如：C:\Python\Python39\Scripts\pyside2-designer.exe
Working directory：$ProjectFileDir$
自定义Pyside2-uic
目的：将制作好的.ui文件转化为.py文件
Name：Pyside2-uic
Group：Qt
Program：Python安装目录下Scripts\pyside2-uic.exe
例如：C:\Python\Python39\Scripts\pyside2-uic.exe
Arguments：$FileName$ -o $FileNameWithoutExtension$.py
Working directory：$FileDir$
自定义Pyside2-rcc
目的：将图片文件转化为.py文件
Name：Pyside2-rcc
Group：Qt
Program：Python安装目录下Scripts\pyside2-rcc.exe
例如：C:\Python\Python39\Scripts\pyside2-rcc.exe
Arguments：$FileName$ -o $FileNameWithoutExtension$_rc.py
Working directory：$FileDir$
4.配置好自定义控件后，后续可以直接在pycharm菜单中使用。
二.python+Qt进行项目创建与UI设置、添加ZMotion动态库。

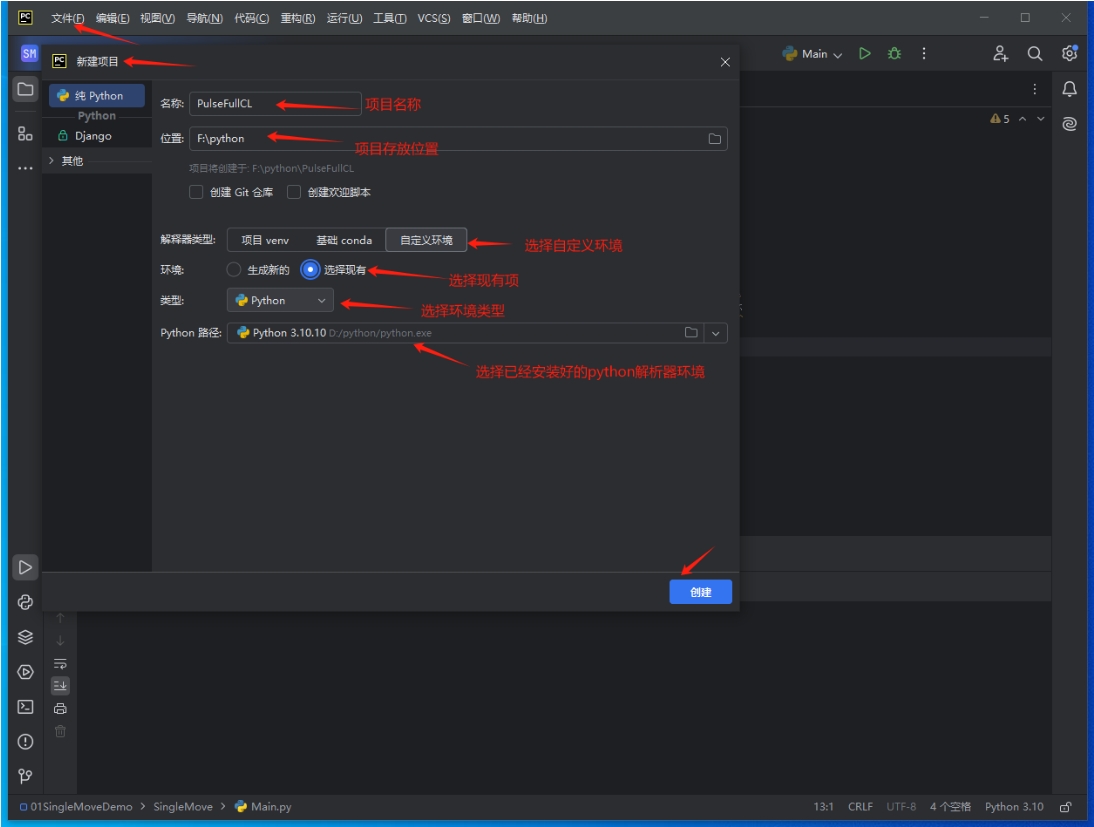

1.新建项目：文件→新建项目。
2.UI设置界面。

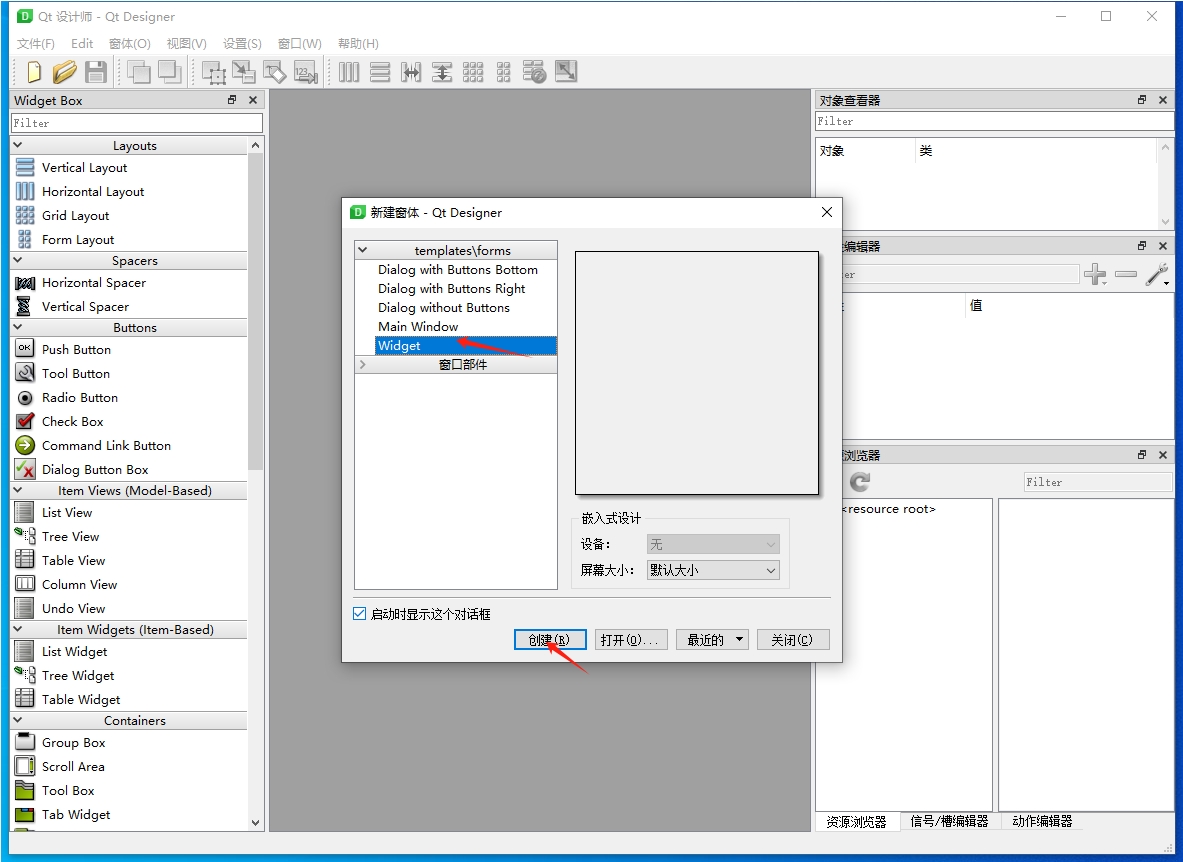

（1）进入项目ui设置界面：工具→Qt→QtDesigner。
（2）设置项目Ui:通过拖动控件到界面设置ui。
（3）ui设置完后保存文件：文件→保存。
3.python运行UI。
（1）添加UI运行的python文件：选中项目右键→新建→Python File。
（2）Ui_Weiget文件里面添加UI处理的类。
from PySide2.QtCore import QFile
from PySide2.QtUiTools import QUiLoader
class UiInterFace:
def __init__(self):
# 从文件中加载UI定义
q_state_file = QFile("mainWeiget.ui")
q_state_file.open(QFile.ReadOnly)
q_state_file.close()
# 从 UI 定义中动态 创建一个相应的窗口对象
self.ui = QUiLoader().load(q_state_file)

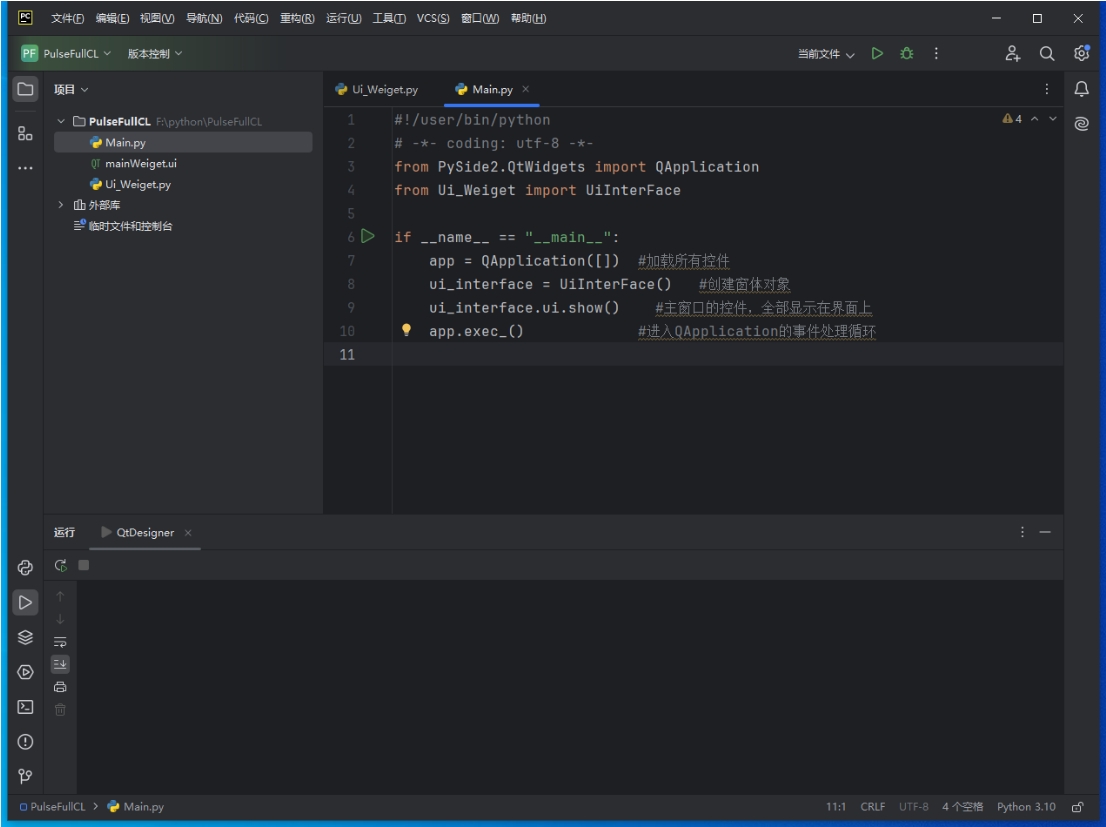

（3）同步骤（1）添加主运行python文件Main，并添加主入口运行函数。
from PySide2.QtWidgets import QApplication
from Ui_Weiget import UiInterFace
if __name__ == "__main__":
app = QApplication([]) #加载所有控件
ui_interface = UiInterFace() #创建窗体对象
ui_interface.ui.show() #主窗口的控件，全部显示在界面上
app.exec_() #进入QApplication的事件处理循环
（4）此时在Main文件点击运行按钮，可以运行程序显示UI界面。
4.添加库文件、库函数封装的Python文件。
（1）找到厂家提供的光盘资料里面的python函数库，路径如下（64位库为例）。

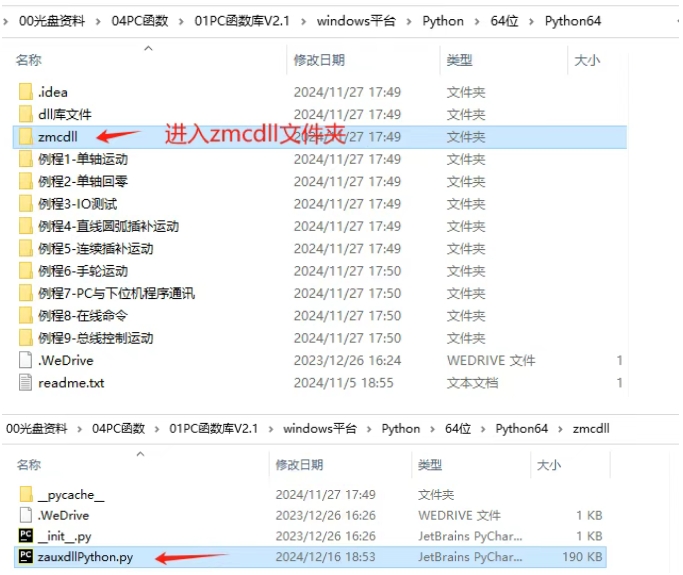

a.进入厂商提供的光盘资料找到“04PC函数\01PC函数库V2.1\windows平台\Python”文件夹，据需要选择对应的函数库，这里选择64位库。
b.进入“64位”后打开文件夹“Python64”找到“dll库文件”与“zmcdll”。
（2）将厂商提供的python的库文件以及相关文件复制到新建的项目中。

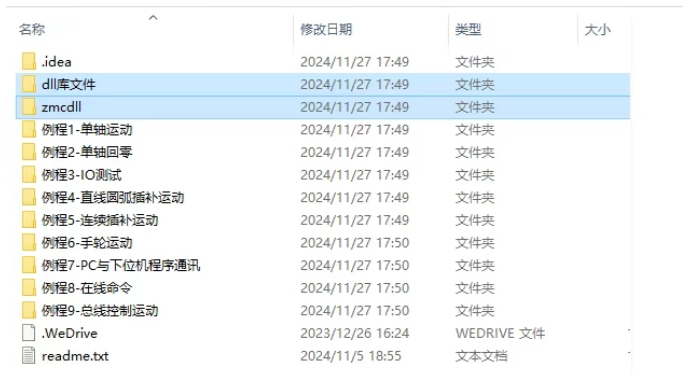

a.进入“dll库文件”选中zauxdll.dl，zmotion.dll两个文件复制到项目中。
b.进入“zmcdll”选中zauxdllPython.py文件复制到项目中。

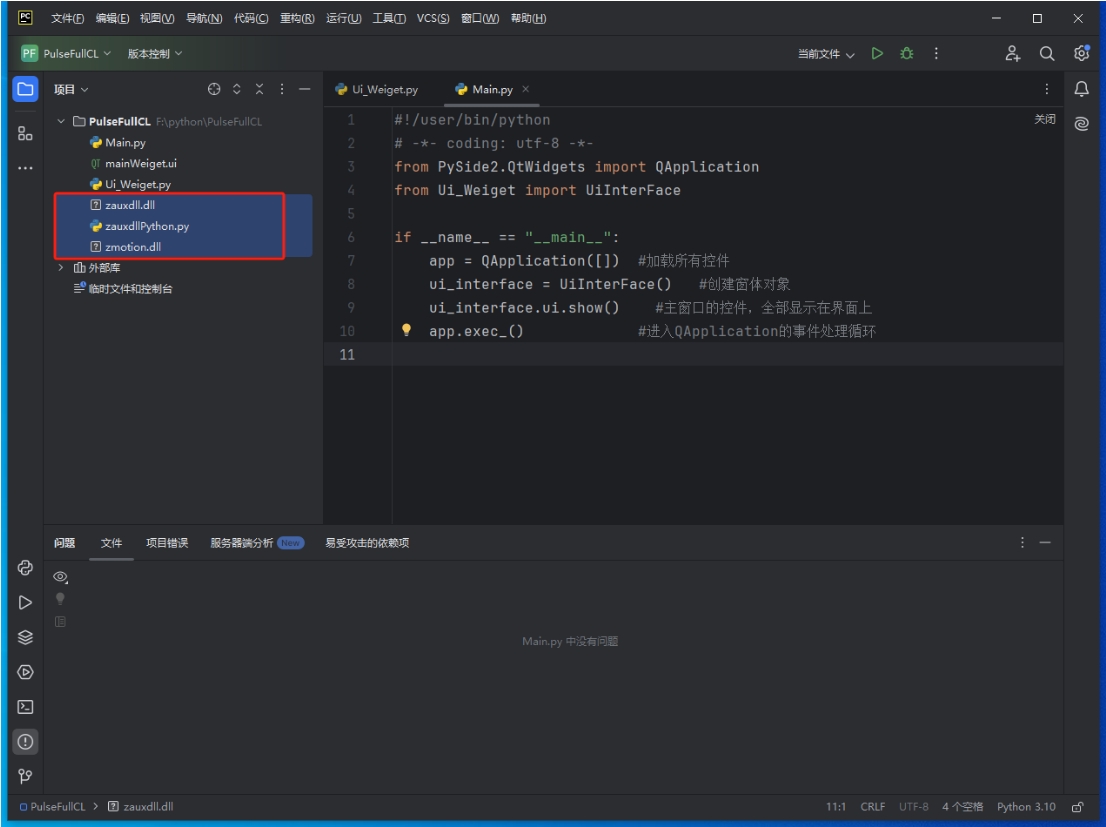

c.把对应的库文件与封装的运动Python文件粘贴到项目中后。

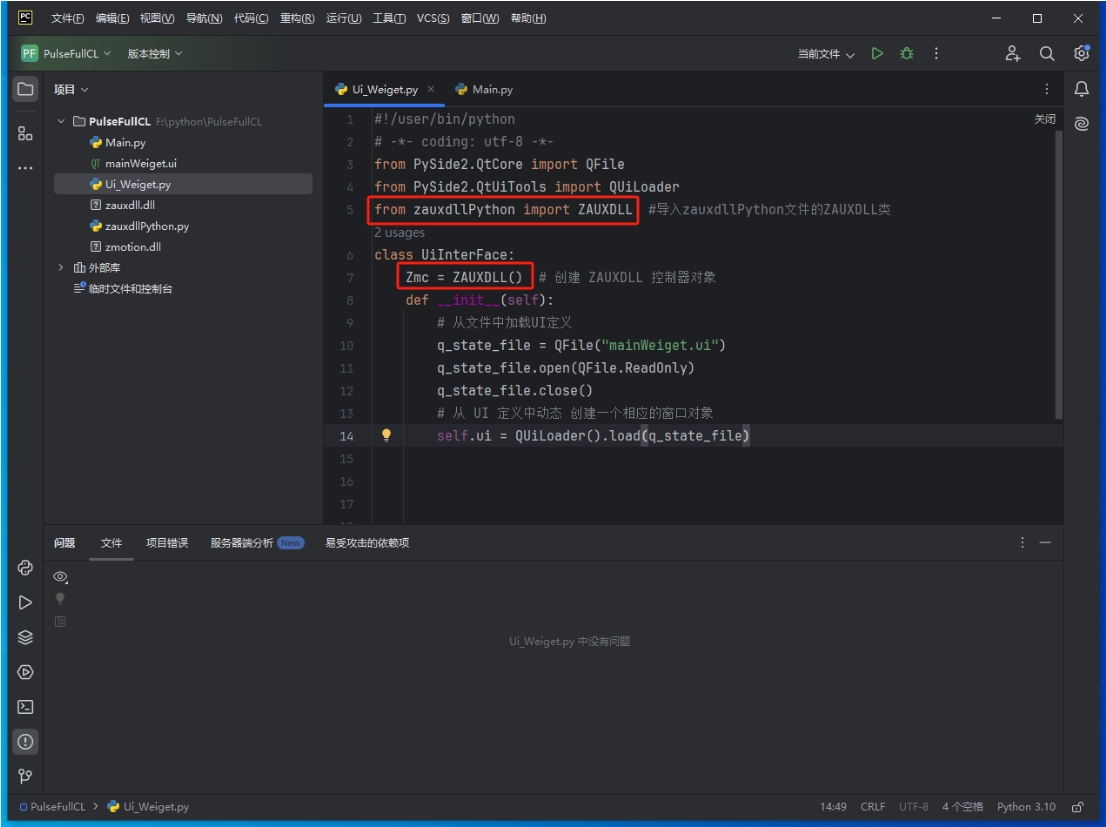

（3）进入ui的python文件在文件开头处导入zauxdllPython文件的ZAUXDLL类，并在界面类中创建ZAUXDLL对象。
PC函数介绍
1.PC函数手册可在光盘资料查看，具体路径如下。
2.连接控制器。
3.万能指令之在线命令

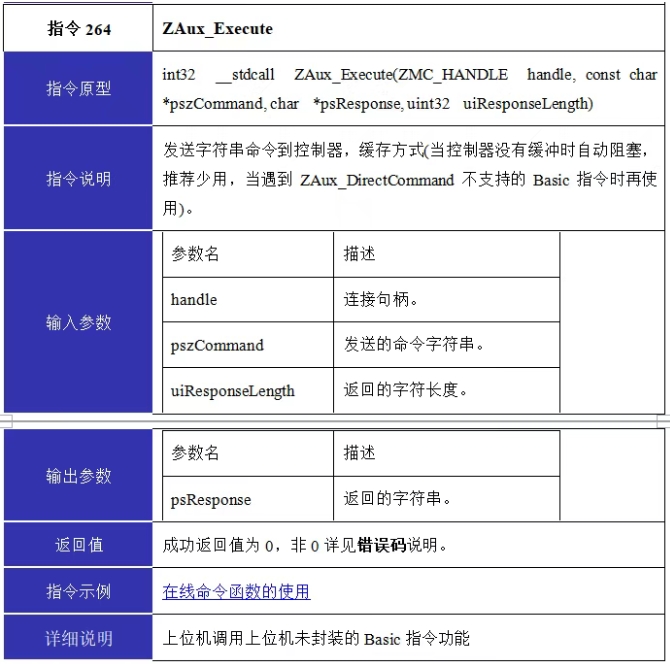

有一些使用频率较低的Basic指令我们没有封装到上位机的辅助库中，如果用户上位机需要调用对应的Basic指令的话，可以通过在线命令自行进行相关指令封装。
Python编程调试ZMC432CL-V2的脉冲闭环功能
1.通过在线命令封装脉冲闭环功能对应的上位机接口。
（1）选中项目右键→新建→Python File新建一个MyFullClosedLoop类文件。
（2）查询Basic对应指令的使用说明，封装一个设置轴比例增益的上位机接口。
def ZAux_Direct_SetPGain(self, iaxis, fValue):
'''
:Description:设置轴的比例增益
:param iaxis:轴号
:param fValue:比例增益P的值
:return:错误码,返回字符串
'''
# 判断轴数是否超标
if iaxis > self.MAX_AXIS_AUX:
return self.ERR_AUX_PARAERR
# 生成命令
pszCommand = "P_Gain({0}) = {1}".format(iaxis, fValue)
# 调用命令执行函数
ret = self.Zmc.ZAux_DirectCommand(pszCommand)
return ret[0],ret[1]
（3）查询Basic对应指令的使用说明，封装一个获取轴比例增益的上位机接口。
#连接控制器，一般使用网口连接，控制器默认IP是192.168.0.11，
def ZAux_Direct_GetPGain(self,iaxis):
'''
:Description:获取轴的比例增益
:param iaxis:轴号
:return:错误码,获取的轴比例增益P的值
'''
# 判断轴数是否超标
if iaxis >self.MAX_AXIS_AUX:
return self.ERR_AUX_PARAERR
#生成命令
pszCommand = "?P_Gain({0})".format(iaxis)
#调用命令执行函数
ret = self.Zmc.ZAux_Execute(pszCommand)
if self.ERR_OK != ret[0]:
return ret[0]
# 解析返回的字符串
if len(ret[1]) == 0:
return self.ERR_NOACK
else:
value = float(ret[1])
return self.ERR_OK,value
（4）封装好的脉冲闭环功能相关的上位机接口。

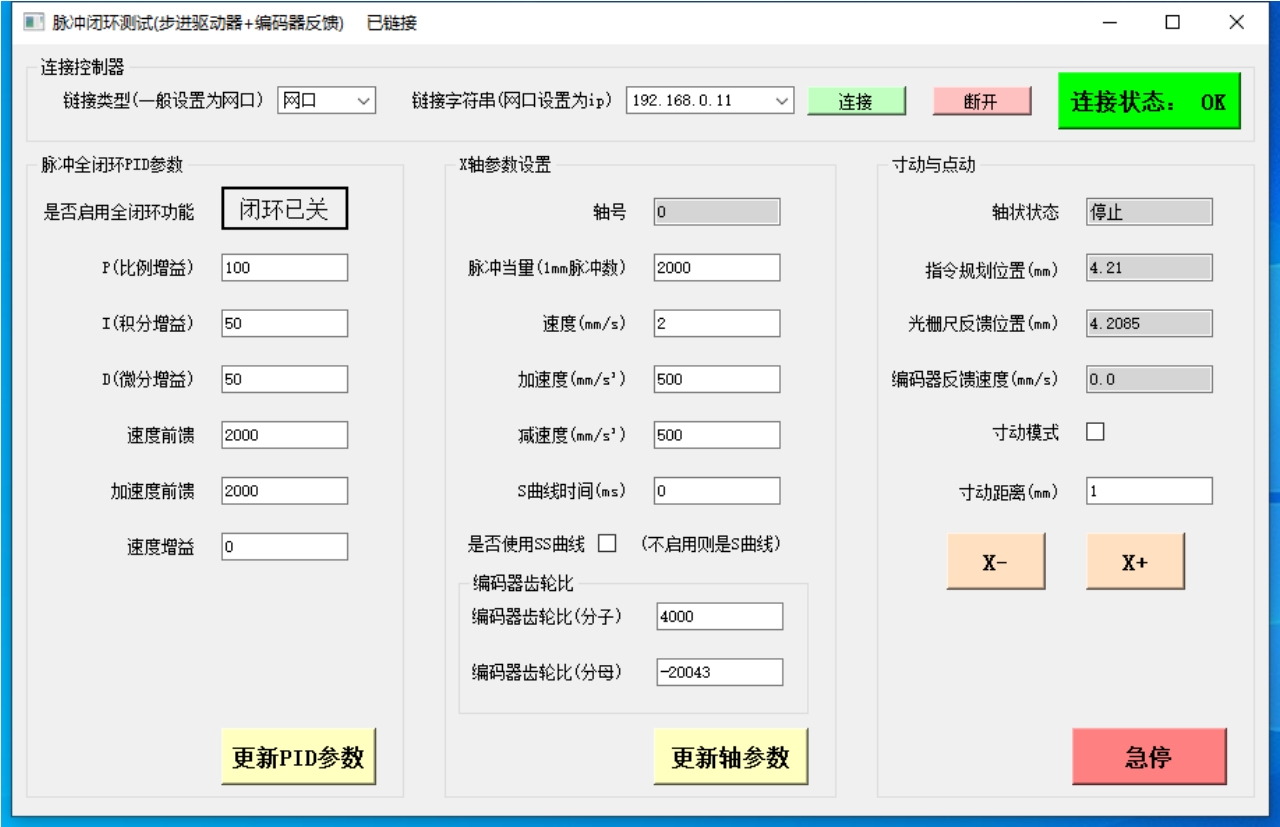

2.Python闭环功能的测试例程编写案例讲解。
（1）【连接】连接控制器。
def on_btn_Connect(self):
if self.Zmc.handle.value is not None:
self.Zmc.ZAux_Close()
self.Zmc.handle.value = None
self.ui.setWindowTitle("脉冲闭环测试(步进驱动器+编码器反馈)")
Temptype = 2 # 2-ETH
TempStr = self.ui.cb_strlist.currentText()
if self.ui.cb_type.currentText() == "网口":
Temptype = 2 # 2-ETH
elif self.ui.cb_type.currentText() == "LOCAL":
Temptype = 5 # MotionRT
elif self.ui.cb_type.currentText() == "PCI":
Temptype = 4 # PCI
elif self.ui.cb_type.currentText() == "串口":
Temptype = 1 # COM
iresult = self.Zmc.ZAux_FastOpen(Temptype, TempStr, 1000)
（2）【更新PID参数】按钮如何打开和关闭脉冲闭环功能，如何更新PID参数。
def PidParaSet(self):
TempFloat = 0
TempDpos = 0
TempMpos = 0
TempInt = 0
Axis_Num = int(self.ui.edit_AxisId.text()) # 轴号
CloseLoop = MyFullClosedLoop() # 创建 MyFullClosedLoop 控制器对象
CloseLoop.Zmc.handle=self.Zmc.handle #设置控制器句柄为当前连接控制器句柄
CompareStr = "闭环已开"
TempStr = self.ui.btn_IsClosedLoop.text()
#打开全闭环去控制轴运动
if TempStr == CompareStr:
#获取轴位置，如果DPOS和MPOS相差太大不能打开脉冲闭环
TempDpos = self.Zmc.ZAux_Direct_GetDpos(Axis_Num)[1].value
TempMpos = self.Zmc.ZAux_Direct_GetMpos(Axis_Num)[1].value
if ((TempDpos - TempMpos) > 4 or (TempDpos - TempMpos < -4)):
print("规划位置和反馈位置相差太大，无法启动闭环功能！！！！")
QMessageBox.warning(self.ui, "提示", "规划位置和反馈位置相差太大，无法启动闭环功能！！！！")
return -1
#更新比例增益
TempFloat=self.ui.edit_ParaP.text()
CloseLoop.ZAux_Direct_SetPGain(Axis_Num, TempFloat)
#更新积分增益
TempFloat=self.ui.edit_ParaI.text()
CloseLoop.ZAux_Direct_SetIGain(Axis_Num,TempFloat)
# 更新微分增益
TempFloat=self.ui.edit_ParaD.text()
CloseLoop.ZAux_Direct_SetDGain(Axis_Num,TempFloat)
#更新速度前馈增益
TempFloat = self.ui.edit_ParaVF.text()
CloseLoop.ZAux_Direct_SetVffGain(Axis_Num, TempFloat)
#更新加速度前馈增益
TempFloat = self.ui.edit_ParaAF.text()
CloseLoop.ZAux_Direct_SetAffGain(Axis_Num, TempFloat)
# 更新速度增益
TempFloat = self.ui.edit_ParaOV.text()
CloseLoop.ZAux_Direct_SetOvGain(Axis_Num, TempFloat)
#注意：在打开servo之前打开encoder_servo后要完成一次atype由0变为4的切换，否则会报axis: axis:0 config not support Servo#1、先打开encoder_servo
CloseLoop.ZAux_Direct_SetEncoderServo(Axis_Num, 1)
time.sleep(0.02)
TempInt=CloseLoop.ZAux_Direct_GetEncoderServo(Axis_Num)[1]
if TempInt==1:
#2、完成一次Atype由0变为4的切换
self.Zmc.ZAux_Direct_SetAtype(Axis_Num, 0);
time.sleep(0.02)
self.Zmc.ZAux_Direct_SetAtype(Axis_Num, 4);
#3、打开Servo
CloseLoop.ZAux_Direct_SetServo(Axis_Num, 1);
time.sleep(0.02)
TempInt=CloseLoop.ZAux_Direct_GetServo(Axis_Num)[1]
if TempInt==1:
print("闭环参数配置完成, 轴全闭环功能打开成功。");
else:
print("轴闭环开关Servo打开失败, 导致脉冲全闭环开启失败");
return -1;
else:
print("轴编码器闭环EncoderServo打开失败, 导致脉冲全闭环开启失败！！！");
return -1;
else:
#关闭全闭环的功能
#1、关闭EncoderServo
CloseLoop.ZAux_Direct_SetEncoderServo(Axis_Num, 0);
time.sleep(0.02)
TempInt=CloseLoop.ZAux_Direct_GetEncoderServo(Axis_Num)[1]
if TempInt==1:
Console.WriteLine("轴EncoderServo关闭失败！！！");
return -1;
# 2、关闭EncoderServo后需要完成ATYPE的切换，保证完全关闭闭环功能
self.Zmc.ZAux_Direct_SetAtype(Axis_Num, 0);
time.sleep(0.02)
self.Zmc.ZAux_Direct_SetAtype(Axis_Num, 4);
# 3、关闭Servo
CloseLoop.ZAux_Direct_SetServo(Axis_Num, 0);
time.sleep(0.02)
TempInt=CloseLoop.ZAux_Direct_GetServo(Axis_Num)[1]
if TempInt==1:
print("轴Servo关闭失败！！！");
return -1;
return 0;
（3）【更新轴参数】按钮如何完成轴参数的更新。
def AxisParaSet (self):
TempFloat = 0
TempInt1 = 0
TempInt2 = 0
Axis_Num = int(self.ui.edit_AxisId.text()) # 轴号
# 设置最大随动误差FE_LIMIT
self.Zmc.ZAux_Direct_SetFeLimit(Axis_Num, 500)
# 更新编码器齿轮比 （如果发N个脉冲，实际编码器反馈M个脉冲，编码器齿轮比要设置成 N/M）
TempInt1 = int(self.ui.edit_EncoderRatioMol.text())
TempInt2 = int(self.ui.edit_EncoderRatioDenom.text())
self.Zmc.ZAux_Direct_EncoderRatio(Axis_Num, TempInt1, TempInt2)
# 更新脉冲当量，一般脉冲当量设置成机台运动1mm需要的脉冲数
TempFloat = float(self.ui.edit_ParaUnits.text())
self.Zmc.ZAux_Direct_SetUnits(Axis_Num, TempFloat);
# 全闭环的功能需要把ATYPE设置成4
self.Zmc.ZAux_Direct_SetAtype(Axis_Num, 4);
# 更新速度
TempFloat = float(self.ui.edit_ParaSpeed.text())
self.Zmc.ZAux_Direct_SetSpeed(Axis_Num, TempFloat);
# 更新加速度、减速度
TempFloat = float(self.ui.edit_ParaAccel.text())
self.Zmc.ZAux_Direct_SetAccel(Axis_Num, TempFloat);
TempFloat = float(self.ui.edit_ParaDecel.text())
self.Zmc.ZAux_Direct_SetDecel(Axis_Num, TempFloat);
# 是否启用SS曲线
if self.CurveIsSS == 1:
# 启用SS曲线,VP_MODE模式设置成7即可
# 上位机没有现场设置VP_MODE的接口，直接在线命令去封装，在线命令是万能指令
pszCommand = "VP_MODE({0}) = 7 ".format(Axis_Num)
self.Zmc.ZAux_DirectCommand(pszCommand)
print("启用SS曲线,VP_MODE模式设置成7！！")
else:
# 启用S曲线,VP_MODE模式设置成0即可
# 上位机没有现场设置VP_MODE的接口，直接在线命令去封装，在线命令是万能指令
pszCommand = "VP_MODE({0}) = 0 ".format(Axis_Num)
self.Zmc.ZAux_DirectCommand(pszCommand)
# S曲线模式，S曲线时间sramp是有效果的，需要设置一下
TempFloat = float(self.ui.edit_ParaSramp.text())
self.Zmc.ZAux_Direct_SetSramp(Axis_Num, TempFloat);
print("启用S曲线,VP_MODE模式设置成0！！")
print("轴参数设置完成！！")

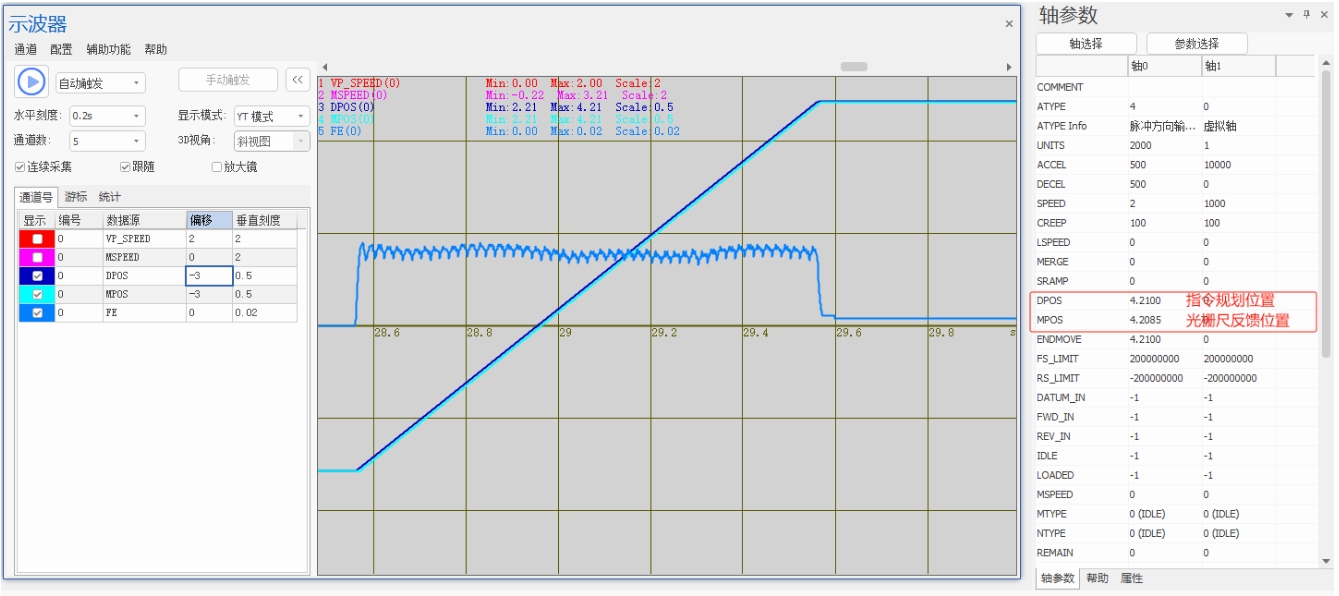

通过RTSys的示波器对比开环控制和全闭环控制的情况
示波器的使用可以参考正运动小助手的历史推文《运动控制看的更清楚细致！RTSys示波器功能简介 (qq.com)》。
1.开环控制情况分析
测试发现：步进驱动器的开环控制，运动过程中随动误差（规划位置和光栅尺反馈位置的差值）一直维持在0.02个用户单位左右(这里一个用户单位即一个UNITS设置的是1mm），当运动结束时光栅尺的反馈位置和指令规划位置也不相等，大概差了0.0015个用户单位，折算为脉冲数是0.0015*用户单位=3个脉冲。
2.闭环控制情况分析
测试发现：步进驱动器的闭环控制，运动过程中随动误差（规划位置和光栅尺反馈位置的差值）除了启动和停止以外大部分保持在0个脉冲当量左右，相比较开环控制有较大的提升，当运动结束时光栅尺的反馈位置和指令规划位置也是相等的。
3.教学视频可点击→“步进控制的光栅尺全闭环EtherCAT运动控制器ZMC432CL-V2（五）：Python编程调试”查看。
完整代码获取地址
▼
本次，正运动技术步进控制的光栅尺全闭环EtherCAT运动控制器ZMC432CL-V2（五）：Python编程调试，就分享到这里。
