在工业自动化、设备状态监测、楼宇控制和分布式I/O系统中，现场数字信号通常包括设备运行、停止、故障、限位、报警以及开关状态等信息。传统控制系统往往采用点对点硬接线方式将这些信号连接到PLC或DCS，随着现场设备数量增加，控制电缆、端子和I/O模块数量也会不断增加。

Carlo Gavazzi Dupline系统采用现场总线方式处理分布式数字信号，通过数字信号发射器和接收器实现现场设备与控制系统之间的信息传输。本文以D34202201230、GFD1551700、GAD1111230、GAD1213230和GAD1500700为对象，从Dupline系统的数据传输结构、发射器与接收器的功能关系以及工程应用等方面进行技术分析。

一、Dupline数字信号传输系统的基本结构

Dupline是一种用于工业和楼宇自动化的现场总线系统。其基本思路是将分散的现场信号转换为总线能够传输的数据，再由接收端恢复为控制系统可以使用的信号。

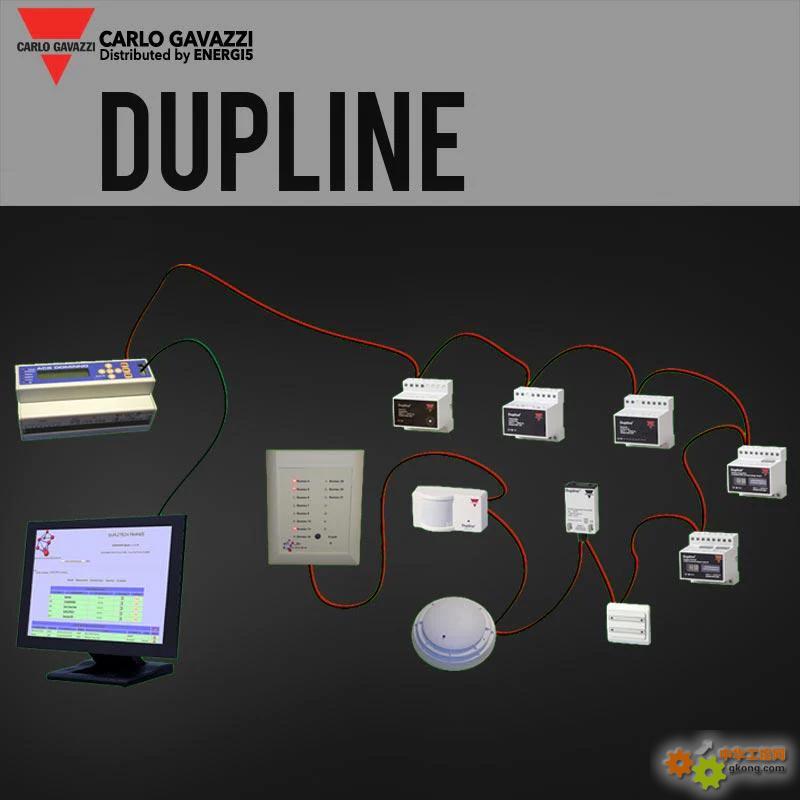

一个典型的Dupline数字信号系统可以理解为：

现场开关/传感器 → 数字信号发射器 → Dupline总线 → 数字信号接收器 → PLC/DCS或执行设备

与传统点对点控制方式相比，这种结构可以将大量分散信号集中到一条现场总线上进行传输。

例如，一个工业设备区域有几十个限位开关和运行状态触点。如果全部采用独立电缆连接到中央控制柜，就需要配置大量控制线路。

采用Dupline系统后，可以将现场信号通过相应的发射器接入总线，再由接收设备完成信号读取或输出，从而形成分布式信号采集结构。

二、数字信号发射器的主要作用

Dupline数字信号发射器主要负责将现场开关量状态转换成Dupline系统可以识别和传输的数据。

现场信号可能来自：

• 按钮；

• 限位开关；

• 继电器触点；

• 压力开关；

• 液位开关；

• 电机运行触点；

• 断路器辅助触点；

• 阀门状态反馈；

• 故障报警触点。

当现场设备状态发生变化时，发射器根据对应的Dupline通道配置，将状态信息发送到总线系统。

因此，从系统功能来看，发射器主要位于现场输入端。

数字信号发射器的典型数据流程

例如：

限位开关动作

↓

发射器检测输入状态

↓

转换为Dupline通道数据

↓

通过Dupline总线传输

↓

接收器读取对应通道

↓

PLC获得设备状态

这种方式可以将现场设备状态从物理输入转换为系统内部的数字变量。

三、D34202201230数字信号发射器

Carlo Gavazzi Dupline D34202201230属于数字信号发射器类产品。

在实际应用中，这类设备主要用于现场数字状态的采集和总线传输。其工程价值并不只是完成简单的“开关量转换”，而是将现场分散信号纳入Dupline统一的通道体系。

在设备安装过程中，需要重点确认现场输入信号与发射器接口之间的关系。

例如，在电机控制系统中，可以将：

• Motor Running；

• Motor Stop；

• Motor Fault；

等状态作为数字输入进行采集。

发射器完成现场状态检测以后，将相应状态映射到Dupline通道。

在后端控制系统中，工程人员即可通过对应通道判断设备当前状态。

四、GFD1551700数字信号发射器

GFD1551700同样属于Carlo Gavazzi Dupline数字信号发射器。

在分布式自动化系统中，现场设备往往距离中央控制柜较远。例如：

• 水处理厂；

• 泵站；

• HVAC系统；

• 工业生产线；

• 能源管理系统；

• 楼宇设备控制系统。

如果采用传统硬接线方案，需要将每一个数字信号通过控制电缆连接至中央I/O柜。

而Dupline系统可以将现场信号在设备附近进行采集，再通过总线传输到控制系统。

因此，GFD1551700这类数字信号发射器适合用于构建分布式数字量采集节点。

五、数字信号接收器的功能

与发射器相比，Dupline数字信号接收器主要承担总线信号的接收和处理功能。

其基本工作过程可以理解为：

Dupline总线数据 → 接收器 → 输出数字状态 → PLC/DCS或现场设备

在一个完整的系统中，发射器和接收器承担不同的任务。

因此，在设计Dupline系统时，需要根据设备位于信号输入端还是输出端来确定产品类别。

六、GAD1111230数字信号接收器

GAD1111230属于Carlo Gavazzi Dupline数字信号接收器。

在系统结构中，它可以用于接收来自Dupline总线的数字通道信息，并根据系统配置提供相应的数字状态。

例如，一个现场限位开关通过Dupline发射端将信号送入总线。

数据经过总线传输以后，GAD1111230可以在接收端处理相应通道信息。

因此，从工程角度看，接收器的核心任务是：

识别正确通道 → 接收总线数据 → 根据配置形成对应输出状态。

如果接收端出现信号异常，需要同时检查总线、通道地址、发射端和接收端配置，而不能仅判断接收器本身是否损坏。

七、GAD1213230数字信号接收器

GAD1213230也是Carlo Gavazzi Dupline数字信号接收器。

在实际工程应用中，如果一个Dupline系统同时存在大量数字输入和数字输出，就需要对不同的信号方向进行规划。

例如：

输入方向：

现场按钮、限位开关、设备状态 → 发射器 → Dupline总线

输出方向：

Dupline总线 → 接收器 → 继电器/控制输出/执行设备

因此，GAD1213230可以被放置在需要接收Dupline数字通道信息的控制节点中。

对于老系统升级或维修，更换接收器时需要重点核对原设备型号以及系统中的通道配置。

八、GAD1500700数字信号接收器

GAD1500700属于Dupline数字信号接收器系列。

在工业自动化系统中，数字接收器通常不会单独运行，而是与Dupline总线、通道发生器以及现场发射设备共同组成完整的数据传输链路。

一个典型的系统可以表示为：

现场数字设备

↓

D34202201230 / GFD1551700

↓

Dupline现场总线

↓

Dupline通道系统

↓

GAD1111230 / GAD1213230 / GAD1500700

↓

控制系统或现场输出设备

这种结构使现场数字信号可以在不同区域之间进行集中传输。

九、发射器与接收器之间的通道配置

Dupline系统设计中，一个非常重要的概念就是通道地址。

同一条总线上可能存在大量数字信号。如果没有明确的通道地址，接收端就无法判断某一个数据究竟来自哪个现场设备。

因此，在项目实施过程中，通常需要建立Dupline通道表。

例如：

具体通道编号需要根据实际Dupline系统配置确定。

十、现场故障诊断方法

当Dupline系统出现数字信号异常时，可以按照信号传输路径逐级检查。

1. 检查现场设备

首先确认开关、继电器触点、限位装置等现场设备是否正常。

例如，PLC显示“阀门关闭”，但实际阀门已经打开，此时不能直接判断接收器故障。

需要先确认现场反馈触点是否真正发生变化。

2. 检查发射器

如果现场输入发生变化，而Dupline系统完全没有对应信号，可以检查发射器及其接线。

重点包括：

• 输入端接线；

• 总线接线；

• 工作状态；

• 通道配置。

3. 检查Dupline总线

如果多个现场信号同时异常，应重点检查公共总线。

常见原因包括：

• 总线线路断开；

• 接线错误；

• 总线短路；

• 总线通信异常；

• 系统配置问题。

4. 检查接收器

如果只有某一个输出节点异常，而其他节点正常，可以进一步检查GAD1111230、GAD1213230或GAD1500700等接收设备。

5. 检查通道地址

如果设备本身正常，但控制系统读取到错误信号，需要重点核对通道地址。

通道地址错误可能表现为：

设备A动作 → PLC显示设备B动作。

这类故障通常属于系统配置问题，而不一定是硬件故障。

十一、五种型号的功能定位

从产品功能类别来看，可以进行如下理解：

需要注意的是，具体电气参数、通道数量、输入输出形式、工作电压及兼容关系，应以对应型号的原厂技术资料为准。在进行设备替换时，不建议仅依据“发射器”或“接收器”的名称判断型号是否可以直接替代。

十二、Dupline数字信号系统的应用场景

工业设备控制

可用于采集电机、泵、风机、阀门等设备的运行和故障状态。

楼宇自动化

可以用于门窗状态、设备报警、照明控制以及HVAC设备状态采集。

水处理系统

在泵站、水处理设备和远程站点中，可以通过分布式方式采集大量开关量信号。

能源系统

可用于断路器状态、设备运行状态和报警信号采集。

机械设备

对于现场设备分布较广的机械系统，Dupline可以减少传统点对点控制线路的数量。

十三、备件采购与型号确认

在实际维修过程中，D34202201230、GFD1551700、GAD1111230、GAD1213230和GAD1500700可能作为现有Dupline系统的备件使用。

对于老旧系统，采购前建议提供：

• 原设备完整型号；

• 产品铭牌；

• 设备正反面照片；

• 端子接线照片；

• Dupline系统型号；

• 现场应用情况；

• 原设备数量。

通过这些信息可以减少型号判断错误以及接线不匹配的问题。

十四、武汉禹力自动化科技有限公司供应

武汉禹力自动化科技有限公司供应Carlo Gavazzi Dupline系列工业自动化产品，包括本文涉及的 D34202201230、GFD1551700、GAD1111230、GAD1213230、GAD1500700 等型号。

对于Dupline数字信号发射器和接收器的选型及备件更换，应根据原设备完整型号、现场系统结构和通道配置进行确认。

尤其对于正在运行的老型号Dupline系统，在进行备件替换时，建议同时核对产品铭牌和现场接线情况，以确保新旧设备在实际系统中的匹配性。

十五、总结

Carlo Gavazzi Dupline数字信号系统采用分布式现场总线结构，将现场数字信号通过发射器接入Dupline网络，再由接收器完成数据接收和后端信号处理。

其中，D34202201230和GFD1551700属于数字信号发射器方向的产品，GAD1111230、GAD1213230和GAD1500700属于数字信号接收器方向的产品。

理解发射端、总线和接收端之间的信号关系，是进行Dupline系统设计、调试和故障诊断的基础。

在实际工程维护中，遇到数字信号异常时，应沿着“现场设备—发射器—Dupline总线—接收器—控制系统”的完整链路进行排查，而不是直接更换某一个模块。对于备件替换，则应以完整型号、技术参数和原系统配置作为主要判断依据。
