摘要：以测控点为主线，梳理AEM制氢在原水、电解槽、纯化干燥、压缩储存、放空排放等环节的在线分析配置，重点讨论氢氧互窜、压缩防爆、储罐顶部氧积聚等安全监控逻辑。

1. 过程分析在AEM装置控制系统中的位置

在阴离子交换膜（AEM）制氢装置中，在线分析仪表不再是“辅助检测设备”，而是控制系统的重要输入源。一方面，AEM工艺对CO2、NH3等杂质更为敏感，膜稳定性与电解液纯度要求极高；另一方面，氢气与氧气在电解槽两侧同时生成，任何互窜都可能直接进入爆炸区间。这就决定了过程分析数据既要服务于工艺调节（产氢量计算、干燥负荷评估、电解液再生时机），也要服务于安全联锁（隔膜泄漏、压缩防爆、储罐顶部氧积聚）。

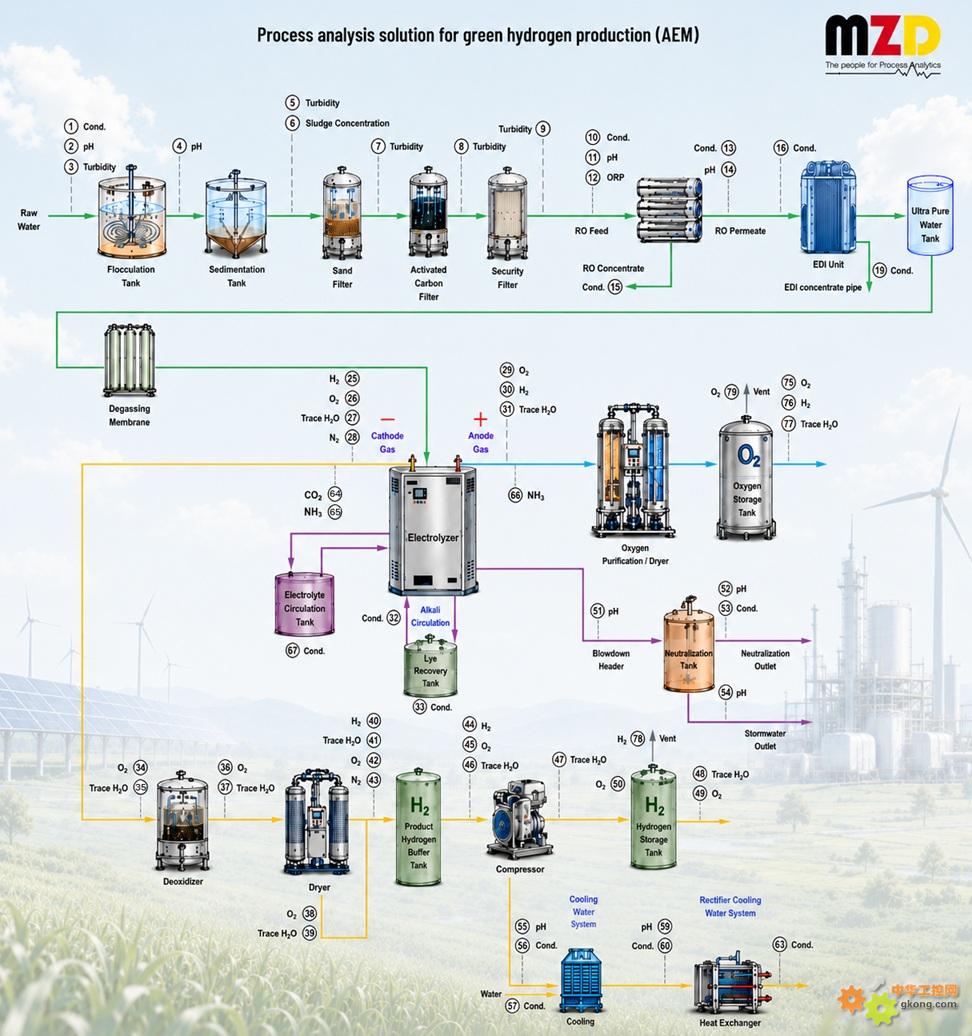

德国MZD Analytik GmbH提供的AEM全流程方案，按工艺模块布置了数十个在线测控点。下文按“安全相关”与“品质相关”两条线索，讨论这些测点的配置逻辑。

2. 安全相关测控点：四条必须守住的红线

2.1 阳极侧氢含量：0~4 vol%

阳极出口总管（序29-31）设置O2浓度0~100 vol%、H2含量0~4 vol%、微量水分0~1000 ppm三个测点。其中H2含量是整套装置最关键的安全指标——当H2混入氧气侧超过4 vol%即进入爆炸范围。因此该测点的仪表选型必须优先考虑响应速度与长期稳定性，配置上采用德国MZD绿氢分析仪（德国ZIM创新产品）。

与它对应的是阴极侧O2含量测点（序26，0~2 vol%），方向相反但目的一致：判断隔膜是否发生泄漏。两侧数据可以互为印证，构成对膜完整性的第一层监控。

2.2 压缩与储存段的氧与水分

• 压缩机入口（序44-46）：H2纯度99.5~100 vol%、O2含量0~10 ppm、微量水分0~50 ppm。O2含量是压缩过程防爆的核心指标；微量水分用于防止压缩时冷凝导致液击或腐蚀。
• 压缩机出口（序47）：再次测量微量水分0~50 ppm，用于确认压缩过程是否引入额外水分。
• 储罐出口管道（序48-49）：微量水分0~10 ppm、O2含量0~10 ppm，确保长期储存后氢气品质仍满足终端要求。
• 储罐顶部气相（序50）：O2含量量程0~10 vol%。长期储存后，储罐顶部可能因扩散或泄漏积聚氧气，这是容易被忽略的爆炸风险点，需要独立的防爆预警测点。

这四个位置的共同特点是量程跨度大、报警值低，因此方案分别采用德国MZD伽伐尼电池微量氧分析仪（0~10 ppm及0~1000 ppm，带大气压补偿）与光学氧/电化学氧/顺磁氧分析仪（0~10 vol%），微量水分统一由五氧化二磷电解法微量水分仪承担。

2.3 放空与排放系统的可燃性监控

氢气放空总管（序78）监测H2浓度0~100 vol%，用于判断放空气的可燃性，确保泄压时不进入爆炸范围；氧气放空总管（序79）监测H2含量0~4 vol%，监控富氧环境下的氢污染风险。两个测点均采用德国MZD绿氢分析仪。对控制系统而言，这两路信号既是安全联锁输入，也是排放合规的记录数据。

2.4 副产氧利用中的氢污染

当副产氧需要外售或回用时，产品氧出口（序75-77）需监测O2浓度90~100 vol%、H2含量0~4 vol%、微量水分0~1000 ppm。H2含量用于防止氧气中氢进入爆炸区间，微量水分用于防止管道腐蚀。

3. 品质相关测控点：从99%到99.999%

纯化系统将粗氢（约99%纯度）提纯至99.999%以上，测控密度明显高于上游，且各测点之间存在明确的因果验证关系。

产品氢气缓冲罐的多参数测量尤其值得关注。德国MZD绿氢纯度分析仪在99.5%~100 vol%窄量程内具有超高灵敏度与极低线性误差，可同时满足H2纯度、O2含量、H2O含量、N2含量的测量需求，一台仪器即可替代传统气相色谱仪，对控制系统而言意味着更少的通信点位与更统一的测量周期。

4. AEM特有测点：把膜状态纳入常规监控

这是AEM与碱性装置在测控配置上差别最大的部分，共四个测点（序64-67）：

• 阴极出口总管CO2含量，0~1 vol%，红外气体分析仪（NDIR）。CO2会穿透阴离子交换膜并与电解液反应生成碳酸盐，导致离子电导率下降，并可能堵塞多孔传输层。
• 阴极出口总管NH3含量，0~20 ppm，激光气体分析仪（TDLAS）。NH3是阴离子交换膜降解的特征产物，在线监测可预警膜化学老化。
• 阳极出口总管NH3含量，0~20 ppm，激光气体分析仪。阳极侧NH3可能来自副反应或跨膜迁移，用于判断膜完整性。
• 电解液循环罐电导率，0~500 mS/cm，四电极电导率仪。监控电解液中碳酸盐、硫酸盐等杂质积累以及碳酸钾沉淀风险，据此决定电解液更换或再生时机。

从控制策略看，这四个测点把“膜寿命”从不可观测量变成了可观测量：CO2反映外部侵入强度，NH3反映膜材料降解速率，电解液电导率反映累积效应。三者组合，可以用于制定电解液再生周期与膜更换计划。

5. 公用工程回路的测点配置

公用工程虽然不在主工艺链路上，但测点数量占比不小，且直接影响装置可用率。

• 废水环保（序51-54）：电解槽排污及中和池pH 0~14、电导率0~20000 μS/cm，用于控制中和达标排放；雨水排放口pH监控初期雨水。
• 冷却水系统（序55-57）：冷却塔回水pH 0~14防止酸性腐蚀，回水电导率0~10000 μS/cm控制浓缩倍数，补水0~1000 μS/cm监控补水水质。
• 锅炉系统（序59-62）：给水pH 8.5~9.5、电导率0~10 μS/cm监控给水纯度；炉水pH 9~11、电导率0~5000 μS/cm监控浓缩倍数，预防腐蚀和积盐。
• 整流柜冷却水（序63）：电导率0~10 μS/cm，保证冷却水绝缘性能，防止高压泄漏。这一点在整流系统大功率运行条件下尤为关键。

6. 工程实施中的几个技术要点

• 响应时间与漂移：安全联锁测点优先选择响应快、漂移低的原理。德国MZD固态无孔参比电极pH计响应时间小于5秒、月电位漂移小于1 mV；光学氧分析仪基于荧光猝灭原理，无耗材、漂移极低，使用寿命预计可达5年以上。
• 环境补偿：大气压变化1%即导致氧分压测量值偏差1%，日常波动2%~3%，恶劣天气5%~7%，极端台风超过11%。德国MZD带大气压补偿的氧分析仪可实时修正这一影响。同理，电解槽出口高湿气体需依赖内置温湿度补偿与防冷凝设计的热导式绿氢分析仪，否则测量误差可达2% H2。
• 交叉干扰：NH3测量采用TDLAS技术，通过0.05 nm窄带宽激光精准锁定吸收峰，不受H2、H2O、CO2等背景气体干扰，秒级响应，无需定期校准。
• 维护可达性：德国MZD五氧化二磷电解法微量水分仪的传感器电极膜层可再生；四电极电导率仪内置自诊断与自动温度补偿，无需频繁校准；固态无孔参比电极不受接地回路电流影响，对表面结垢敏感性低。

???????

7. 结语

AEM制氢装置的测控点配置，本质上是把工艺风险分解成一个个可测量的量：氢氧互窜对应阳极侧H2含量与阴极侧O2含量，膜降解对应CO2与NH3，产品品质对应纯度、微量氧与微量水分，设备安全对应储罐顶部氧浓度与冷却水电导率。理清这张映射表，控制系统的联锁逻辑与仪表的配置清单也就同时确定了。

了解更多请搜索“德国MZD Analytik”。
