工控自动化技术文摘：同方软件ezRIMS 实时信息监控系统

随着企业信息化规模的不断提高，企业自动控制系统和管理信息系统实时数据的传输、浏览、监测等功能得发展越来越强大，这就对控制系统与管理系统之间协作能力的要求越来越高。而根据目前的发展现状来看，控制系统与管理系统相互分离，已经成为制约企业信息化建设发展的瓶颈。管理者不能实时、系统、直观地了解生产现场的运行情况；管理系统和控制系统之间的数据不能共享；多个控制系统相互独立、脱节，无法进行信息共享、联动控制和综合分析，无法统一规划全部资源，无法对控制系统数据进行更深层次的挖掘，造成了大量数据的浪费。

在这种情况下，企业就需要一套方便实用的实时信息监控系统，它可以连接现场的控制系统与办公室里的管理系统，通过采集控制系统中的实时数据，使管理者在办公室里就可以监测到现场的生产情况以及报警信息；并可以对取得的实时数据进行分析、优化，从而保证生产设备的正常运转，降低了生产成本，提高了工作效率，获取了更大效益。同时，它还可以向企业的管理系统提供数据接口，成为企业信息化管理的重要组成部分。

北京同方软件股份有限公司（以下简称“同方软件”）本着“真诚地为用户着想”的原则，推出了基于WEB的^ezRIMS实时信息监控系统，该系统实现了与DCS、PLC、SCDAD、常规仪表等控制系统的无缝连接。同时也把企业的控制系统与管理系统相结合，使企业的生产管理达到了一个新高度。

^ezONE介绍

^ezONE（易众）业务基础平台是同方软件打造的具有自主知识产权的统一应用平台。基于J2EE/SOA等开放技术，^ezONE（易众）提供的整合框架和丰富的构件及开发工具，使行业信息化只专注于业务目标，缩短了项目周期，降低了系统开发的复杂度。

^ezRIMS是在^ezONE平台基础之上提供的实时信息监控系统，其最终目标是为企业建立一套实时信息监控平台以进行全面有效的监控和管理，确保企业处于高效、高质、节能的最佳运行状态。

^ezRIMS系统构架图及网络拓扑图

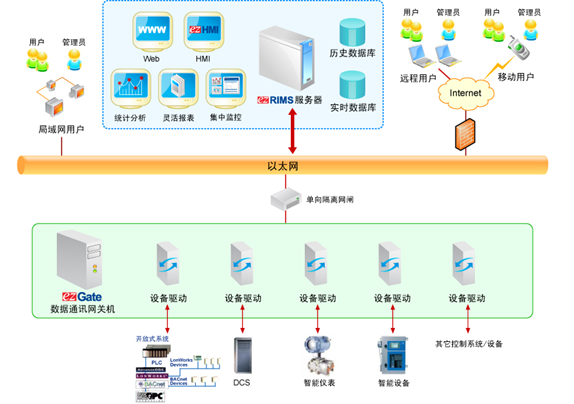

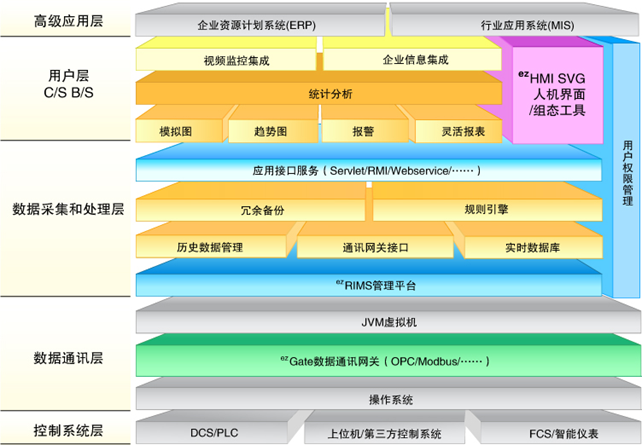

^ezRIMS通过数据通讯网关和所有控制设备通讯，采集现场实时数据，并传送给实时数据库。实时数据处理层提供实时数据管理、存储和检索，用户层提供了生产现场的实时监控和管理功能。其系统架构如下图：

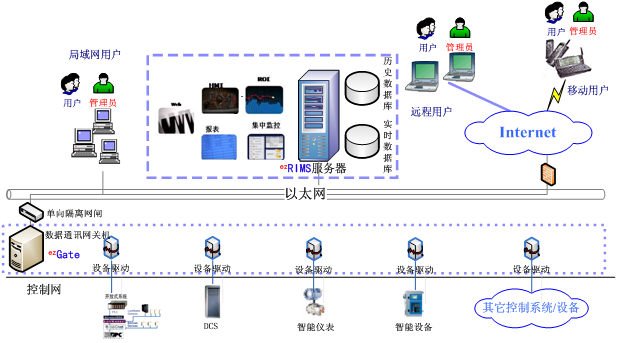

^ezRIMS在企业的控制系统与管理系统之间设置一台数据通讯网关机，分别连通控制系统与管理系统，起到数据桥梁的作用。其网络拓扑如下图：

网关机从控制系统取得数据后，以TCP/IP数据包的形式发送到管理系统的数据服务器，管理者就可以在任何有网络的地方接收数据，以系统模拟图的方式观测实时的生产情况。管理者既可以通过C/S（客户端/服务器）方式用程序查看实时及历史数据，也可以通过B/S（浏览器/服务器）方式用WEB浏览器进行本地或远程查询。同时，管理系统中的数据服务器对接收到的实时数据进行优化处理，并存储在数据库中，以供管理者分析、决策，进行监控。

^ezRIMS系统功能

模拟图组态与展示

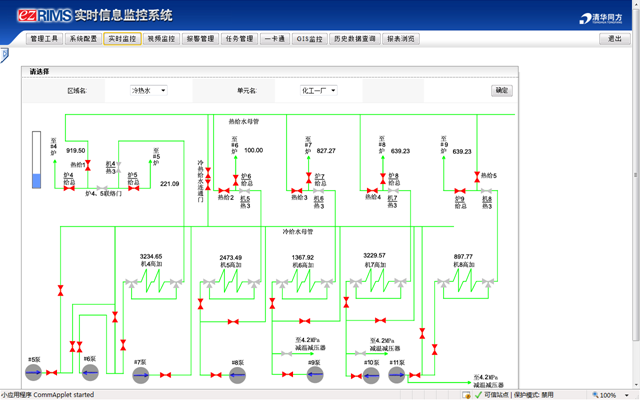

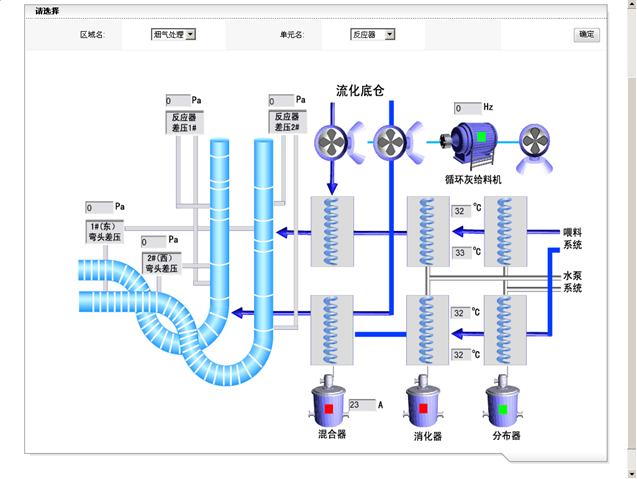

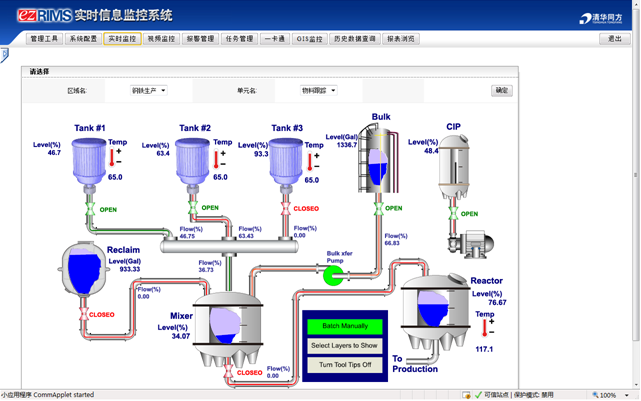

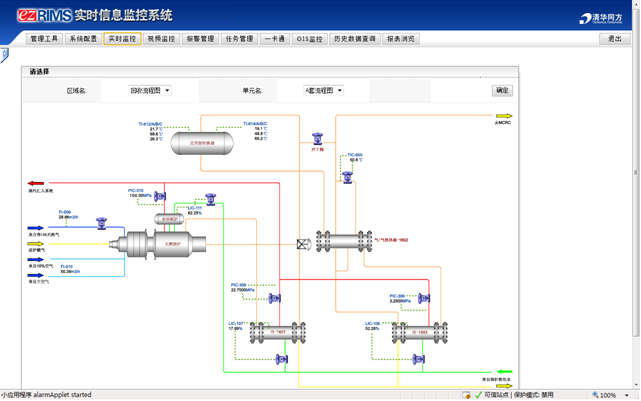

^ezRIMS使用的是SVG可缩放的矢量图格式，以系统模拟图的方式允许用户实时的在浏览器上监测生产现场系统运行的实际情况，实时观测现场的各项指标。

该功能主要完成对控制系统上各个需要监控的设备在系统模拟图上的显示形式、位置等参数的定义，包括：模拟设备的实时数据的棒图显示、列表式显示，实时数字显示、开关量的实时图形显示等；并可以定义各模拟设备的报警阈值，实现报警显示。

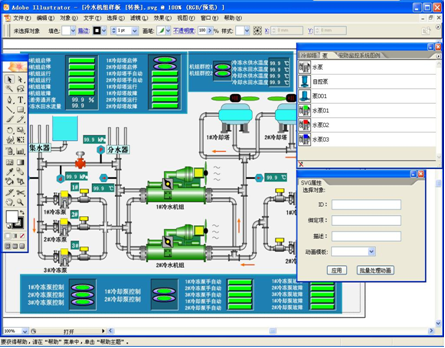

^ezRIMS使用目前最流行、功能最强大的Adobe Illustrator矢量图形编辑软件作为组态工具的绘图引擎部分，使用并可应用Illustrator提供的丰富的绘图功能，依托Illustrator的矢量图形编辑功能可以使组态图形的绘制变得轻松且易于培训。

相对于采用位图的组态软件，矢量图具有容量小、缩放不失真等特点。由于矢量图形通过基于XML的文本格式表达和传送，数据量可比同等质量的图形减少10倍以上，大大提高了网络传输效率并减少了存储空间。

^ezRIMS同时提供丰富的可扩展的组态元件图库，设计者可将自己设计的图形存入自定义图库中或新建图库，图库元件采用拖拽的方式直接放到编辑的矢量图中使用，大大减少了组态图形绘制的工作量。

曲线组态与展示

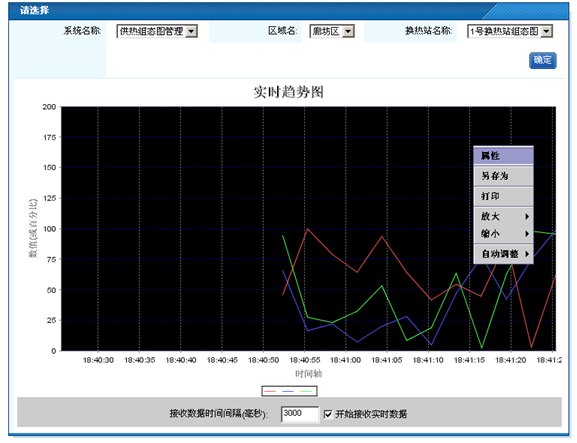

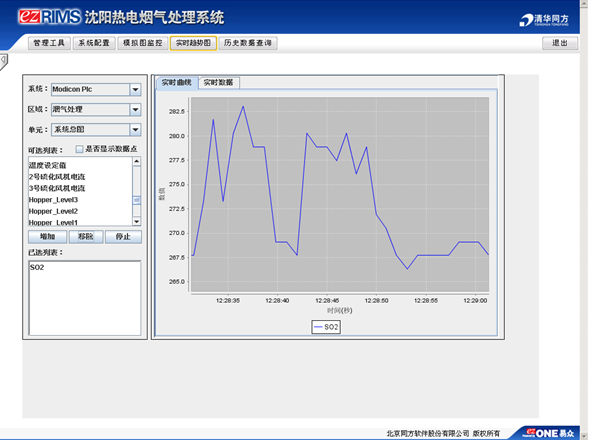

实时趋势曲线可以察看某一个数据库点或中间点在当前时刻的状态，同时可以保存一小段时间的数据趋势，这样通过^ezRIMS就可以及时的了解当前设备的运行状况，便于对生产系统进行实时监控。

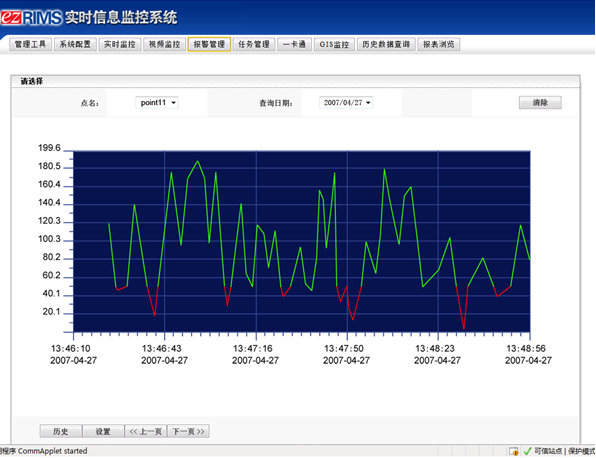

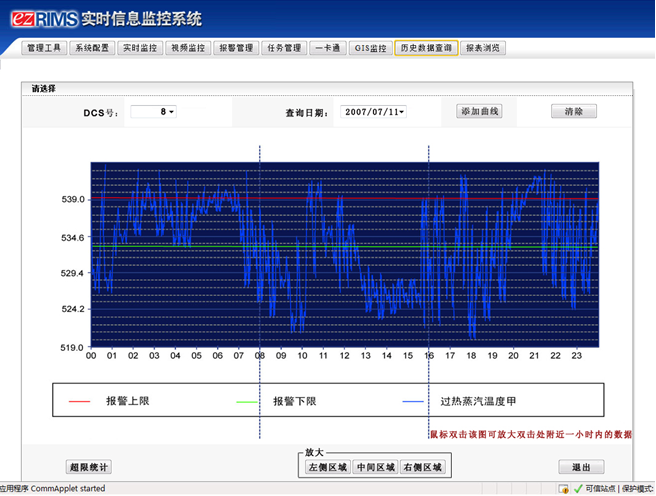

历史数据曲线可以显示现场设备的某个参数在指定时间内的点值变化曲线及其报警线，可以同时观察多个参数曲线的对比显示，并可以动态的添加、删除曲线；可以查看各个参数的报警限值，统计每个参数在指定时间段内的最大值、最小值及其相对应的取值时间；也可以任意缩放曲线来查看各指定时间精确的点值信息或总体趋势；当数据超过规定的限值时，系统可自动产生报警信息。

超限时间统计与报警

在 ^ezRIMS系统中，用户可以根据需要灵活设置基于实时数据的报警规则和控制执行策略规则。系统提供GSM/GPRS短信、e-Mail、网页等多种报警发送机制，系统管理员和用户可在系统配置页面（可远程）上根据预定权限设置进行报警事件的记录、操作、跟踪。系统可以根据联动规则执行视频联动，并对报警提供数字预案辅助处理功能。

超限统计功能可以查看任意时间段内某个参数超过报警限值运行的时间累计情况，同时还可以实现所有重要参数的超限额运行时间统计报表，从而使管理者能据此实时的对生产现场进行优化调整。

灵活报表组态与展示

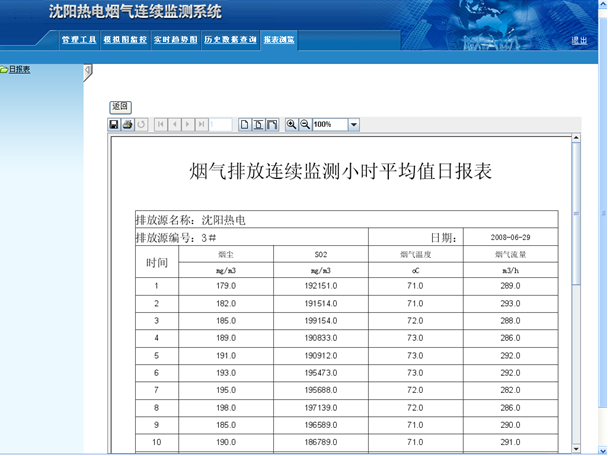

^ezRIMS提供了灵活的报表功能，用户无需编写代码，只需简单配置即可实现查询和报表功能，节省了90%的工作量。系统具有可视化查询和报表配置界面，可以批量生成文件，针对复杂的报表，系统提供可引用报表模板。

这种灵活报表功能可以满足企业的生产日报表、班报表的查询需求，快速地收集和显示关心的现场设备数据。报表反应了现场的实时生产情况，对长期的生产过程数据进行分析统计，使管理者和系统维护人员能够实时地掌握生产情况并进行及时地分析生产，为企业提供了高效、高质、低耗的生产过程。

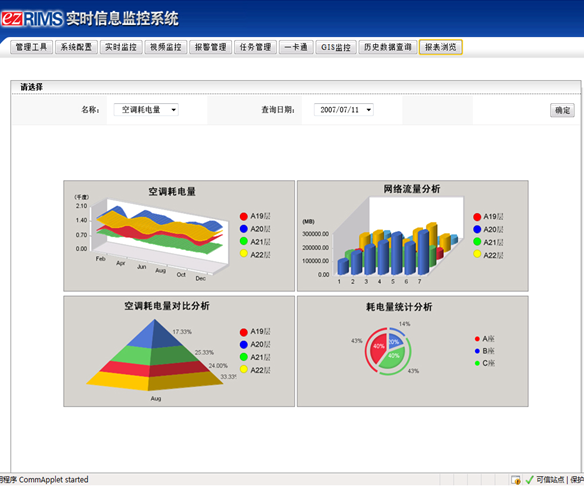

系统同时为用户提供了功能强大的查询功能，针对实时数据进行分析、展现，针对历史数据（包括历史数据、巡检数据、网络数据、监控节点数据）应用^ezBI商业智能工具进行数据挖掘。可根据需要，灵活设置各种查询条件，提供多种统计分析报表，如单棒图、双棒图、三棒图、多线图、X-Y图（坐标点绘图）、数字式（列表）等形式，并可与时间排程、邮件发送功能相结合，生成多种输出格式的报表（如HTML格式、PDF格式、Excel格式等），发送给指定用户，丰富决策分析功能，方便用户查询数据、分析趋势、制定调整方案。同时，系统具有扩展性，为新的查询应用进行定制开发。同时，系统能够提供给二次开发人员以图形化配置界面，方便开发新查询功能。

视频监控集成

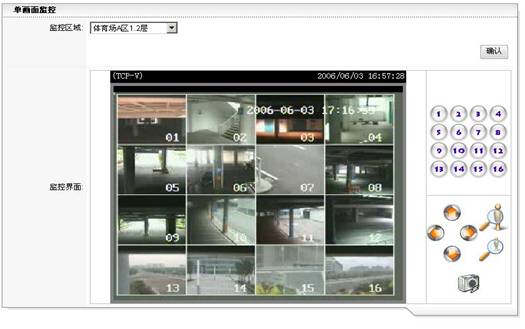

通过浏览器，可以实现多种监控方式（单个摄像头的监控，亦可支持画中画监控、四画面监控、三九画面监控、十六画面监控等）实时监控图像，并可以进行云台控制，如控制摄像头的左右上下转动以及焦距的拉伸等操作并且具有实时的画面截取和视频的录像、回放功能。

^ezRIMS系统优势

Ø ^ezRIMS基于^ezONE平台开发、运行，由此继承了^ezONE的所有功能，如：可以集成各种企业业务系统（如ERP、CRM、CMS）、办公应用系统、决策支持系统、电子邮件系统等；定制个性化的页面风格、布局；对用户、资源的统筹管理。

Ø 互动HMI：基于网络分布式协作的灵活矢量图互动组态功能，丰富的可扩充图库支持，所见即所得的开发环境, 依托Illustrator的矢量图编辑功能可以使组态图形的绘制变得轻松且易于培训。

Ø 支持标准化接口：支持OPC、DDE、ODBC等标准化通讯接口，并且提供接口二次开发工具，可以方便地开发驱动，与其它非标准系统接口建立通讯连接。

Ø 支持4A：多层架构，支持个性化界面（包括无线、WML、网页），基于规则引擎的报警（短信、e-Mail、声音）和视频联动，真正实现4A（Anytime, Anywhere, Any device, Any network），使得管理者和工程维护人员无论身在何处，都可以实时地通过Internet或Intranet使用标准的浏览器在线监控生产现场的情况，处理现场的异常状况或进行工程维护，使维护工作变得及时、高效，并降低了工程维护成本。

^ezRIMS系统概述
