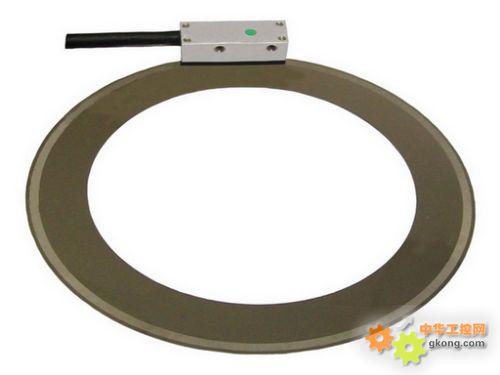

英诺伺服Microlin敞开式圆光栅角位移传感器采用非接触反射式设计，用来做精确的角位置反馈。该编码器系统采用高耐蚀、高反射率的特种不锈钢码盘作为系统的标尺。能够输出符合工业标准的增量（A quad B）数字方波型号或者模拟正弦信号。独特的设计使Microlin系列敞开式圆光栅角位移编码器有比传统角位移编码器更加突出的性能和更好的稳定性。
内置的Set-up LED可以使客户更加快捷的安装此系列圆光栅，并能够通过LED的颜色来及时的进行系统故障的排除。
Microlin系列圆光栅角位移编码器能够广泛的应用于X-Y平台、半导体加工、LED封装、电子制造、机器视觉、坐标测量、分度盘、DDR（直驱马达）、PCB机器、电子组装、力矩伺服电机等各种客制化的角位移运动环境。
分辨率：
|
型号 |
分辨率 |
插补系数 |
最高运行速度 |
|
MicroRA |
20480000 |
8192 |
10rpm |
|
MicroRB |
10240000 |
4096 |
20rpm |
|
MicroRC |
5120000 |
2048 |
40rpm |
|
MicroRD |
2560000 |
1024 |
80rpm |
|
MicroRE |
1280000 |
512 |
150rpm |
|
MicroRF |
640000 |
256 |
300rpm |
|
MicroRG |
320000 |
128 |
400rpm |
|
MicroRH |
160000 |
64 |
400rpm |
|
MicroRI |
80000 |
32 |
400rpm |
|
MicroRJ |
40000 |
16 |
400rpm |
|
MicroRK |
20000 |
8 |
400rpm |
|
MicroRL |
10000 |
4 |
400rpm |
|
MicroRM |
5000000 |
2000 |
40rpm |
|
MicroRN |
4000000 |
1600 |
40rpm |
|
MicroRO |
2500000 |
1000 |
50rpm |
|
MicroRP |
2000000 |
800 |
80rpm |
|
MicroRQ |
1250000 |
500 |
100rpm |
|
MicroRR |
1000000 |
400 |
150rpm |
|
MicroRS |
800000 |
320 |
200rpm |
|
MicroRT |
500000 |
200 |
400rpm |
|
MicroRU |
400000 |
160 |
400rpm |
|
MicroRV |
250000 |
100 |
400rpm |
|
MicroRW |
200000 |
80 |
400rpm |
|
MicroRS |
100000 |
40 |
400rpm |
输出引脚说明：
|
引脚 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
屏蔽 |
|
颜色 |
红 |
黑 |
白 |
灰 |
蓝 |
紫 |
棕 |
橙 |
银 |
|
功能 |
5V |
GND |
A+ |
A- |
B+ |
B- |
Z+ |
Z- |
外壳 |
运行环境和电参数：
电源： 5V ±5%
温度： -10-70度
湿度： Moisture sensitive level (MSL) 3
防护等级：IP40
加速度： 运行10g
