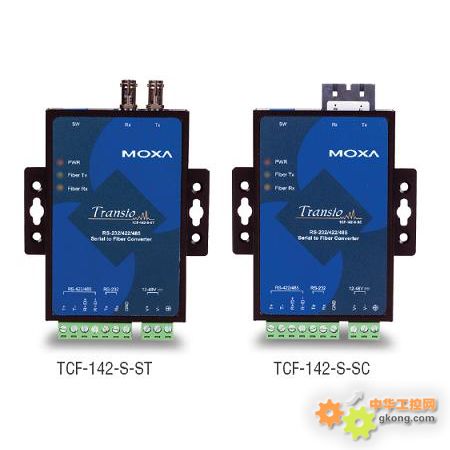

RS-232/422/485转光纤转换器
简介
TCF142系列是串口转光纤转换器，具备转换串口(RS-232或RS422/485)及光纤(多模或单模)讯号的能力。TCF-142接口转换器可将串口传输距离延伸最远可达5 km (TCF-142-M多模光纤)或40 km (TCF-142-S单模光纤)。
为何需要转换串口及光纤讯号？
光纤通讯端口不仅仅延伸了传输距离，更带来许多好处，例如：
* 避免电子干扰
光纤不会受到电磁干扰或电波频率干扰的影响，提供一个不受干扰的传输路径，也可避免互相干扰。
* 隔离保护
光纤具有隔离的功能，不需要利用电流作为传输的媒介
* 安全性
光纤无法以传统的电子设备加以分接。再者，无线电和卫星传输讯号也可轻易地撷取以便译码。
* 稳定度与维护
严苛的温度与湿度环境对光纤没有影响，也不会腐蚀或丢失讯号，也不会受到短路、突波或静电的影响。
反极性保护（Reverse Power Protection)
当您不小心将电线接错端子时，反极性保护(Reverse Power Protection)的功能可以保护您的设备。TCF-142会自动侦测哪一条电线为正极，哪一条为负极，然后加以调整。
可利用DIP Switch设定Terminator
市场上有很多接口转换器的termination resistor是用jumper来设定，且jumper是置于产品的外壳内。因此，当使用者欲改变termination resistor的设定时，就必须拆开产品的外壳。Moxa提供了一个更好的解决方案。TCF-142在外壳上设计了DIP Switch，如此一来，使用者可以很方便地从外壳上的DIP Switch来变更设定了。
Baud Rate自动侦测
TCF-142具备自动侦测串口讯号baud rate的能力。对使用者来说，这是再方便不过的功能了。即使设备的baud rate改变了，接口转换器还是可以传输讯号。
Fiber Ring模式
Fiber Ring 模式允许一个串口设备藉由光纤环状接法和多个串口设备连接，通过设定 TCF-142 DIP Switch 的 SW4 至 ON ，可启用 Fiber Ring 模式。 接线方法为：将 TCF-142 的 Tx 接至另一台 TCF-142 的 Rx ，一台接一台，藉由此方法形成一个光纤环；当需要多个串口设备藉由光纤彼此连接时，即可选择 Fiber Ring 模式。
特点
- 可选择"Fiber Ring"或点对点传输模式
- 将RS-232/422/485讯号转为:
>> ST 单模光纤(利用TCF-142-S)
>> ST 多模光纤(利用TCF-142-M)
- 延伸RS-232/422/485的传输距离:
>> 单模最远可达40 km-TCF-142-S
>> 多模最远可达5 km-TCF-142-M
- 即插即用
- 体积小巧
- 减少讯号干扰
- 防电子干扰/化学腐蚀
- 速度最高可达921.6 Kbps
- 宽温-40至75°C
串行通讯 RS-232信号：Tx，Rx，GND
RS-422信号：TxD+，TxD-，RxD+，RxD-，GND
4线RS-485信号：TxD+，TxD-，RxD+，RxD-，GND
2线RS-485信号：Data+，Data-，GND
波特率：300 bps ~ 921.6 Kbps
串口保护：15 KV ESD
光缆通讯 连接类型：ST
距离：
TCF-142-S：单模光纤40 Km
TCF-142-M：多模光纤5 Km
支持电缆：
TCF-142-S：8.3/125，8.7/125，9/125或10/125μm
TCF-142-M：50/125，62.5/125或100/140μm
波长：
TCF-142-S：1310 nm
TCF-142-M：820 nm
输出功率
TCF-142-S：-9 dBm ~ -6 dBm
TCF-142-M：-16 dBm ~ -7 dBm
接收灵敏度
TCF-142-S：-25.4 dBm ~ -9.2 dBm
TCF-142-M：-33 dBm ~ -31 dBm
-34 dBm ~ -30 dBm
点对点传输：全/半双工
光纤环：半双工，光纤环
工作环境 工作温度：0 ~ 60 °C (32 ~ 142 °F)
-40 ~ 75 °C (-40 ~ 167 °F)，宽温产品
存储温度：-40 ~ 85 °C (-40 ~ 185 °F)
工作湿度：5 ~ 95% RH
电源 输入电压：12 ~ 48 VDC
电源功耗：
TCF-142-S：145 mA@12 V
TCF-142-M：70 mA@12 V
反接保护：提供V+和V-电源反接保护
过压保护：信号短接保护，最大保护电流1.1A
机械性能 尺寸 (W x D x H)：67 x 100 x 22 mm
90 x 100 x 22 mm (包含挂耳)
材料：铝制外壳 (1 mm)
安规认证 UL/CUL：UL60950-1
TÜV：EN60950-1
FCC：Part 15 sub Class B
EMI：EN55022 1998，Class B
EMS：
EN61000-4-2 (ESD) Criteria A，Level 2
EN61000-4-3 (RS) Criteria A，Level 2
EN61000-4-4 (EFT) Criteria A，Level 2
EN61000-4-5 (Surge) Criteria A，Level 3
EN61000-4-6 (CS) Criteria A，Level 2
EN61000-4-11(DIPS) Criteria A，Level 2
保修期5 年
