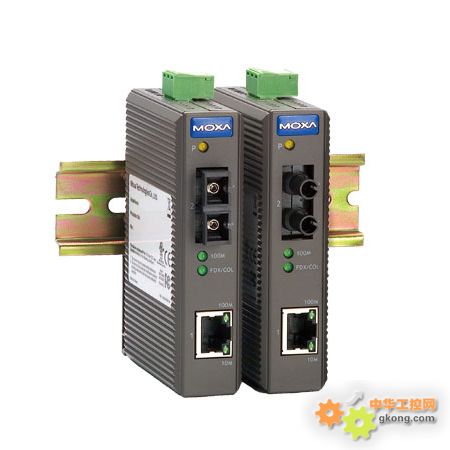

10/100BaseT(X)转100BaseFX工业型光电转换器
简介
MOXA 工业级光电装换器是专门为苛刻的工业环境下可靠稳定工作而设计的。IMC-21系列包含了入门级的10/100BaseT(X)~100BaseFX和10BaseT~10BaseFL的光电转换器。 IMC-21是一种低成本的解决方案，电源输入可以使用12~45 V DC或者18~30 V AC。可以在-10~60°C的温度范围可靠的工作，波浪形的硬件设计能够使您的以太网适应苛刻的工业环境。
DC/AC电源输入
您可以选择12~45 VDC或者18~30VAC作为IMC-21的输入电源。24V交流电源输入特别适合楼宇自动化应用，因为这些场合的电源输入经常会受到限制。
Link Fault Pass-Through
IMC- 21光电转换器的Link Fault Pass-Through功能解决了传统光电转换器的光口和电口一侧出现断线，而另外一侧仍然保持连接的问题。当其中一侧连接断开时，IMC-21会主动 切断另外一侧的连接，显示线路已经中断，可以使其它应用软件对此做出反应。
特点
灵活的介质功能
- 多模, 单模光纤, 可选配 SC 和 ST 接口
- 可通过DIP开关来选择TP端口连接速率, FDX/HDX/10/100/自动/强制
- Link Fault Pass-Through (LFP)
工业级设计, 稳定可靠
- 操作温度范围: -10 ~ 60°C
- IP30防护等级外壳设计
- 电源输入支持 24 VDC/24 VAC
- 支持导轨安装
推荐附件
技术参数 标准：IEEE802.3，802.3u，802.3x
接口 RJ45端口：
• IMC-21 (10/100BaseT(X)转100BaseFX)：10/100BaseT(X)
• IMC-21 (10BaseT转10BaseFL)：10BaseT
光纤端口：
• IMC-21 (10/100BaseT(X)转100BaseFX)：100BaseFX
(SC/ST接口)
• IMC-21 (10BaseT转10BaseFL)：10BaseFL (仅ST接口)
LED指示灯：
• IMC-21 (10/100BaseT(X)转100BaseFX)：电源，10/100M
(TP端口)，100M (光纤端口)，FDX/COL (光纤端口)
• IMC-21 (10BaseT转10BaseFL)：电源，LNK/ACT (光纤端
口)，LNK和ACT (TP端口)
DIP 开关：
• IMC-21 (10/100BaseT(X)转100BaseFX)：
- 通过DIP开关来选择TP端口连接速率 (10/100M)，半/全
双工模式和强制/自动模式
- 通过DIP开关来选择光纤连接的半/全双工模式
- 通过DIP开关来选择Link Fault Pass-Through (LFP)
• IMC-21 (10BaseT转10BaseFL)：通过DIP开关来选择TP
端口的MDI/MDI-X与半/全双工模式
光纤 距离： 10BaseFL：2 km，820 nm
100BaseFX (多模)：5 km，1300 nm
100BaseFX (单模)：40 km，1310 nm
最小输出： 10BaseFL：-16 dBm
100BaseFX (多模)：-20 dBm
100BaseFX (单模)：-5 dBm
最大输出： 10BaseFL：-7 dBm
100BaseFX (多模)：-14 dBm
100BaseFX (单模)：0 dBm
RX灵敏度： 10BaseFL：-34.1 dBm
100BaseFX (多模)：-34 ~ -30 dBm
100BaseFX (单模)：-36 ~ -32 dBm
电源 输入电压：12 ~ 45 V直流，18 ~ 30 V交流（47-63 Hz）
功率（@24V）：5W
连接方式：可插拔的3口接线端子
过流保护：1.1A
反相极性保护：提供
机械特性 包装：IP30防护等级的塑料外壳
尺寸（W x H x D）：25 x 109 x 97 mm
0.98×4.29×3.82 in
重量：125 g
安装方式：导轨安装
工作环境 操作温度：-10 ~ 60 °C（14 ~ 140 °F）
存储温度：-40 ~ 70° C（-40 ~ 158 °F）
环境相对湿度：5 ~ 95%（无凝露）
通过认证 安全：UL508，UL60950-1，CSA C22.2 No. 60950-1，
EN60950-1
EMI：FCC Part 15，CISPR (EN55022) class A
EMS： EN61000-4-2 (ESD)
EN61000-4-3 (RS)
EN61000-4-4 (EFT)
EN61000-4-5 (Surge)
EN61000-4-6 (CS)
冲击：IEC60068-2-27
自由落体：IEC60068-2-32
震动：IEC60068-2-6
MTBF：353,000 hrs
数据库：MIL-HDBK-217F：GB 25°C
保修期5 年
