产品选型

1.1.功能概述

• 集成有以太网控制器，串口，SD卡控制器，USB Host控制器，四线电阻触摸屏；
• 可完美支持WindowsCE .NET 6.0操作系统；
• 新增Flash掉电保护功能；
• 用户可将精力集中在应用程序相关的技术开发上，而无须关心复杂、费心的硬件平台和底层软件上
• 支持Visual Studio 2005或2008.net(.net 2.0 Compact)、下的VC++,VB,C#开发；
• 触摸屏输入；
• 显示格式800×600，6.5万色或26万色（由用户设定）。支持屏幕旋转（0°、90°、180°、270°）；
• 用户可方便设定开机界面；

1.2.硬件概述

• 內建高速Cortex-A8的CPU主频1GHZ,512M的DDR2，256MB的NandFlash，Windows CE .NET 6.0；

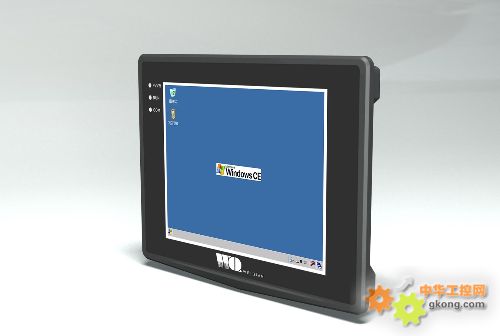

• 显示屏：8.0 inch(英寸)，800*600 TFT LCD，宽温型，64K色或26万色；
• 四路带隔离的3线RS-232串口（COM1,COM2,COM3,COM4），其中二路（COM1、COM2）可以作为RS-485总线接口；
• 一路带隔离的CAN总线接口（WinCE系统内已集成驱动）。标版不带，需要选配；
• 一路USB Device接口，支持Activesync和PC机同步通信和联调应用程序；
• 一路USB Host接口，支持鼠标、键盘、U盘等设备；
• 一路100M的以太网络接口；
• SD/MMC接口，支持SD卡和MMC卡；
• 音频输出接口；
• DC12V，内置电源隔离保护器，可靠性更高；
• 触摸屏接口，四线电阻式触摸屏（WinCE系统内已集成驱动）；

1.3.应用领域

工业控制，检测设备，仪器仪表，安全监控，医疗器械，智能终端等产品嵌入式高端应用。

支持CAN方便客户构建现场总线网络。

1.4.工作条件

12/24VDC,电流：600mA

工作温度：-10℃~60℃

2.端口介绍

2.1.端口位置图

图2.1

图2.2

1.CAN接口需要选配（CAN-或CANL）。2.CAN接口（CAN+或CANH）。

3.GND。 4.RS-232 COM3的RX。

5.RS-232 COM3的TX。 6.RS-232 COM4的RX。

7.RS-232 COM4的TX。 8.RS-485 COM2的485B。

9.RS-485 COM2的485A10GND。

11.RS-485 COM1的485B。 12.RS-485 COM1的485A

2.2.RS-232接口

WLT_TFT8060单板电脑有四路带光隔离串口，支持最高波特率115200bps。对应WinCE驱动的设备号为COM1 ~ COM4。注意：COM1、COM2有两种输出方式RS-232和RS-485，背边的DB9座是RS-232输出方式。侧边的是RS-485。两者只能选一使用，不用的不要连接即可。

2.3.RS-485接口

RS-485接口对应WinCE的设备号为COM1、COM2。和DB9的RS-232接口是同一个UART端口（只是不同的输出方式）。内部有120欧终端电阻
