产品说明

1.1模块简介：

CAR系列模块采用 RS485 通讯口，基于标准 Modbus 通讯协议，具有广泛使用意义。其型号共包括扩展输入输出模块、模拟量输入模块、模拟量输出模块、温度采集模块等。可使用本公司的EX系列PLC、MD系列文本显示器及其它支持 Modbus 协议的相关设备在温度，流量，液位、压力等过程控制系统中得到了广泛的应用。

1.2模块型号：

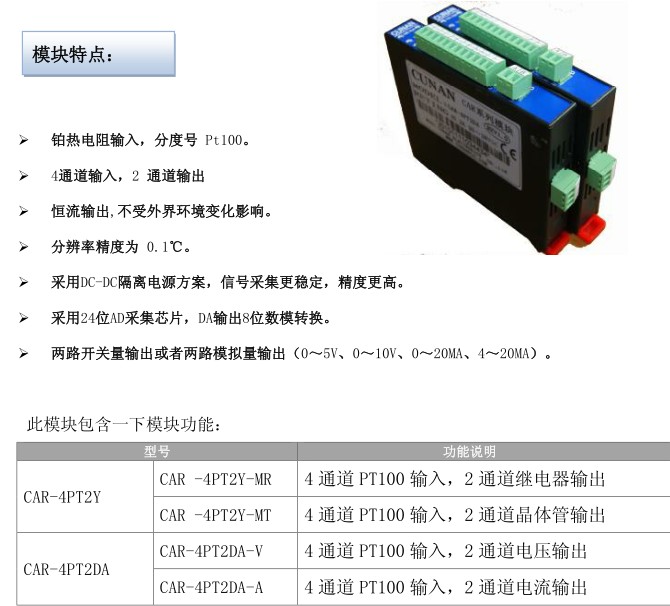

型号		功能说明
CAR-4PT2Y	CAR -4PT2Y-MR	4通道PT100输入，2通道继电器输出
CAR-4PT2Y	CAR -4PT2Y-MT	4通道PT100输入，2通道晶体管输出
CAR-4PT2DA	CAR-4PT2DA-V	4通道PT100输入，2通道电压输出
CAR-4PT2DA	CAR-4PT2DA-A	4通道PT100输入，2通道电流输出

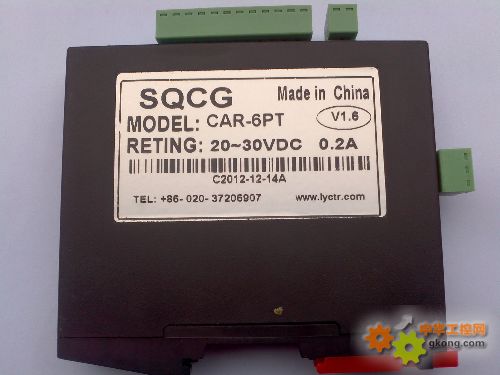

CAR-6PT		6通道PT100输入

*注：(*VA)表示同时支持电流及电压，所有模拟量通道都可以修改量程。

1.3 模块尺寸：

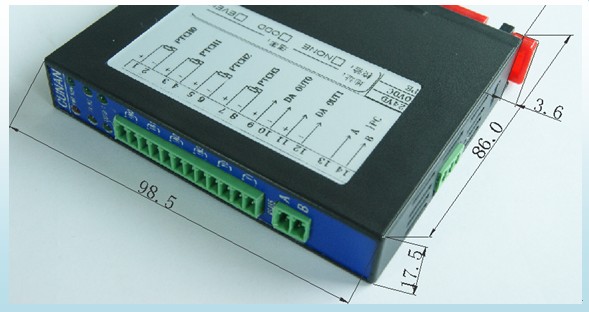

CAR系列模块的外形及尺寸请参照下图（单位：mm）：

注明：长宽高: 98*17.5*86

1.4全电源隔离 ：

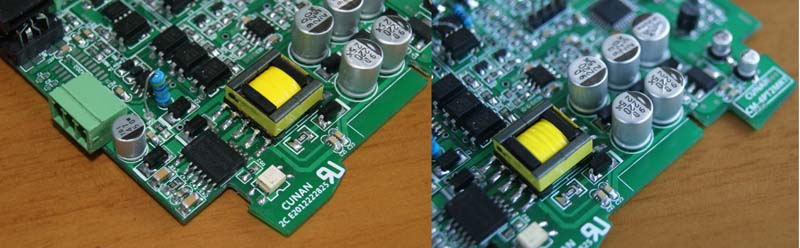

CAR系列模块从供电《——》通讯隔离，供电《--》采集电路隔离，通讯《--》采集电路隔离。内部系统全部隔离。而且有低压和高压保护。超过额定电压后，系统自动断电。1500V隔离测试！更注重产品质量！

注：隔离部分电路图。

注意事项

Ø 请确认规格，选择合适的模块。

Ø 进行螺丝孔加工和配线工程时，请不要让切屑、电线屑落入模块内部。

Ø 在连线前，请再次确认模块和连接设备的规格，确保没有问题。

Ø 在进行连线时，请注意连线是否牢固，连线脱落会造成数据不正确、短路等故障
