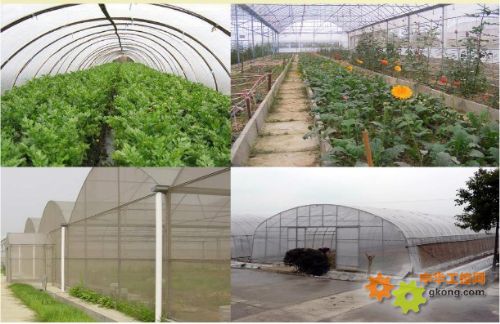

生态农业温室大棚环境智能综合监控系统

1、智能温室大棚控制系统概述

石家庄圣启科技有限公司自主研发的SQ-WS智能温室大棚控制系统是针对温室大棚正常有效运转的控制要求配置的远程监控与管理系统。采用传感器技术、依托传统温室大棚生产工艺、设计的具有高可靠性、安全性、可扩展性的软硬件系统。

充分利用物联网技术和组态软件实时远程获取大棚内部的空气温度、湿度、光照强度、土壤水分温度、二氧化碳浓度、叶面湿度、露点温度等环境参数及视频图像，通过模型分析，远程或自动控制湿帘风机、喷淋滴灌、内外遮阳、顶窗侧窗、加温补光等设备，保证温室大棚内的环境最适宜作物生长；同时，该系统还可以通过手机、计算机等信息终端向农户推送实时监测信息、预警信息、农技知识等，实现温室大棚集约化、网络化远程管理。

2、系统结构及控制模式

（1）系统两大组成部分

SQ-WS系统主要包括：上位机中心服务器控制平台和下位机现场控制节点：

◇中心服务器控制平台可选用物联网感知应用平台或者是为客户专门定制的操作监测平台。能够实现监测、查询、运算、建模、统计、控制、存储、分析、报警等多项功能。

◇现场控制节点由测控模块、电磁阀、配电控制柜及安装附件组成，与中心服务器控制平台可通过有线、无线、3G/2G方式连接到一起。根据温室大棚内空气温湿度、土壤温度水分、光照强度及二氧化碳浓度等参数，对环境调节设备进行控制，包括内遮阳、外遮阳、风机、湿帘水泵、顶部通风、电磁阀等设备。

（2）选择合适的控制方式

◇有线监控-----通过现场布线方式进行数据传输。

◇无线Zigbee监控-----利用Zigbee模块，对0-20KM范围为的数据监测传输。

◇3G/2G网络监控-----利用通信网络形式，可监测传输距离无限远。

◇有线和无线结合------根据实际现场环境，灵活结合。

3、现场数据采集与控制功能

（1）温湿度监测

通过温湿度传感器监测大棚室外空气环境温湿度、室内空气环境温湿度、地表温湿度、土壤温湿度等，并能对数据进行采集、分析运算、控制、存储、发送等。

（2）光照度监测

通过光感和光敏传感器监测记录温室大棚内光线的强度，可以直接与相关的补光系统、遮阳系统等设备相连，必要时自动打开相关设备。通过无线传输技术将相关数据传送到用户监控终端。

（3）CO2、O2浓度监测

在温室大棚内部署二氧化碳浓度传感器，实时监测温室中二氧化碳的含量，当浓度超过系统设定阙值范围时，通过无线传输技术将相关数据传送到用户监控终端，由相关工作人员做出相应调整。

（4）分区域检测

同一个棚内划区域控制管理，可实现每个种植区不同温湿度、不同气体配置等环境技术指标。用户可以通过上位机来监测、查询各区域的数据。也可以对个分块进行单独控制和整体协调控制。

（5）灌溉及喷药施肥控制

水灌溉与农药喷洒采用一套管线系统，根据植物生长模式，可通过自动、手动方式进行操作。

（6）报警控制

用户可设定某些参数指标的上限和下限。比如大棚温度应在30-15摄氏度之间，高于或低于这个温度范围都会产生报警信息，并在上位机中控平台和现场控制节点显示出来。

（7）节点故障通知

现场控制节点出现故障时可及时以中心服务器平台、手机短信、报警信息等方式通知管理者。

（8）备用冗余功能

为了避免设备故障及异常带来不便，影响作物的生长。设备可进行扩展冗余，当设备出现故障时，辅助设备进行0切换。从而实现连续无故障运行，增加系统稳定性和可靠性。

（9）自定义控制模式

可以根据温室大棚具体控制和监测需要，定制一些相应的监测项目及控制内容，该项目可以使模拟信号、数字信号、开关信号、频率信号等监测和控制。
