Acrel-BUS智能照明控制系统

1、概述

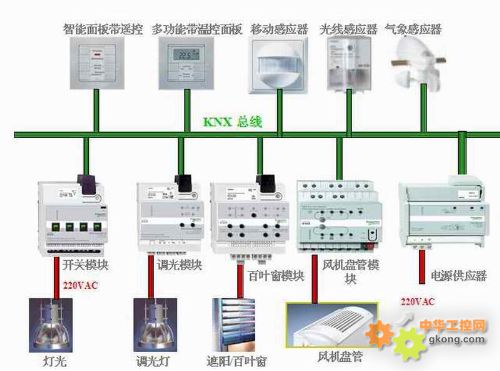

    Acrel-BUS智能照明控制器从功能上可以分为驱动器、传感器和系统元件。各个元件通过专用Acrel-BUS总线以树形、星形或线形的拓扑结构灵活组网。

    ●驱动器：负责接收和处理传感器传送的信号，并执行相应的操作，如开/ 关灯、调节灯的亮度。

    ●传感器：负责根据现场手动操作，或探测光线、温度等的变化，向驱动器发出相应的控制信号。

    ●系统元件：系统元件主要负责搭建系统平台，如系统电源、线路耦合器、传输介质等。

2、驱动器

2.1开关驱动器

  ●命名规则

   ●参数

   ●功能

    用于对设备进行开关控制的驱动器，具有逻辑、延时、预设等功能。

◆手动功能             ◆逻辑功能

◆状态反馈             ◆禁止功能

◆时间功能             ◆抗冲击电流最高65A

◆执行动作自由定义

2.2 0-10v 调光驱动器

  ●命名规则

  ●参数

  ●功能

    用于控制调光回路，具有软开/关功能， 每一回路能同时被8个场景调用，能检测回路状态。尤其适合对白炽灯、LED灯和低压卤素灯进行调光。

◆调光功能       ◆开关功能        ◆禁止功能

◆场景功能       ◆状态反馈(开关状态和调光值)

3、传感器

3.1人体感应和光照度传感器

●命名规则

 ●功能

    是一种能感受外界信号、物理条件（如光、移动）的设备装置，并将感应的信息传递给其它设备装置（如调光器、开关驱动器）,实现其功能。主要用于照明中，即与亮度有关的场合，或者需要监控的场合，即监控是否有人移动，然后执行动作。

◆人体感应         ◆光照度感应

◆逻辑功能         ◆主从组网

3.2 智能面板

 ●命名规则

●参数

●功能

    用于接受按键触动信号，可通过区分短按与长按并结合不同参数配置实现开关、调试、场景、窗帘控制、调温、报警等功能。

◆开关功能     ◆调光功能    ◆窗帘控制     ◆数值发送    ◆场景功能

3.3 干接点输入模块

●命名规则

● 参数

● 功能

    用于接受外部干接点信号输入，可通过不同参数配置实现开关、调光、场景、窗帘控制、调温、报警等功能。

◆开关控制      ◆调光功能      ◆窗帘控制      ◆多重开关      ◆数值发送     ◆场景功能       ◆技数功能

4、系统元件

4.1 电源模块

● 命名规则

● 参数

● 功能

   KNX/EIB系统标准供电电源，640mA输出电流，最多可以为64个设备供电，带总线复位，过流指示和短路保护。标准导轨安装。

◆总线电源输出    ◆30VDC电源输出    ◆过流保护    ◆短路指示    ◆总线复位
