一、概述：

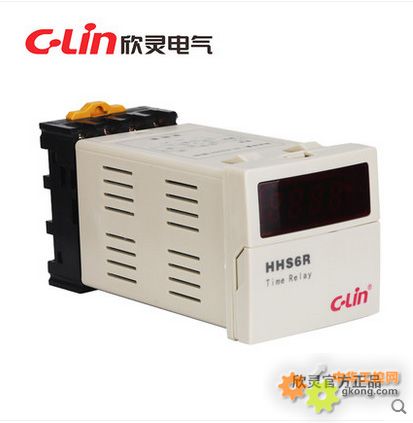

HHS6系列时间继电器(以下简称继电器)属于通电延时型，适用于交流50/60Hz，工作电压380V 及以下或直 流工作电压24V 的控制电路中作延时元件，按预定时间接通或分断电路。

本系列继电器执行Q/ZXL 0081企业标准，符合GB 14048.5和JB/T 10047有关要求。

二、主要技术参数：

三、外形及安装

2.45*45

四、使用说明：

1.延时设置：

a) 步骤一：用手卡住盖板左右两侧的凹形部分向外拉；

b) 步骤二：按要求设置好延时时间和时段；

c) 步骤三：设置完毕后，盖好盖板。

注：（“s” 表示秒 ，当设置为01s12即为1 . 12秒 ；“m” 表示分 ，当设置11m10即为11分10秒；“h” 表示小时 ，当设置为12h12即为12小时12分。）

2、继电器具有记忆功能 ，需通电前参照上图所示预置好延时时间 ，通电后预置的时间无效 ，继电器重复启动间隔时间为0. 5s。

3、功能简述 ：把拨码开关数字及时段开关H、M、S 按需要设置好 ，接通电源 ，开始计时 ，到预置时间 ，数码管中间点不闪动，延时触点转换， 实现定时控制。

4、复位功能 ：在任意时刻接通复位端子 ，继电器恢复到初始状态 ，断开后从 “0”开始计时。

5、暂停功能 ：在计时过程中接通暂停端子 ，计时停止 ，且显示此刻的时间 ，断开后继续计时 ，利用此功能可作累时器用。

6、在强电环境下使用或复位与暂停端接导线较长时 ，请使用屏蔽导线，且不可同电力线同管走线。

7、复位、暂停控制端应接无源开关接点(如按钮、行程开关、交流接触器的触点)，不能串有电压或电流信号。

8、复位与暂停端子切勿输入电压或接地 ，以免损坏产品。
