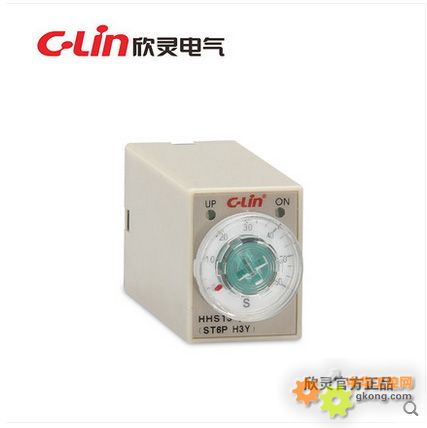

欣灵ST6P-2时间继电器H3Y-2引进定时器HHS13延时开关AC220V DC24V
一、欣灵ST6P-2时间继电器H3Y-2引进定时器HHS13延时开关AC220V DC24V概述：

HHS13（ST6P）系列电子式时间继电器（以下简称继电器）适用于交流50Hz、工作电压380V及以下或直流工作电压220V及以下的控制电路中作延时元件，按预置的时间接通或分断电路。

本系列继电器执行Q/ZXL 0080企业标准，符合GB 14048.5和JB/T10047有关要求。

二、欣灵ST6P-2时间继电器H3Y-2引进定时器HHS13延时开关AC220V DC24V主要技术数据：

三、欣灵ST6P-2时间继电器H3Y-2引进定时器HHS13延时开关AC220V DC24V使用说明：

1.按照继电器罩壳上的接线图，参考第八条电路举例将产品接入控制电路中。
2.调整电位器，预置好延时时间，接通电源，继电器开始按第四条对应工作时序运行。

3.由于产品设定时间是由电位器设定的，且电位器为非线性的，故用户在选用延时规格时应按标称职的2/3~最大值此段选用，避免用大的延时规格设定小延时时间造成时间偏差大。

4.继电器重复启动间隔时间应大于等于0.5s。

四、欣灵ST6P-2时间继电器H3Y-2引进定时器HHS13延时开关AC220V DC24V应用电路举例：

1.单相负载时，若负载阻性电流小于等于3A或感性电流小于等于0.5A时，继电器直接控制，接线参考例1；若负载阻性电流大于3A或感性电流大于0.5A时，继电器通过交流接触器扩容，接线参考例2；三相负载时，交流接触器和继电器电源AC380V时，接线参考例3；交流接触器和继电器电源为ACC220V时，接线参考例4.

2.示例继电器所起的功能为：当接通电源时，负载或KM（交流接触器）得电，经延时到预置值时，负载或KM（交流接触器）失电。

注1：负载可为路灯或灯泡，可直接接在路灯或灯泡端口的两根线上（如例1）。

注2：KM为交流接触器的线圈，A1、A2两端可按例2、例3、例4接线。
注3：例3中的继电器及KM的工作电源均为AC380V，应注意所选用产品的电压等级。
