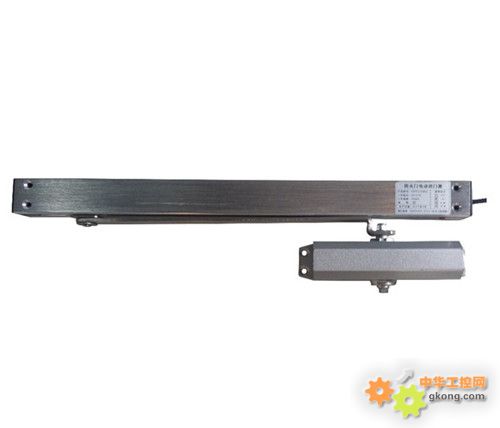

1. 产品概述

    能够接收防火门监控模块传送的指令，并在收到指令后将处于打开状态的防火门关闭，并将其状态信息反馈 至防火门监控模块的电动装置。

2. 产品特性 Ø

接受监控模块传递的关门指令后自动断电并关门； Ø

反馈防火门的开闭状态和故障信息； Ø

可提供多种规格的闭门器，使用 65kg、85kg、120kg、180kg 门重的防火门；
3. 技术参数

4.外形尺寸

5. 接线

   单扇防火门的闭门器只接防火门监控模块 BMQ1 和 GND1 端子；双扇防火门的左闭门器接防火门监控模块 BMQ1 和 GND1 端子，右闭门器接防火门监控模块 BMQ2 和 GND2 端子（见 P15）。

6. 安装

电动闭门器的选型有左右之分，安装前应按照门型选择相应的闭门器。安装时，闭门器滑槽开口向下，面对滑 槽两端的固定孔，如果开门时滑槽的力矩向左即为左型，安装于门扇左侧，如果开门时滑槽的力矩向右即为右型， 安装于门扇右侧。闭门器滑杆安装在距门框下边沿向上大约 1.5cm 处水平固定，将连杆转头套入闭门器滑杆的转动 螺丝内并固定，再将闭门器附体安装在，竖直方向距门框下边沿向下大约 2.0cm，水平方向距滑杆边缘 10cm 处（左 型附体距左型滑杆左边缘 10cm，右型附体距右型滑杆右边缘 10cm）。然后将连杆的另一端套入闭门器附体的转动 螺丝内即可，安装过程中要注意闭门器附体

7. 操作说明

7.1.开启角度调节

电动闭门器可按需控制门扇的开启角度，具体方法为：调节门扇到所需角度，将滑槽内的电控定位器移至连 杆的滑块处，再用螺丝刀将电控定位器两端的螺丝固定。闭门器安装在推门面时最大开启角度为 125°，安装在拉 门面时最大开启角度为130°。

7.2.关门速度调节

    通电状态下，电动闭门器的关闭速度也可调节，保持闭门器主体和滑杆的固定，用螺丝刀调节主体左（右） 侧的两个旋动螺丝，逆时针旋转为加快关门速度，顺时针旋转为减慢关门速度。
