1 概述

  AEW100无线计量模块主要用于计量低压网络的三相有功电能，具有RS485通讯和470MHz无线通讯功能，方便用户进行用电监测、集抄和管理。产品具有精度高、体积小、安装方便等优点。可灵活安装于配电箱内，实现对不同区域和不同负荷的分项电能计量，统计和分析。

2 主要功能

3 技术参数

3.1 电气特性

3. 2 环境条件

4 外形尺寸（单位：mm）

5 接线与安装

L1、L2、L3开口式传感器分别通过穿刺接入A相、B相、C相线缆，其中A相传感器通过穿刺线缆及N线端子取电为计量模块供电，同时A相、B相、C相传感器分别将电压、电流信号通过信号连接线传输给计量模块，计量模块通过无线或者RS485方式将测试数据传输至后台终端。

6 操作与显示

说明：

6.1 LED显示功能

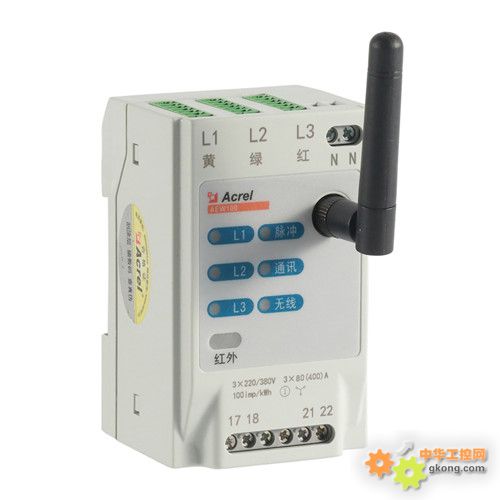

  在面板的左上方有六个LED指示灯，分别为：“L1”、“L2”、“L3”、“脉冲”、“通讯”、“无线”。

  “L1”：亮起时说明L1相取电成功；

  “L2”：亮起时说明L2相取电成功；

  “L3”：亮起时说明L3相取电成功；

  “脉冲”：每亮起一次，表示仪表输出一个电能脉冲；

  “通讯”：当仪表通过RS485进行通讯时会闪烁；

  “无线”：当仪表通过无线模块进行通讯时会闪烁。
