产品概述
浪涌保护器，也叫防雷器、避雷器，是一种为各种电子设备、仪器仪表、通讯线路、低压电气线路提供安全防护的电子装置。适用于交流50/60Hz，额定电压380V的供电系统或光伏系统，对间接雷电和直接雷电影响或其他瞬时过电压的电涌进行保护，满足家庭住宅、第三产业及工业领域电涌保护的要求，具有相对相，相对地，相对中线，中线对地及其组合等保护模式。
执行标准
（I类）执行标准：GB/T 18802.1-2011（IEC61643-1：2005,MOD）,I类试验
（II类）执行标准：GB/T 18802.1-2011（IEC61643-1：2005,MOD）,II类试验
（光伏专用）执行标准：EN 50539-11：2012，II类试验
主要技术参数
- 使用在标称电压下
- 安装在海拔2000m以下
- 使用环境温度：-40℃～+80℃
- 带工作状态指示窗口
产品特性
- 保护通流量大，达到0残压，响应时间快
- 采用最新灭弧技术，彻底避免火灾隐患
- 带有状态指示，指示浪涌保护器的工作状态
- 结构严谨，工作稳定可靠安全
安装及维护
- 建议使用DIN导轨安装，将浪涌保护器卡入导轨上固定即可；
- 浪涌保护器需并联在被保护设备的前端电源线路上，必须断电安装；
- 为防止非雷击事故，建议在浪涌保护器前端安装小型断路器或防雷保护熔丝；浪涌保护器与被保护设备的距离应不大于5m为宜；
- 断路器与浪涌保护器之间连接的导线长度应尽量短，相线/零线以不大于1m为宜，接地线以不大于0.5m为宜，当距离大于此长度时，导线的截面应该成比例增大，导线拐角处应有弧度；
- 浪涌保护器相线及地线规格应符合规范要求，连接应短且粗，确保接地电阻小于4Ω；
- 每年雷雨季节来临前请仔细检查防雷模块是否失效，如失效，请及时更换。
产品规格型号
注：Un-额定电压；Uc-最大持续工作电压；Imax-最大放电电流；Iimp-最大冲击电流；In-标称放电电流。
外形及安装尺寸

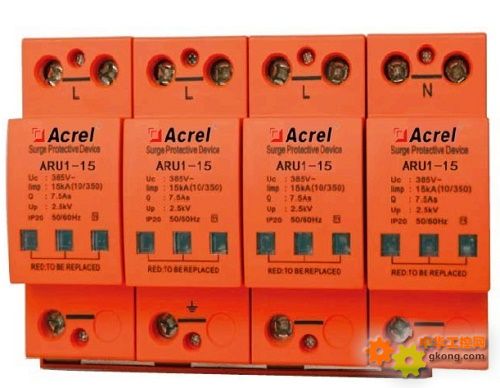

ARU1-50、ARU1-25、ARU1-15、ARU2-120、ARU2-100外形结构及尺寸如图1所示。
图1
ARU2-80外形结构及尺寸如图2所示
图2
ARU2-60、ARU2-40、ARU2-20外形结构及尺寸如图3所示。
图3
ARUPV-40外形结构及尺寸如图4所示。
图4
接线方式
单相电源（RCD之前）TN、 IT（有N线）系统1+1（N-PE）模块连接方式：
单相电源TN-S、TN-C-S（RCD之后）TT、IT（有N线）系统2模块接线方式：
三相电源TN-C、IT（有N线）系统3模块接线方式：
三相电源（RCD之前） TT、IT（有N线）系统3+1（N-PE）模块接线方式：
三相电源TN-S、TN-C-S（RCD之后）TT、IT（有N线）系统4模块接线方式：
应用方案
1、住宅类防雷方案
设计依据：
●IEC62305《雷电保护标准》
●GA173-2002《计算机信息系统防雷保安器》
●GB2887-2011《计算机场地技术条件》
●GB50343-2012《建筑物电子信息系统防雷设计规范》
●GB50057-2010《建筑物防雷设计规范》
●GB50174-2008《电子计算机机房设计规范》
●GB/T50311-2007《建筑与建筑群综合布线系统工程设计规范》
高层住宅防雷方案：
多层住宅防雷方案：
别墅住宅防雷方案：
2、建筑类防雷方案
设计依据：
●GB50343-2012《建筑物电子信息系统防雷技术规范》
●GB50174-2008《电子计算机机房设计规范》
●YD/T5098-2001《通信局（站）雷电过电压保护工程设计规范》
●GB50057-2010《建筑物防雷设计规范》
●GB50169-2006《电气装置安装工程接地装置施工及验收规范》
商务楼防雷方案：
酒店防雷方案：
3、工业类防雷方案
设计依据：
●GB50057-2010《建筑物防雷设计规范》
●GB50174-2008《计算机房防雷设计规范》
●GA173-2002《计算机信息系统防雷保安器》
●IEC62305《雷电保护标准》
●IEC61643《SPD电源防雷器》
●IEC61644《SPD通讯网络防雷器》
●GB50057-2010《建筑物防雷设计规范》
●GB15599-2009《石油与石油设施雷电安全规范》
●IEC62305《雷电保护标准》
加油站防雷方案：
炼化厂数据系统防雷方案：
4、光伏防雷方案
设计依据：
光伏电站防雷方案：
-
- GB50343-2012《建筑物电子信息系统防雷设计规范》
- GB50057-2010《建筑物防雷设计规范》
- IEC62305 《雷电保护标准》
- GB50311-2007《建筑与建筑群综合布线》
- CNCACTS 0001–2011A《汇流设备技术规范》
