产品概述

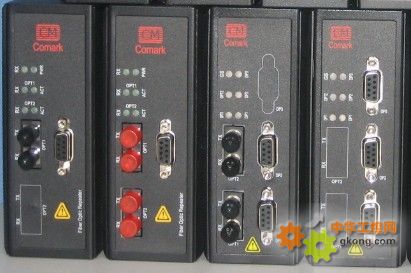

本产品是一款Modbus Plus协议型现场总线HUB中继器，由讯记科技推出，符合Modbus Plus协议标准，独立3路总线电接口数据相互转发，电信号中继并为电缆系统提供星形链接。本设备能够延长Modbus Plus总线的传输距离，改变总线拓扑结构，同时具有光耦隔离、降低干扰等性能，速率由拨码开关设置。支持9~36VDC宽电源输入，具备继电器告警输出、电源冗余等优点。本产品同时采用无风扇、低功耗、工业级设计、IP40防护等级、波浪纹铝制加强机壳、35mmDIN导轨安装，-40~75℃工作温度范围，能够满足各种工业现场的要求，提供便捷的通讯解决方案。

产品规格

总线数据接口

 9针的Sub_D插孔连接器，管脚定义符合Modbus Plus的协议规范

 符合Modbus Plus总线标准

 通信速率：1Mbps

 信号延时（电口）：≤6Bit

 隔离电压1000V，具备4000V的防雷击保护功能

 终端电阻：本机内部不带终端电阻，请按需要决定是否外接

电源

 隔离冗余9~36V DC电源，典型工业标准电压DC24V，功耗不超过4W，隔离电压1500V，具有反接保护功能，采用5芯5.08mm工业端子接口（请使用工业标准电源，否则会引起通信故障或设备损坏）

继电器

 继电器告警输出：总线数据接口故障告警输出

 触点最大容量：1A @24V DC，工业端子接口

机械特性

 尺寸（长×宽×高）：136mm×104.8mm×52.8mm

 净重：800g

 外壳：IP40防护等级，波浪纹铝制加强机壳

 安装：35mmDIN导轨安装

工作环境

 工作温度：-40℃~75℃，可选宽温产品（-40℃~85℃）

 存储温度：-40℃~85℃

 相对湿度：5%~95%（无凝露）

保修期

 保修期：5年

符合标准

 IEC61000-4-2(ESD)：电源端：±2KV接触放电，±15KV空气放电；继电器：±2KV接触放电，±15KV空气放电；信号端：±15KV空气放电

 IEC61000-4-4(EFT)：电源端：±4KV，继电器：±4KV

 IEC61000-4-5(Surge)：电源端：±1KV DM/±2KV CM，继电器：±1KV DM/±2KV CM

 IEC60068-2-27（冲击）

 IEC60068-2-32（自由跌落）

 IEC61000-6-2（通用工业标准），IEC61850-3（变电站），IEEE1613（电力分站）
