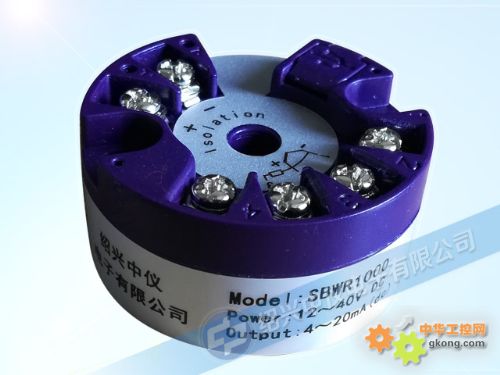

一体化温度变送器用于热电阻(RTD)、热电偶(TC)信号输入，二线制4～20mA模拟输出，安装于传感器内部(Form B)。
一体化温度变送器的作用与特点
○用于将各种温度输入信号转换为4～20mA输出信号。
○输入：2种热电阻(RTD)；10种热电偶(TC)。
○配备我司的V1或V8串口编程线，通过PC上位机软件对12种输入类型、测量量程等参数进行组态。
○精度高，内置冷端补偿。
○输入与输出不隔离。
技术参数
| 输入 |
| 输入信号 |
热电阻(RTD)、热电偶(TC) |
| 冷端补偿温度范围 |
-20～60℃ |
| 补偿精度 |
±1℃ |
| 输出 |
| 输出信号 |
4~20mA(输入与输出不隔离） |
| 负载电阻 |
RL≤(Ue-12)/0.021 |
| 上、下限溢出报警输出电流 |
IH=21mA、IL=3.8mA |
| 电源 |
| 供电电压 |
DC12~32V |
| 其它参数 |
| 温度漂移 |
0.01%FS/℃ |
| 响应时间 |
1s达到最终值的90% |
| 使用环境温度 |
-40～80℃ |
| 电磁兼容性 |
符合GB/T18268工业设备应用要求（IEC 61326-1） |
输入类型与传输精度
| 型号 |
类型 |
测量范围 |
最小测量范围 |
量程范围 |
转换精度 |
| 热电阻
(RTD)
|
Pt100 |
-200.0～850.0℃ |
10℃ |
≤100℃ |
0.2% |
| >100℃ |
0.1% |
| Cu50 |
-50.0～150.0℃ |
10℃ |
≤100℃ |
0.2% |
| >100℃ |
0.1% |
|
热电偶
(TC)
|
B |
400～1800℃ |
500℃ |
≤300℃ |
0.2% |
| >300℃ |
0.1% |
| E |
-100～1000℃ |
50℃ |
≤300℃ |
0.2% |
| >300℃ |
0.1% |
| J |
-100～1200℃ |
50℃ |
≤300℃ |
0.2% |
| >300℃ |
0.1% |
| K |
-180～1372℃ |
50℃ |
≤300℃ |
0.2% |
| >300℃ |
0.1% |
| N |
-180～1300℃ |
50℃ |
≤500℃ |
0.2% |
| >500℃ |
0.1% |
| R |
-50～1760℃ |
500℃ |
≤500℃ |
0.2% |
| >500℃ |
0.1% |
| S |
-50～1768℃ |
500℃ |
≤500℃ |
0.2% |
| >500℃ |
0.1% |
| T |
-200～400.0℃ |
50℃ |
≤500℃ |
0.2% |
| >500℃ |
0.1% |
| Wre3-25 |
0～2315℃ |
500℃ |
≤500℃ |
0.2% |
| >500℃ |
0.1% |
| Wre5-26 |
0～2310℃ |
500℃ |
≤500℃ |
0.2% |
| >500℃ |
0.1% |
说明：
1、以上精度数据是在环境温度20℃±2℃的条件下测试所得。
2、输出精度“%”是相对于设定的量程范围。
3、热电偶测量时还需要加上冷端补偿误差，内部冷端补偿误差≤±1℃。
使用说明
一体化温度变送器安装于热电阻或热电偶顶端的接线盒内，使用螺钉固定，与现场温度传感器融于一体。
