一 简介

  配电室综合监控是整个电能管理系统中的一个重要环节。目前，配电室一般都采取无人值守，定时巡查制度，这样既浪费人力物力也无法做到对配电室的环境和安全实时监控。而配电室的环境稳定可靠对变压器等设备的正常运行至关重要。
  安科瑞电气股份有限公司根据配电室实际情况，结合多年的变电站和配电室的运行管理经验，自主研发了安科瑞配电室综合监控系统，实现了智能开关柜运行监控、高压开关柜带电显示、电流电压等负载运行监控、母线测温监测、电缆测温监测、环境监测、有害气体监测、安防监控、采暖通风、门禁、灯光、风机、除湿机、空调控制等功能。实现动力环境各数据的检测与设备控制，实现动力环境优化，避免运行环境的失控导致配电设备运行故障，保证维护人员安全，延长设备使用寿命，减少配电室粗放式管理导致成本过高，同时实现配电动力环境的分布式远程管理。

二 技术标准

三、应用场所

  变电所、配电室、机房、箱变。

四、系统目标

  配电室综合监控系统实时监测配电室内各设备运行参数，提供高度稳定可靠的监控信息资源。节省配电室综合监控运行管理费用，达到短期投资长期受益的目的。确保提高监测环境管理工作效率并提供安全舒适的工作环境。系统软/硬件均采用模块化结构设计，适应发展需要，做到具有可扩展性、可变性，适应环境的变化和工作性质的多样化。

五、系统模块

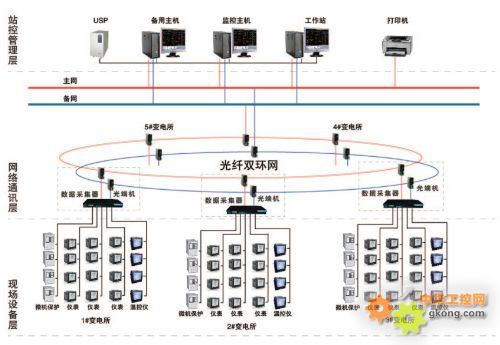

  配电室综合监控系统以智能控制为核心，通过物联网技术的集成应用，实现配电室内环境的全天候状态监视和智能控制。以网络通信为核心，完成站端视频、环境数据以及安全防范等数据的采集和监控。

  系统把环境、视频、通风、照明、安全防范、消防、一次设备辅助监控等所有监控量在系统主界面上进行一体化显示和控制，避免各系统孤立显示和控制。系统监控可提供视频监控和图表监控两种监控模式。

技术参数

六、系统接入能力

七、技术指标

配电室综合监控系统技术指标
系统可用率>99.99%
系统时钟误<±5毫秒
监控网络负荷率：
    正常情况下：<20%；
    电力系统故障情况下：<30%
监控主站CPU负载率：
    正常情况下：<15%；
    电力系统故障情况下：<30%
平均无故障时间（MTBF）>40000小时；系统总体大于30000小时
系统CPU负荷率：
    正常情况下应<30%
    事故情况下任意10S内应<50%
监控系统的最小存储容量应满足两年的运行要求,且不大于总容量的60%
准确率:遥信变位响应率100%,遥控正确率100%
模拟量测量误差:
    电流电压有功无功<±0.5%
    频率<±0.02Hz；
    计量回路有功电度不低于0.2级。
所有画面操作响应时间<3S
事件正常记录率:100%
事件记录分辨率：<2ms
数据刷新: <3S
系统对状态量和模拟测量量的实时响应时间应<2S
运行环境要求：
温度 ：-30-60℃；
相对湿度 ：40%-90%
电源要求 ：AC200-230V，50Hz±2
接地电阻小于：1Ω
远离强电磁场干扰和冲击

八、系统特点

开放性

配电室综合监控系统能够对下接入不同厂家/品牌的站端设备、传感器、控制器、摄像头等。

统一性

配电室综合监控系统可以实现不同站端设备的集中和管理，包括环境监测、视频、照明、安防等的完整集中统一。

易扩展性

配电室综合监控系统在设备增加、系统升级扩容时，仅需要完成软件的配置即可。

易用性

从应用角度出发，系统平台的功能符合实际需要，有良好的可操作性，运维人员通过简单的培训就能掌握系统的操作要领，能够在实际工作中运用系统。

高可靠性

配电室是配网结构中的重要基础场所，智能环境监控系统也是长期处于运行状态，系统的稳定性显得尤为重要。局部故障不影响整个监控系统的正常工作。采用模块化结构，便于故障排除和替换。监控系统具备处理同时发生的多个事件的能力。
