JKZC-DH系列综合型探针台
|产品概要

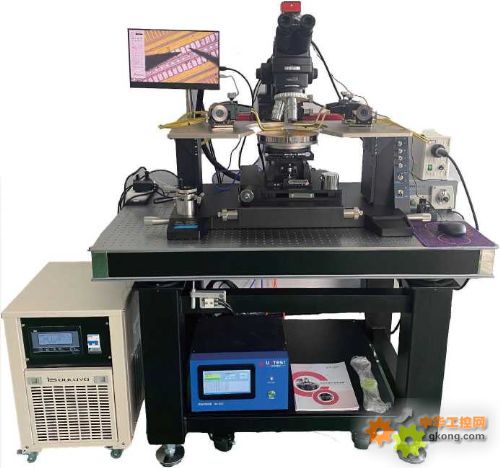

JKZC-DH系列综合型探针台是一款综合型晶圆测试探针台，可完成12英寸晶圆的电学测试。此系列探针台设备配 置十分丰富，不仅具备龙门架结构和卡盘的升降功能，还具备业内领先的卡盘快速移动技术，可快速定位 样品位置,提高测试效率。另外针座平台具备三段式升降功能,在不失焦的情况下可以使样品和探针做到 快速分离，同时也方便探针卡的使用。此设备在大型实验室或者半导体工厂得到广泛运用，配合对应的仪器仪表，可以完成集成电路/芯片/MEMS器件/PCB元器件/材料器件的IV/CV特性测试/管芯晶圆/LED/LC- D/太阳能电池行业的测试。此系列探针台可以实现1μm以上的Pad电极测试,也可以实现搭载探针卡的测 试。
|技术特点
•卡盘可360度快速移动，便于快速定位样品位置,提高测试效率；
•三段式可升降探针座平台，在不失焦的情况下可以使样品和探针做到快速分离；
•加厚级刚性金属框架结构设计,领先的内部防震技术，结构性能稳定。
详细参数
|
产品型号 技术参数
|
JKZC-DH6
|
JKZC-DH8
|
JKZC-DH12
|
|
探针台本体
|
主体材料
|
航空铝
|
航空铝
|
航空铝
|
|
整机尺寸（mm）
|
750L*550W*680H
|
800L*580W*680H
|
930L*700W*680H
|
|
重・
|
75kg
|
95kg
|
150kg
|
|
卡盘大小
|
6" ,360度转动，可微调
|
8",360度转动，可微调
|
12；360度转动，可微调
|
|
卡盘XY轴行程
|
6"6",精度 10um
|
8"*8"，精度 10um
|
12"*12"3m 度 10um
|
|
卡盘Z轴行程
|
快速升降5mm,微调升降行程6mm,精度1微米
|
|
卡盘材质
|
不锈钢镀金，具备更小的接触电阻
|
|
卡盘气浮移动范围
|
360度快速移动，便于快速定位，提高测试效率
|
|
卡盘吸附方式
|
真空吸附，可选择环形吸附或者多孔吸附（适用于薄片）
|
|
背电极测试功能
|
卡盘镀金，电学独立悬空，带2个4mm香蕉头插口，具备背电极功能
|
|
其它功能
|
带标准接地保护，可升级
|
|
针座平台
|
材质
|
U型平台，Q235镀银，带接地端子
|
|
大小
|
最多可放置6个探针座
|
最多可放置8个探针座 最多可放置12个探针座
|
|
三段式升降平台
|
探针平台可以快速升降，拥有5mm和300um两档，探针平台可以上下微调， 行程25mm,升降精度gm。（使用探针卡的时候使用）
|
|
显TH系统
|
显微镜类型
|
体式显微镜/视频显微镜/金相显微镜+CCD成像系统
|
|
倍率范围
|
16X~200X/40X~280X/20X~4000X
|
|
显微镜行程
|
具备高刚性龙门架结构,XYZ行程分别为2英寸*2英寸*2英寸，精度lum
|
|
CCD成像系统
|
2k或者4K相机，帧率60fps,带拍照/录像/测量功能等功能
|
|
探针座
|
种类
|
丝杆型/微分头型/经济型探针座
|
|
X¥Z行程
|
12.5mm-12.5mm-12.5mm
|
|
机械精度
|
0.5um/0.7um/2um
|
|
夹具
|
漏电精度
|
同轴夹具10pA/H轴夹具lOOfA
|
|
接口形式
|
同轴/三轴/SMA/香蕉头/鳄鱼夹/裸线等接口
|
|
其它
|
选件
|
屏蔽箱/防震桌/射频/同轴/三轴加热卡盘/探针卡/光电流显微镜/大功率/半自动
|
|
电力需求
|
220W50HZ
|
