| 产品名称： |

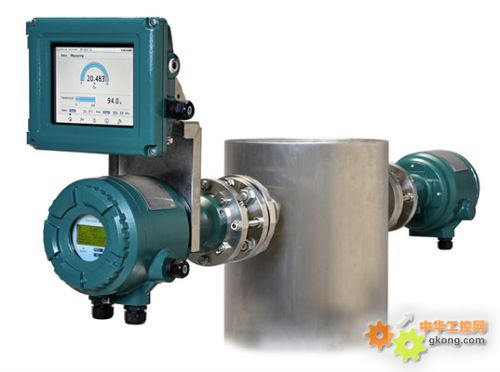

横河对射式气体分析仪
|
| 型 号： |
TDLS8000 |
| 价 格： |
|
| 品 牌： |
横河（Yokogawa） |
| |
|
|
产品介绍： |
激光分析仪性能值得信赖，而且经过专门设计，易于操作和维护，可将用户的诸多需求集成于一台耐用设备中。
特点
- SIL2 TruePeak与智能激光技术相结合
- 直观触摸屏HMI
- HART和Modbus TCP通信标准
- 8级自动增益，满足高难度应用。
- 完全可现场修复，能够存储50天的数据和光谱图。
- 设计紧凑，一人即可安装，无损坚固性。
- 场所分类：2区/Div.2或1区/Div.1
高可靠性
- 参比室
激光模块内的参比室确保微量测量时的峰值锁定。
- 自动增益
利用自动增益功能，透光率动态变化时能够有较广的信号范围。
- 校验
可以按用户的规定每天、每周或每月进行手动、远程或自动校验。
- SIL2认证
IEC61508 SIL设计和认证，用于单台分析仪时符合SIL2级别；用于双分析仪时符合SIL3级别。
TruePeak
通过TruePeak可以测量吸收峰的面积。这样可以消除改变背景气体造成的影响，进行简单的压力、温度补偿。
标准规格
| 测量对象 |
燃烧废气和过程气体中O2, CO, CO 或CH4, CO2, CO + CO2, H2O, NH3, NH3 + H2O, H2S, HCl 的浓度 |
| 测量系统 |
可调谐二极管激光分光光度法 |
| 测量组分和范围 |
测量组分 |
*小范围 |
*大范围 |
| O2 |
0-1% |
0-25% |
| CO(ppm) |
0-200 ppm |
0-10,000 ppm |
| CO+CH4 |
CO |
0-200 ppm |
0-10,000 ppm |
| CH4 |
0-5 % |
| NH3 |
0-30 ppm |
0-50,000 ppm |
| H2O (ppm) in non HC |
0-30 ppm |
0-30,000 ppm |
| H2O (ppm) in HC |
0-30 ppm |
0-30,000 ppm |
| CO (%) |
0-20 % |
0-50 % |
| CO (%) + CO2 (%) |
0-30 % |
0-100 % |
| NH3 + H2O |
NH3 |
0-30 ppm |
0-5,000 ppm |
| H2O |
0-5 % |
0-50 % |
| H2S |
0-5 % |
0-100 % |
| CO2 (%) 高量程 |
0-1 % |
0-5 % |
| CO2 (%) 扩展量程 |
0-30 % |
0-50 % |
| H2O (%) |
0-10 % |
0-100 % |
| HCl |
0-50 ppm |
0-5,000 ppm |
| 输出光程 |
激光单元和传感器控制单元之间的光距离。标准：0.5～6 m，*大30 m |
| 输出信号 |
2 点， 4 to 20 mA DC
输出类型：气体浓度、透光率、过程气体温度、过程气体压力
输出范围：3.0～21.6 mA DC |
| 数字通信 |
HART, 以太网 |
| 接点输出 |
2 点，接点额定值： 24 V DC, 1 A
DO;
功能：警告/标定/校验/预热/维护时激活
故障；
功能：正常状态时激活，故障状态或系统断电时不激活 |
| 阀门控制输出 |
2 点
功能：为零点气体、量程气体或校验气体激活标定或验证电磁阀
输出信号；各端子*大24 V DC, 500 mA |
| 报警 |
警告：
气体浓度低/高、透光率低、过程压力低/高、过程温度低/高、需要校验、校验失败、零点/量程标定错误、非过程报警、外部报警
故障；
激光器模块温度低/高、激光温度低/高、检测器信号高、峰值中心超出范围、参比峰值高度低、吸收率过高、透光率损耗、参比透光率低、参比峰值高度高、激光单元故障、激光器模块故障、文件访问错误、E2PROM访问错误。 |
接点输入
（数字输入） |
2 点
功能；
外部报警/标定开始/校验开始/流路切换
接点规格：
零点电压接点输入
I输入信号：断开信号≥100 kΩ，闭合信号≤200 Ω |
输入信号
（模拟输入） |
2 点，4 to 24 mA DC
输入类型：过程气体温度、过程气体压力 |
| 自诊断功能 |
激光单元温度、传感器控制单元温度、激光温度、检测器信号电平、内存读/写功能、峰值锁定条件 |
| 标定 |
标定方法：零点/量程标定
标定模式：手动、自动、本地启动 (HMI) |
| 校验 |
校验方法：*多2 点ints
校验模式：手动、自动、本地启动 (HMI) |
| 电源 |
24 V DC ±10% |
| 预热时间 |
5 分钟 |
| 保护等级 |
IP66, NEMA Type 4X |
| 危险区域等级 |
Division 1，1区；防爆/隔爆型；FM, cFM, ATEX, IECEx （申请中）
Division 2, 2区；阻燃型/Type n；FM, cFM, ATEX, IECEx, KOSHA, NEPSI |
| 过程气体条件 |
过程气体温度：*高1500℃
过程气体压力：*高 1 MPa，*低90 kPa
过程气体含尘量：不超过 20 g/m3 |
| 安装条件 |
环境运行温度：-20 to 55℃
存储温度：-30 to 70℃
湿度：40℃(无结露)时为0 ~ 95%RH
气体接口：1/4 NPT 或 Rc1/4
吹扫气体：
推荐的吹扫气体
O2 测量：N2 （纯度≥99.99%，取决于应用）
H2O ppm 测量： N2 （纯度≥99.99%，所含H2O＜20 ppm，用于通入烘干机）
CO, CO 或 CH4, CO2, CO+CO2, NH3, NH3+H2O, H2S, HCl;
N2 （纯度≥99.99%，取决于应用）或仪表空气。CO, NH3测量: N2 （纯度≥99.99%，取决于应用）或仪表空气
吹扫气体流量：
光学系统5-20 L/min
过程窗口5-30 L/min
吹扫气体接口：
1/4NPT (-G1, -C2, -D2, -C2, -D1, -C1),
Rc1/4 (-G2, -S2, -E2, -J2, -E1, -J1) |
性能
| 测量气体 |
重复性 |
线性 |
| O2 |
读数的± 1% 或 ± 0.01% O2，浓度值中的较大者 |
满量程的± 1% |
| CO (ppm) |
读数的± 2% 或± 1 ppm CO，浓度值中的较大者 |
满量程的± 1% |
| CO + CH4 |
CO |
读数的± 1% 或 ± 1 ppm CO，浓度值中的较大者 |
满量程的± 2% |
| CH4 |
读数的± 4% 或 ± 0.02% CH4，浓度值中的较大者 |
满量程的± 4% |
| NH3 |
读数的± 2% 或 ± 1 ppm NH3，浓度值中的较大者 |
满量程的± 2% |
| 非HC中的H2O浓度 (ppm) |
读数的± 2% 或 ± 0.1 ppm H2O，浓度值中的较大者 |
满量程的± 1% |
| HC中的H2O浓度 (ppm) |
读数的± 2% 或 ± 0.1 ppm H2O，浓度值中的较大者 |
满量程的± 1% |
| CO (%) |
读数的± 1% 或 ± 0.01% CO，浓度值中的较大者 |
满量程的± 1% |
| CO (%) + CO2 (%) |
CO |
读数的± 1% 或 ± 0.1% CO，浓度值中的较大者 |
满量程的± 1% |
| CO2 |
读数的± 1% 或 ± 0.1% CO2，浓度值中的较大者 |
满量程的± 1% |
| NH3 + H2O |
NH3 |
读数的± 2% 或 ± 1 ppm NH3，浓度值中的较大者 |
满量程的± 2% |
| H2O |
读数的± 4% 或 ± 0.05% H2O，浓度值中的较大者 |
满量程的± 2% |
| H2S |
读数的± 1% 或 ± 0.005% H2S，浓度值中的较大者 |
满量程的± 1% . |
| CO2 (%) 高浓度范围 |
读数的± 1% 或 ± 0.005% CO2，浓度值中的较大者 |
满量程的± 1% |
| CO2 (%) 延伸浓度范围 |
读数的± 1% 或 ± 0.02% CO2，浓度值中的较大者 |
满量程的± 1% |
| H2O (%) |
读数的± 1% 或 ± 0.004% H2O，浓度值中的较大者 |
满量程的± 1% |
| HCL |
读数的± 1% 或 ± 2.5 ppm H2O，浓度值中的较大者 |
满量程的± 2% |
YH8000 HMI单元
YH8000是波长可变半导体激光光谱仪TDLS8000的专用HMI。
- HMI触摸屏为7.5英寸彩色LCD
- 操作简单
- 可远程安装
- *多可连接4个单元
规格
| 显示器 |
7.5英寸TFT彩色LCD触摸屏面板，640×480像素(VGA) |
| 通信 |
以太网：RJ-45接口，通信速度：100 Mbps |
| 外壳防护等级 |
IP65, NEMA Type 4X |
| 重量 |
4 kg |
| 安装方式 |
带倾斜功能的分析仪安装(前面、左侧、右侧)、管装或盘装 |
| 接线口 |
1/2NPT or M20 x 2 |
| 安装条件 |
运行温度：-20～55℃
存储温度：-30～70℃
湿度：10～90% RH (40℃，无结露) |
| 电源 |
24 V DC ±10% |
| 危险区域等级 |
Division 2，2区：阻燃型/Type n；FM、cFM、ATEX、IECEx、KOSHA、NEPSI |
|
