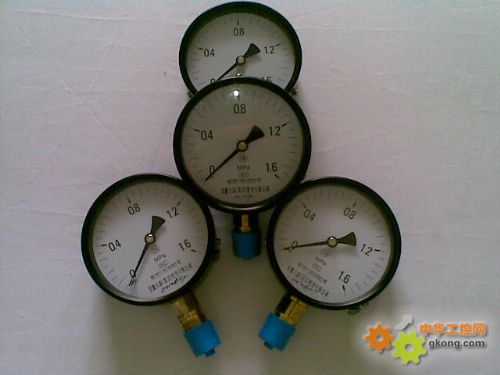

一、压力表概述
Y系列压力表广泛用于石油、化工、化纤、冶金、电力等工业部门，实现对液体、气体、蒸汽等介质压力的测量。
具体型式有：普通压力表、不锈钢压力表、充油耐震压力表、膜盒压力表、隔膜压力表、膜片压力表、电接点压力表、远传压力表、氨压力表、氧压力表等。表面直径有：Φ60、Φ100、Φ150、Φ200、Φ250
二、技术指标：
精度：1.6级、2.5级
测量元件材质：316不锈钢、316L不锈钢、哈氏合金、钽、PTFE等
连接形式：直接、角形、软管、工字、法兰等
三、电接点压力表概述
|
电接点压力表适用于一般压力表允许的工作条件。配以相应的电气元件，能对被测介质输出信号和系统自动控制。 |
|
YXC系列产品具有工作可靠，接点功率大的优点 |
|
YXN系列产品适用于有机械振动和介质脉动的条件具有良好的抗振性能。
1、规格示意
|
□ |
- |
□ |
□ |
□ |
□ |
|
YX - 一般 电接点 压力表
YZXC - 电接点 压力 真空表
YXC - 磁助式 电接点压力表
YXN - 耐振 电接点 压力表 |
1 |
100 压力表直径为100毫米
150 压力表直径为150毫米 |
Z 轴向 |
T 带边 |
Q 前边 |
2、技术参数
|
名称 |
型号 |
测量范围（MPa) |
精度 |
触点熔点 |
|
电接点压力表 |
Yx-100 |
0～0.1；0～0.16；0～0.25；0～0.4；0～0.6；
0～1； 0～1.6；0～ 2.5；0～4；0～6；0～10；
0～16；0～25； 0～40；0～60 |
1.5 |
380VX1A |
|
Yx-150 |
|
电接点压力真空表 |
Yzxc-100 |
-0.1～0.3；-0.1～0.5；-0.1～0.9；
-0.1～1.6；-0.1～2.5 |
1.5 |
380VX1A |
|
Yzxc-150 |
|
产 品 型 号 |
YXC-100 YXN-100 |
YXC-150 YXN-150 |
|
公 称 直 径 |
Ф100 |
Ф150 |
|
接 头 螺 纹 |
M20x1.5 |
|
精 确 度 等 级 |
1.0 1.5 |
|
测 量 范 围 |
-0.1～0.15 -0.1～0.3 -0.1～0.5 - 0.1～0.9 -0.1～1.5 -0.1～2.4 0～0.16 0～0.25 0～0.4 0～0.6 0～1 0～1.6 0～2.5 0～4 0～6 0～10 0～16 0～25 0～40 0～460 |
|
使用环境条件 |
温度-40-70℃ 相对湿度≤85％ |
|
耐 振 等 级 |
YXC系列V.H.3 YXN系列V.H.4 |
|
电接点装置的技术参数 |
最高工作电压：DC220V AC380V |
|
触点最大功率：30VA(阻性负载) |
|
控制方式：可调节上、下限缓行磁助接点开关 |
|
四、隔膜式压力表概述
隔膜式压力表是由膜片隔离装置和配用压力表两大部分组成。广泛应用于石油、化工、医药、食品、造纸等行业测量具有强腐蚀性、高粘度、易结晶及含有固体颗粒的液体介质压力。 耐振隔膜式压力表由于其配用表采用耐用压力表故有效地消除了介质脉动和环境振动所产生的影响，使仪表指示稳定、可靠，同时亦提高了仪表的使用寿命。
1、技术参数
|
产品型号 |
YML-100
YML-150 |
YNML-100
YNML-150 |
YMF-100
YMF-150 |
YNMF-100
YNMF-150 |
|
公称直径 |
螺纹连接
M20×1.5 |
发兰连接
(按GB9113-88) |
|
测量范围(Mpa) |
0～0.1; 0～0.16; 0～0.25; 0～0.4; 0～0.6;
0～1; 0～1.6; 0～2.5; 0～4; 0～6; |
|
使用环境条件 |
温度-40～70.C; 相对湿度≤85% |
|
耐振等级 |
V.H.3 |
V.H.4 |
V.H.3 |
V.H.4 |
|
隔离表头 |
公称直径 |
Φ100; Φ150 |
|
类 别 |
一 般 |
耐 振 |
一 般 |
耐 振 |
|
精度等级 |
1.5; 2.5 |
|
隔离装置 |
法兰材料 |
1Cr18Ni9Ti |
|
膜片材料 |
不锈钢、哈氏合金、等 |
|
填充工作液 |
甲基硅油、甘油等 |
2、外形尺寸
|
型 号 |
D |
H |
h |
0～0.16Mpa |
0.25～6Mpa |
|
D' |
d |
k |
n-d |
D' |
d |
k |
n-d |
|
YML-100
YNML-150 |
Φ100 |
138 |
24 |
Φ92 |
|
|
|
Φ92 |
|
|
|
|
YML-100
YNML-150 |
Φ150 |
162 |
24 |
Φ92 |
|
|
|
Φ92 |
|
|
|
|
YMF-100
YNMF-150 |
Φ100 |
117 |
20 |
Φ140 |
Φ76 |
Φ100 |
4-Φ18 |
Φ140 |
Φ76 |
Φ100 |
4-Φ18 |
|
YMF-100
YNMF-150 |
Φ150 |
141 |
20 |
Φ140 |
Φ76 |
Φ100 |
4-Φ18 |
Φ140 |
Φ76 |
Φ100 |
4-Φ18 |
|
|
|
五、耐振压力表概述
YN系列耐振压力表具有良好的抗振性能，特别适用于有机械振动和介质脉动的工作环境。可测量无爆炸危险、无结晶体、不凝固以及对铜合金不起腐蚀作用的液体、气体、蒸汽等介质的压力。
1、规格示意
|
□ |
- |
□ |
□ |
□ |
□ |
|
YN 系列耐振压力表 |
- |
60 - 压力表直径为 60 毫米
100 - 压力表直径为 100 毫米
150 - 压力表直径为 150 毫米
200 - 压力表直径为 200 毫米 |
Z 轴向 |
T 带边 |
Q 前边 |
2、主要技术参数
|
产品型号 |
YN-60 |
YN-100 |
YN-150 |
YN-200 |
|
公称直径 |
Ф60 |
Ф100 |
Ф150 |
Ф200 |
|
接头螺纹 |
M14×1.5 |
M20×1.5 |
|
精确度等级 |
1.5；2.5 |
1.0；1.5 |
|
测量范围（MPa) |
0～0.1；0～0.16；0～0.25；0～0.4；0～0.6；
0～1；0～1.6；0～2.5；0～4； 0～6；
0～10；0～16；0～25； 0～40；0～60； |
|
耐振等级 |
V.H.4 |
|
使用环境条件 |
温度-40～70℃；相对温度≤85% |
|
