一、系统概述

随着供水部门对“一户一表”工程改造的推进，以及对自动化的要求，远程自动抄表系统已成为自来水自动化管理和智能化控制不可缺少的组成部分。为了适应供水公司用户水表和现代智能化楼宇用水管理的需要，方便水表用户缴水费，该系统将计算机技术、移动数据通信技术、数据网络技术、自控技术溶为一体，可自动完成用水户水表网络的远程数据采集、纪录、实时监测、统计分析、打印和供、停水控制等管理工作。

二、系统组成

1、本系统主要由以下几部分组成：

◆ 监控中心：（计算机、监控软件）

◆ 通信网络:（基于移动或者电信的通信网络平台）

◆ GPRS/CDMA  BTU或RTU：（采集现场水表、流量计信号，通过GPRS/CDMA网络传输到监控中心，现场无电时选用BTU产品，当现场有电时选用RTU产品）

◆ 测量仪表：（脉冲水表或流量计）

2、系统结构图：

三、硬件功能

1、GPRS/CDMA BTU基本功能及特点：

◎ 采用超低功耗高性能的嵌入式处理器；

◎ 2×3.6V一次性锂电池供电，电池寿命一到五年左右；

◎ 液晶屏8位数码LCD显示；

◎ 模拟信号输入，2路差分输入模拟信号；

◎ 脉冲量输入，2路脉冲量输入信号；

◎ 提供RS485数据接口；

◎ 采样分辨率，16bit；

◎ 内部升压，DC+24V输出：可为外部变送器输出DC24V电源；

◎ 定时主动上报功能，内设工业时钟，精确计时；

◎ 内置大容量FLASH存储器，数据自动记录，支持历史数据检索；

◎ 通讯协议完善，组态软件支持，用户免开发；

◎ 板载GSM/GPRS/CDMA传输模块，方便用户选择GSM、GPRS或CDMA组网方式；

◎ 提供用户设置软件，开放式接口，方便与其它软件连接；

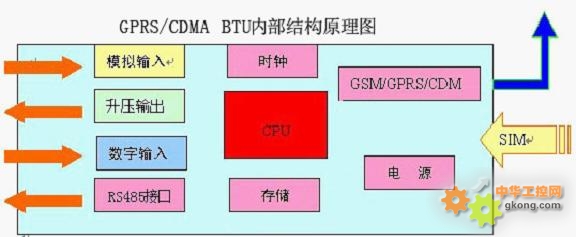

2、GPRS/CDMA BTU内部结构：

四、软件功能

◆ 自动检测功能：系统对水表的用水量数据进行采集、监测、纪录，并进行数据分析处理，形成各种图形和报表，实现远程无人自动抄表；

◆ 动态显示功能：可定时或随机在自动抄表系统网络图画面上动态显示每只水表的用水量和整个系统所包括水表的总水量。

◆ 数据管理功能：建立历史数据库，存储原始数据，供统计分析使用。对采集的用水量等数据进行累计值、平均值、最大值、最小值等的分析计算，系统数据库适合扩充和维护，可满足各种规模的供水部门数据抄表和维护使用；

◆ 合并、网络浏览功能：本系统可与供水公司的服务器连接，通过局域网接入供水公司现有用水营业收费电脑管理系统，实现信息共享。

◆ 打印功能：可打印每只水表的月、年报表和月水费单，可打印总用水量的日、月、年报表和收水费的月、年报表。

◆ 可依据用户缴纳水费情况控制供水或停水。

◆ 根据不同部门和不同人员，可设置不同的操作权限，防止不同级别的操作人员越权操作。

◆ 上位机系统软件及数据库软件应采用正式授权版本，保证其稳定可靠。该数据库应具备查询功能强、完整，能兼容不同通讯协议的功能。

◆ 使用菜单驱动显示，保证用户指定一般技术人员就能编制，而不需要掌握机器语言和特殊编程语言，在系统中增加或改变一个点不应再编译系统。

◆ 具有数据的存储功能，要求可以将所有的实时参数保留3年以上（数据每一分钟记录一次），所存储的数据能够以标准的方式获取存储的数据。

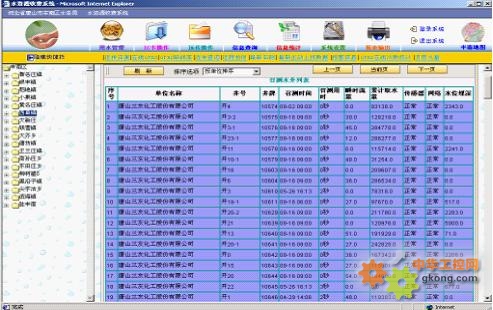

远程水表计量监控系统界面如下：

五、系统特点

◆ 基于GPRS或CDMA无线网络实现大范围内管线运行状态监测，为用户省去了昂贵的网络建设和维护费用，实时性高，组网费用低；

◆ 监测信息丰富真实，系统响应速度快；

◆ 大容量数据库，历史数据存储没有后顾之忧；

◆ 多个分中心支持，GPRS接入，方便用户管理；

◆ 高可靠工业级设计，维护简单；

◆ 经济效益、社会效益显著,运行成本低廉；

◆ 系统扩展性：系统应具备强大的扩展功能，可随时增加用户，硬拷贝功能、报表打印功能、计算工具功能。

六、应用领域

   自来水公司用户抄表、大型企业用水远程计量、水位、雨量监测、远程水文观测站、蓄水池水位监测。
